Trace解析能力增强

Trace解析能力增强主要是提高Trace的解析能力。

焦点问题trace切割，选择焦点trace，聚焦问题发生时间范围，单独打开

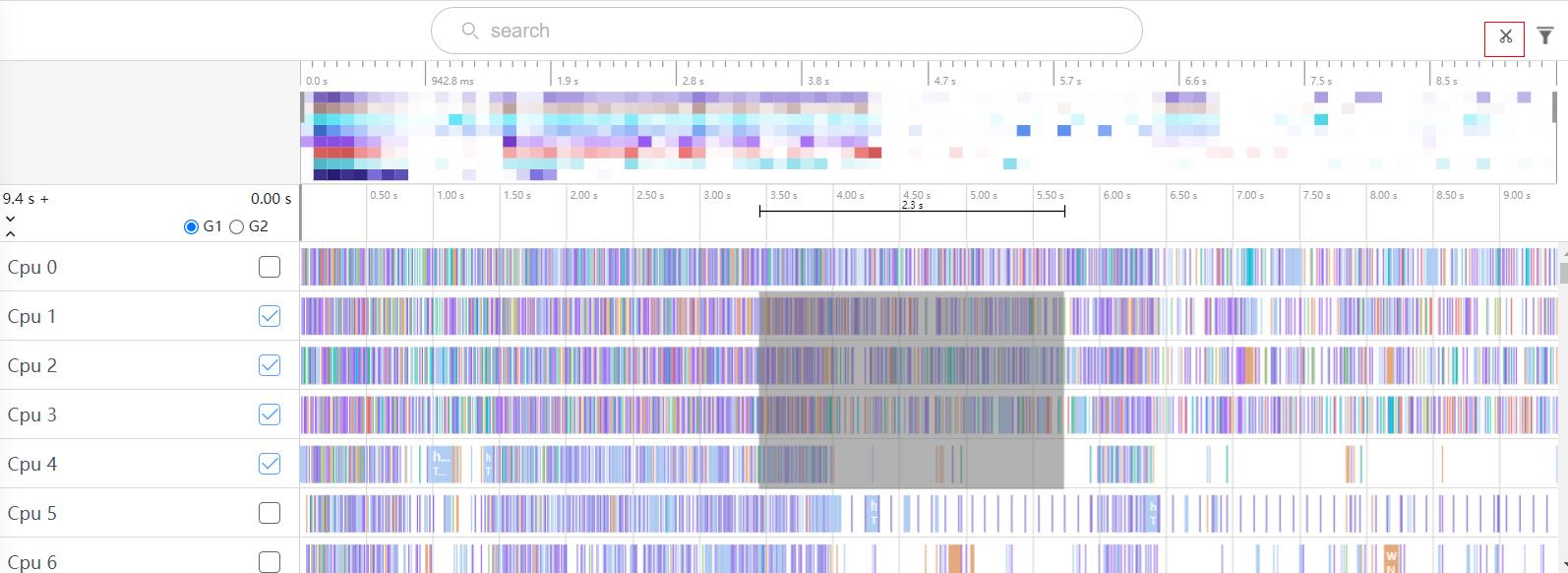

焦点问题切割是将现有的trace加载到界面时，对指定时间进行框选，截取框选时间范围内的trace数据通过跳转的方式去打开新的trace界面，新界面的trace数据就是按照这段时间范围去切割的。如下图框选一段时间范围，点击右上方的小剪刀图标对框选时间范围数据进行剪切。
GitHub Logo

超大trace分段打开，超大trace按照固定大小切割，分段打开显示

超大trace分段打开是对现有配置抓取的同一种时钟源数据源的。也就是配置命令下发的抓取有效。Htrace数据按照端侧切割的大小分成多个文件，并将不能切割的hiperf、ebpf、arkts的数据单独存储。IDE通过将这几种源文件数据存储在IndexedDB，并调用trace streamer去进行切割数据，并在IDE侧过滤筛选出切割的数据进行展示。

超大trace浏览器用户数据目录配置说明

由于大文件切割的数据是保存在浏览器的IndexedDb中，默认存储在系统盘，所以需要修改用户目录数据存放位置。

找到浏览器的exe执行文件位置(或者浏览器exe的快捷方式位置)，在cmd窗口执行以下命令(edge浏览器)

D:\deskTop\msedge.exe.lnk --user-data-dir=D:\Edgedata
	D:\deskTop\msedge.exe.lnk    浏览器的exe执行文件位置(或者浏览器exe的快捷方式位置)
	--user-data-dir=D:\Edgedata   指定用户目录数据位置，本地除系统盘外的位置都可以，内存尽量大一点

浏览器exe或者exe快捷方式目录和名称不能有带空格

错误：D:\desk Top\Microsoft Edge.exe.lnk --user-data-dir=D:\Edgedata
正确：D:\deskTop\MicrosoftEdge.exe.lnk --user-data-dir=D:\Edgedata

配置完成后, 查看【用户配置路径】是否是配置的路径

edge浏览器:     edge://version/

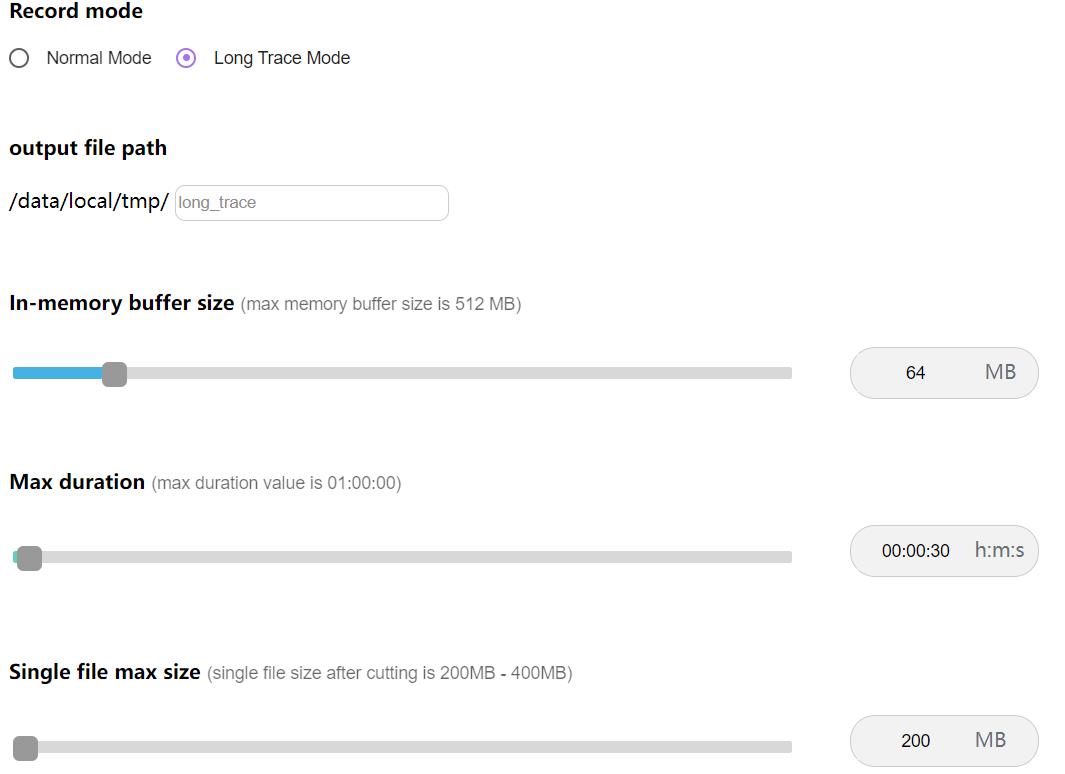

超大trace抓取配置说明

GitHub Logo

Long Trace Mode： 超大trace抓取模式。

Single file max size： trace文件分割的大小。

本地导入超大trace

本地导入超大trace是导入文件夹，将该文件夹中所有文件导入。如下图从Open long trace file入口导入。
GitHub Logo
本地导入以后，点击右上方的切页图标可以切页。

web端支持已打开的trace文件转换成systrace，并可下载

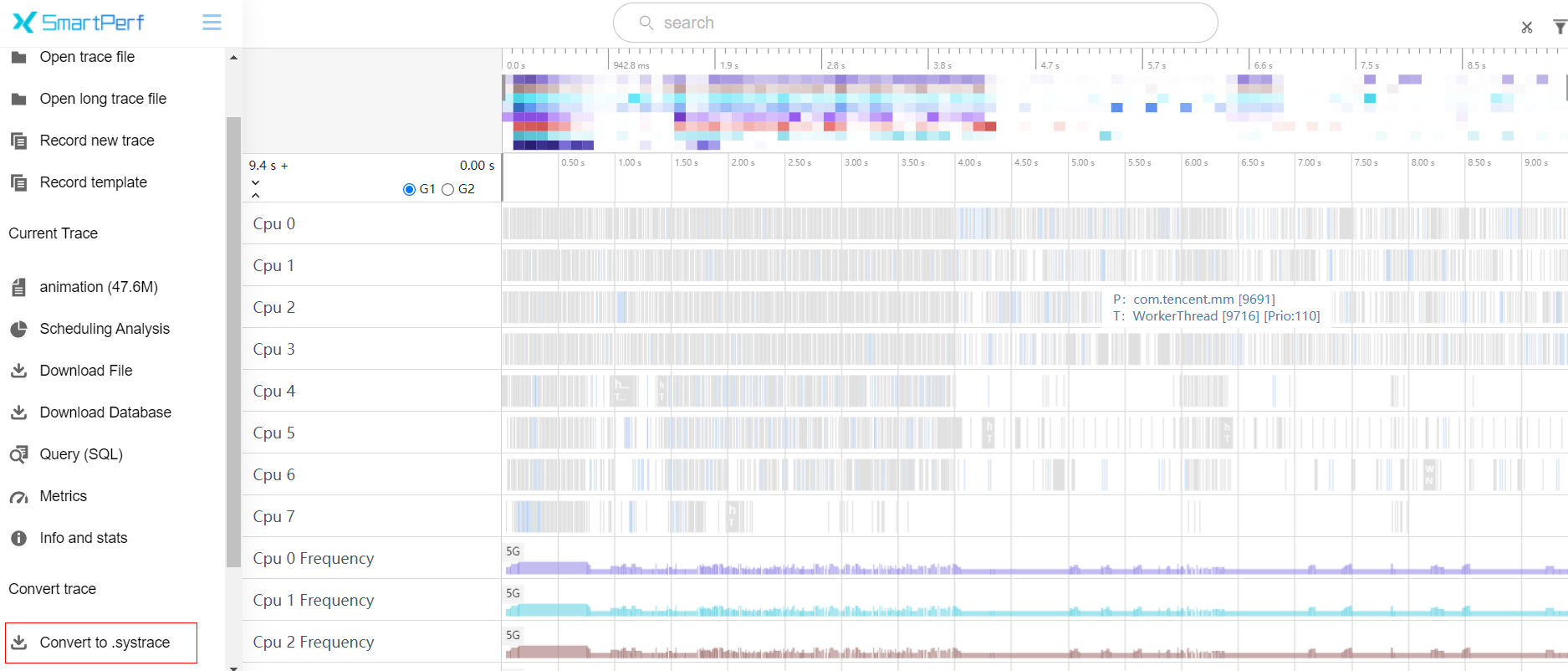

已打开的trace界面，增加convert to systrace按钮，支持将htrace和row trace转为systrace。
GitHub Logo

tracestreamer离线执行sql和metrics语句，对标trace_processor_shell –q和—run-metrics

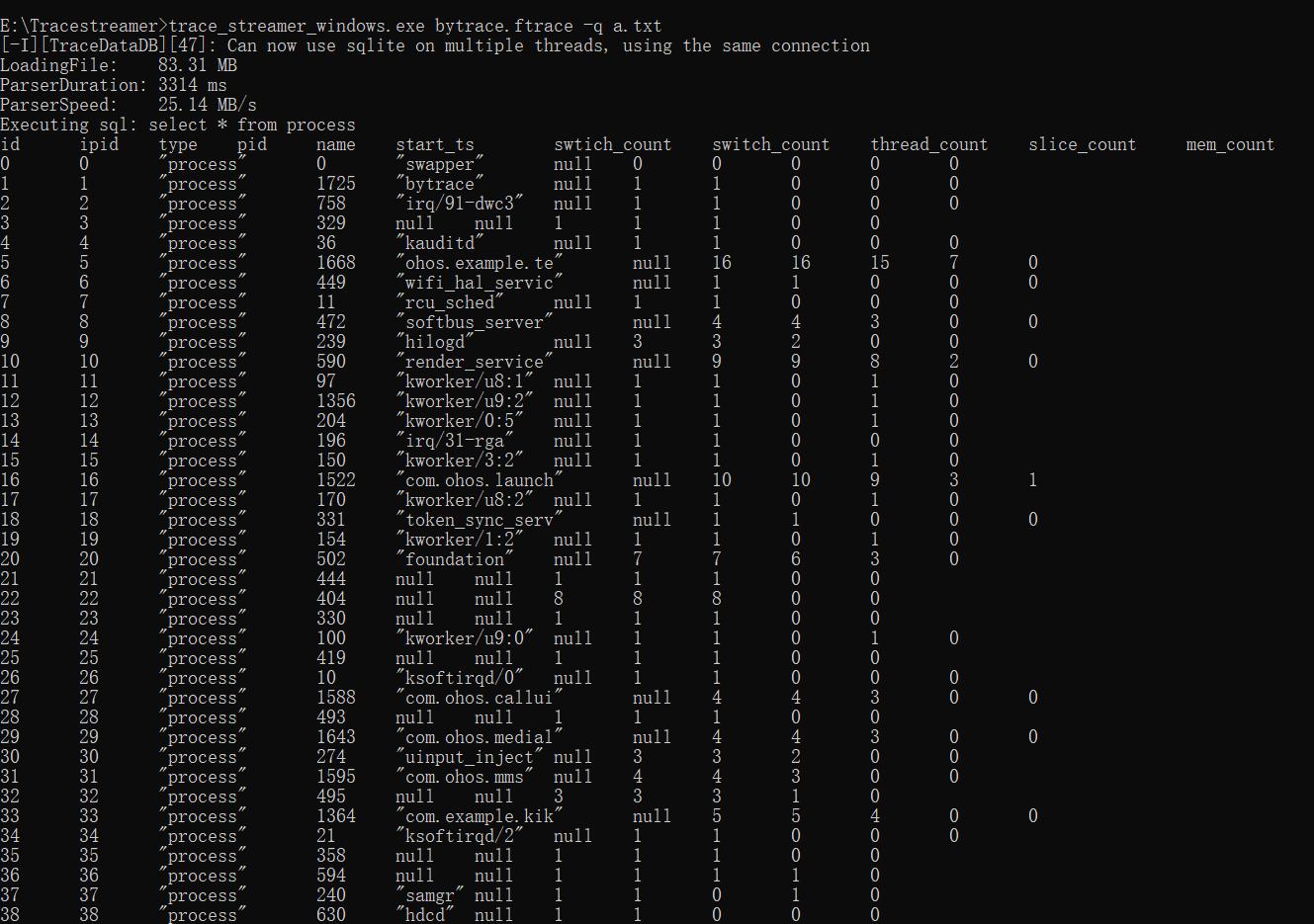

trace_streamer_shell –q可以直接将sql查询结果显示在命令行里，如下图bytrace.ftrace是需要解析的文件，a.txt是sql语句。
GitHub Logo

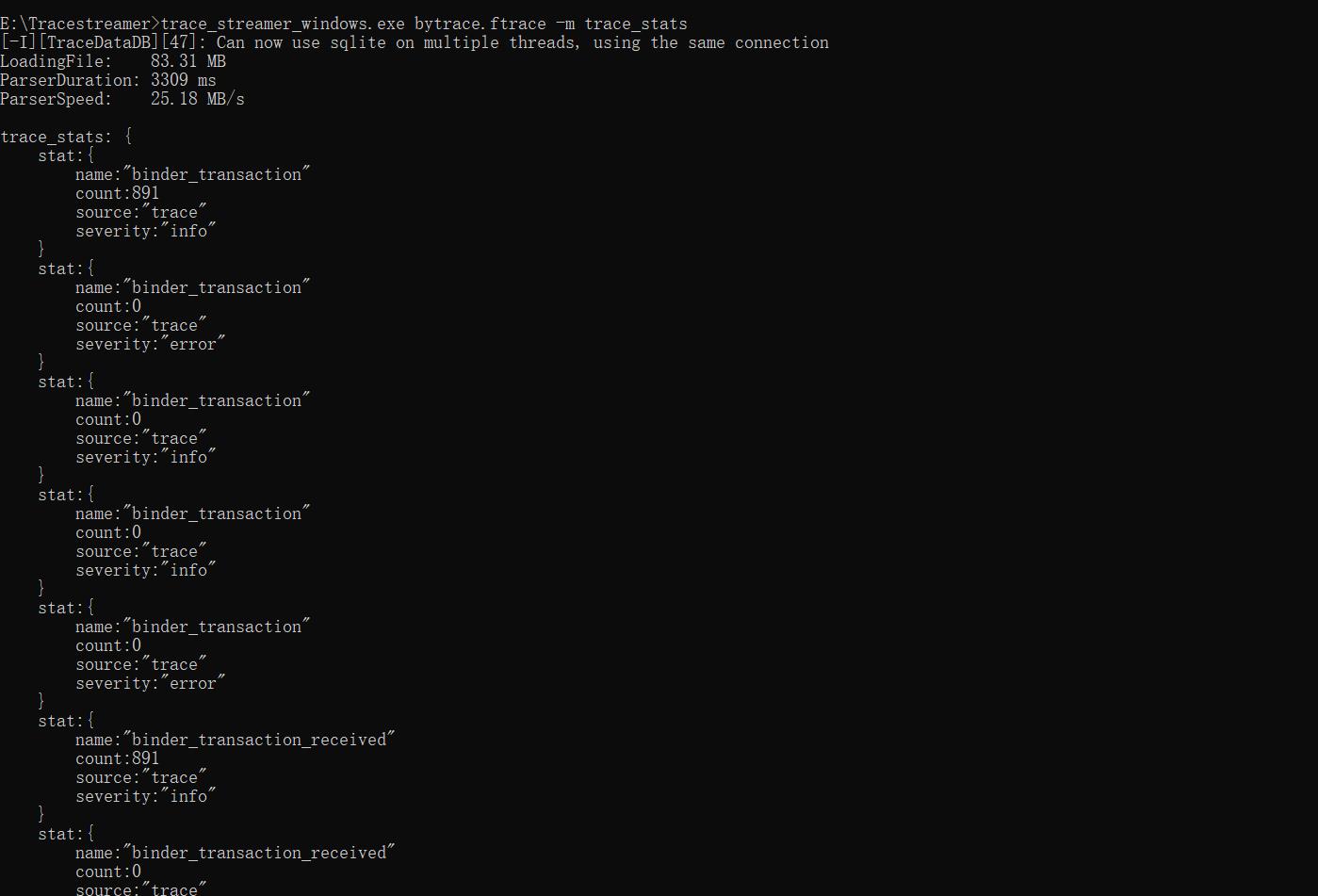

trace_streamer_shell –m可以直接将metric接口的查询结果显示在命令行里，如下图bytrace.ftrace是需要解析的文件，trace_stats是metric接口名。

Hangs抓取和展示说明

挂起（hang）是离散用户交互中的明显延迟，并且它几乎总是主线程上长时间运行工作的结果。仅当主线程在大约 50 毫秒到 100 毫秒或更长时间内无响应时，离散交互延迟才会开始变得明显。

Hangs的抓取

Hangs抓取配置参数

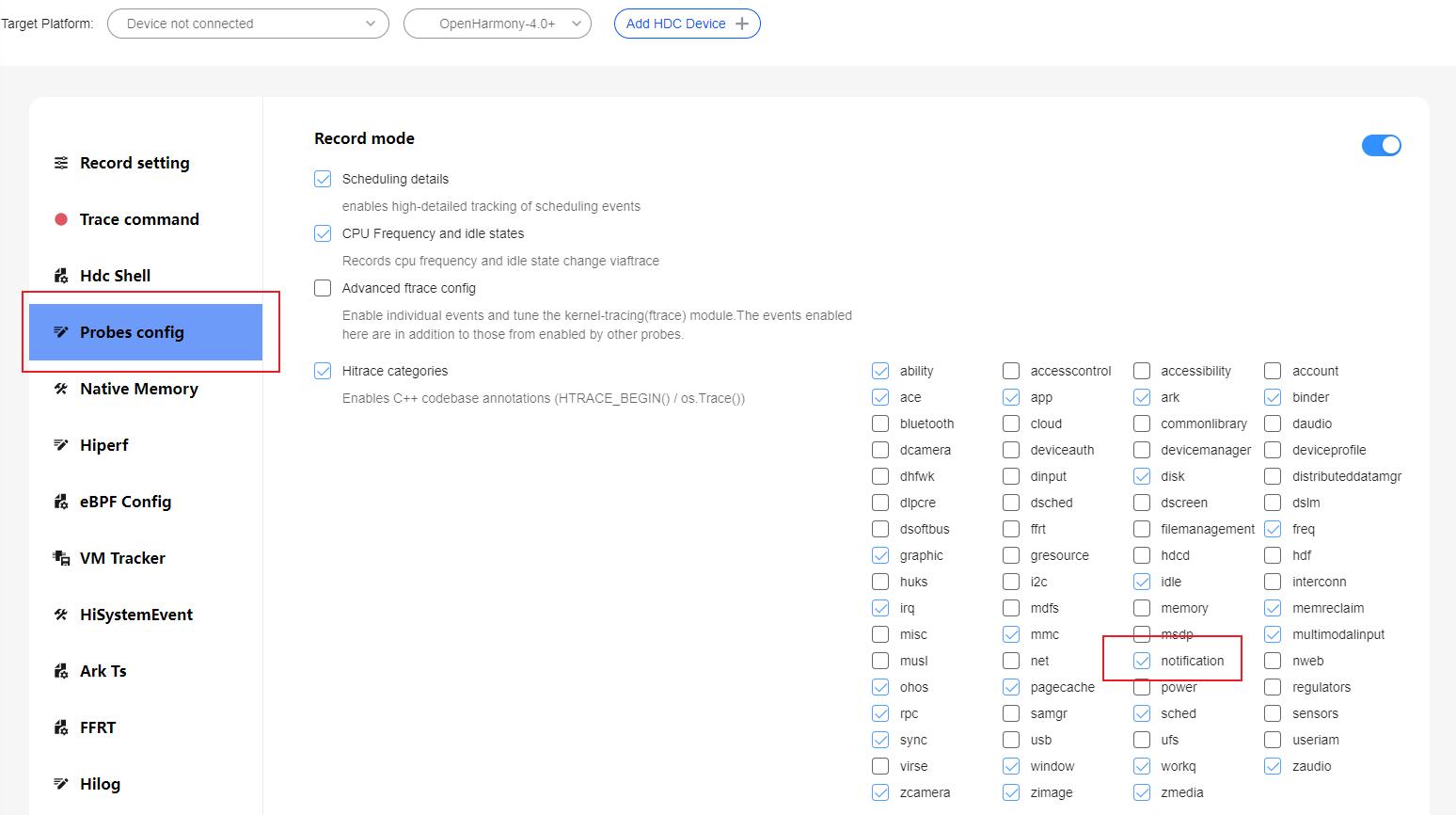

进入Probes config页面，打开Record mode开关，勾选notification可以抓取Hangs数据（此选项为默认勾选）。

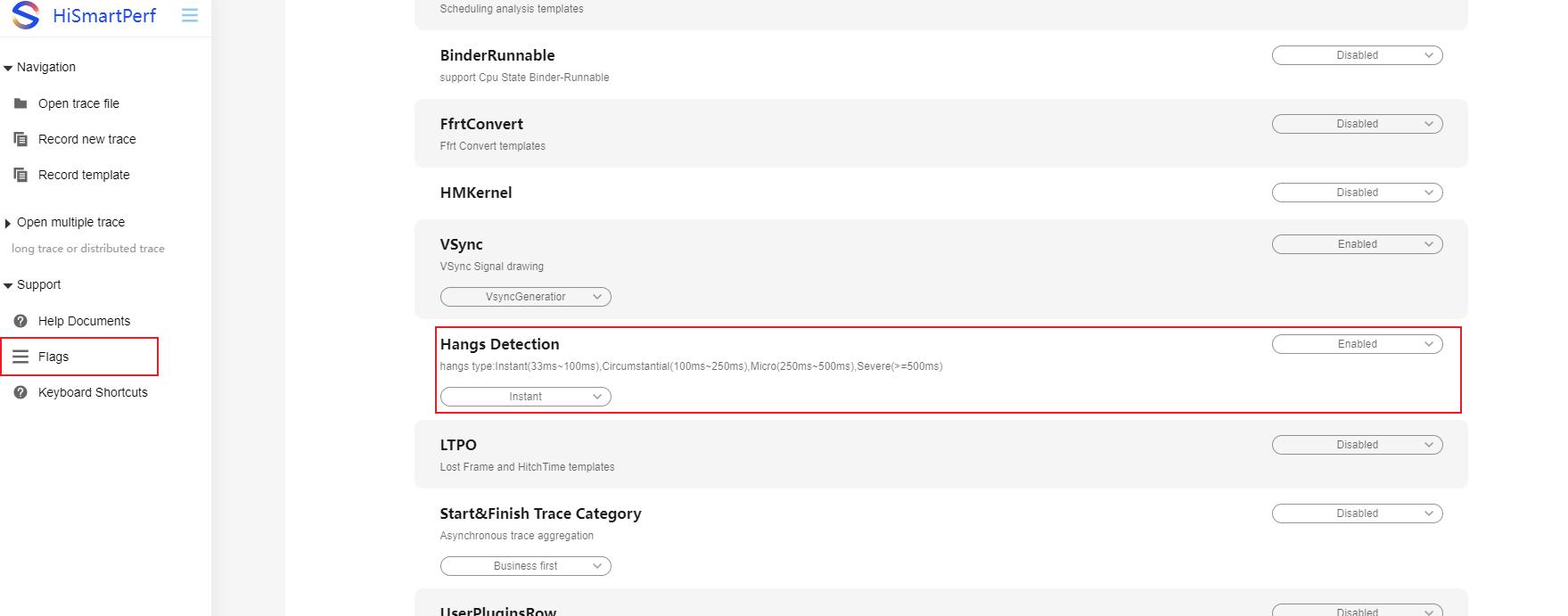

解析时需要打开Flags页面的Hangs Detection开关(Disabled切换为Enabled)。

Hangs展示说明

将抓取的trace文件导入到smartperf工具中，查看挂起的情况。

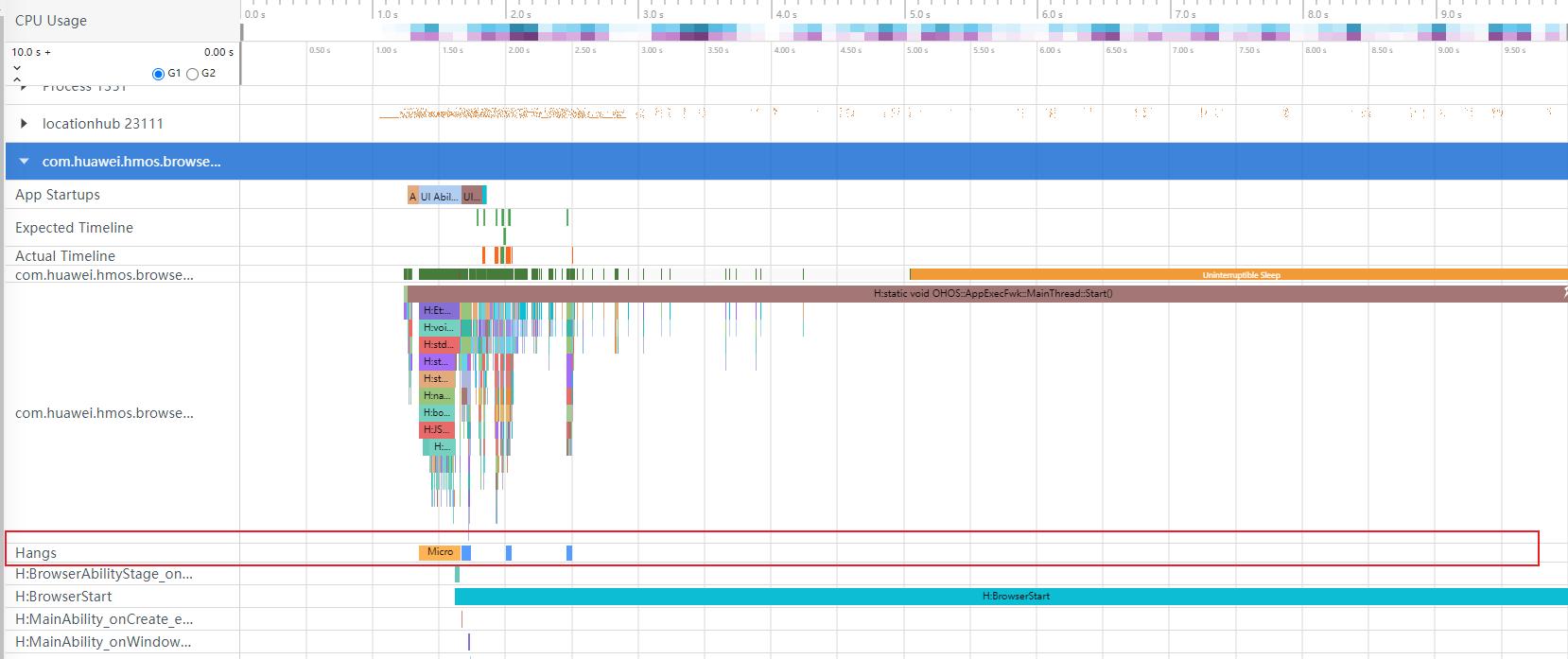

泳道图展示

类型说明

点击Hangs Detection开关下的选项可以选择展示的不同类型。

根据duration大小将hang划分为4个type，即Instant、Circumstantial、Micro、Severe。4个type分别对应时长为 33ms<d<100ms、100ms≤d<250ms、250ms≤d<500ms、500ms≤d。

颜色按type由浅及深：Instant蓝色、Circumstantial黄色、Micro橙色、Severe红色。

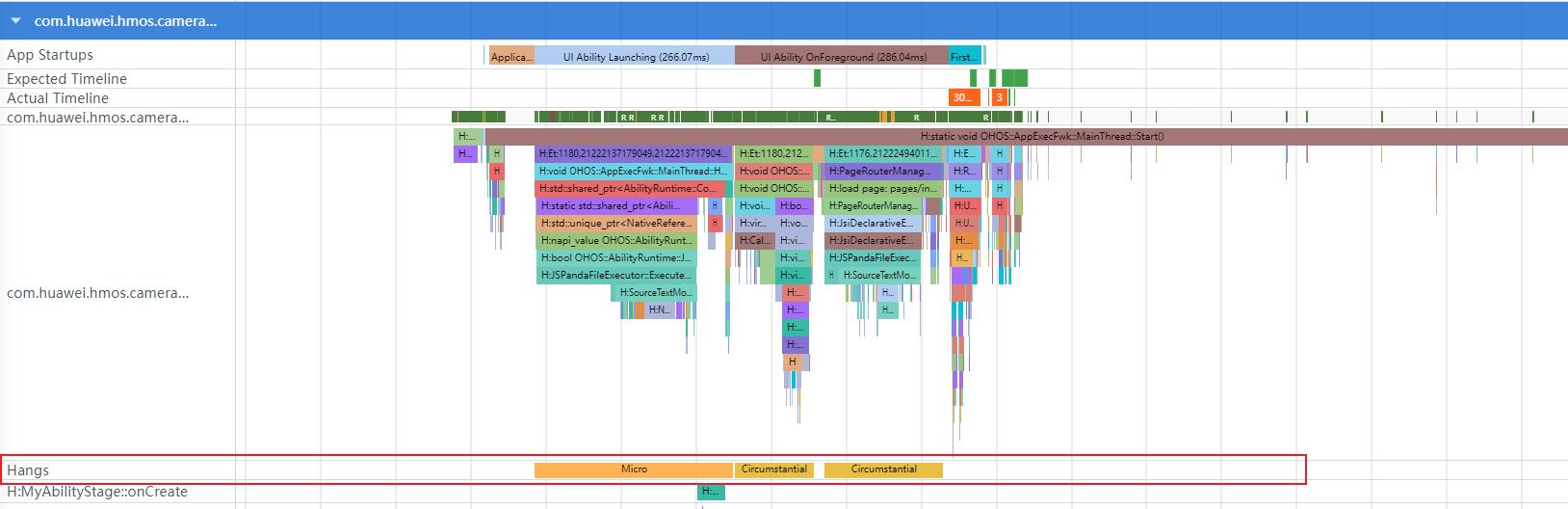

选择不同类型展示出的泳道会不一样：选择Instant会显示Instant、Circumstantial、Micro、Severe，如图一；选择Circumstantial则显示Circumstantial、Micro、Severe，如图二，以此类推。

图一

图二

Hangs泳道图的点选功能

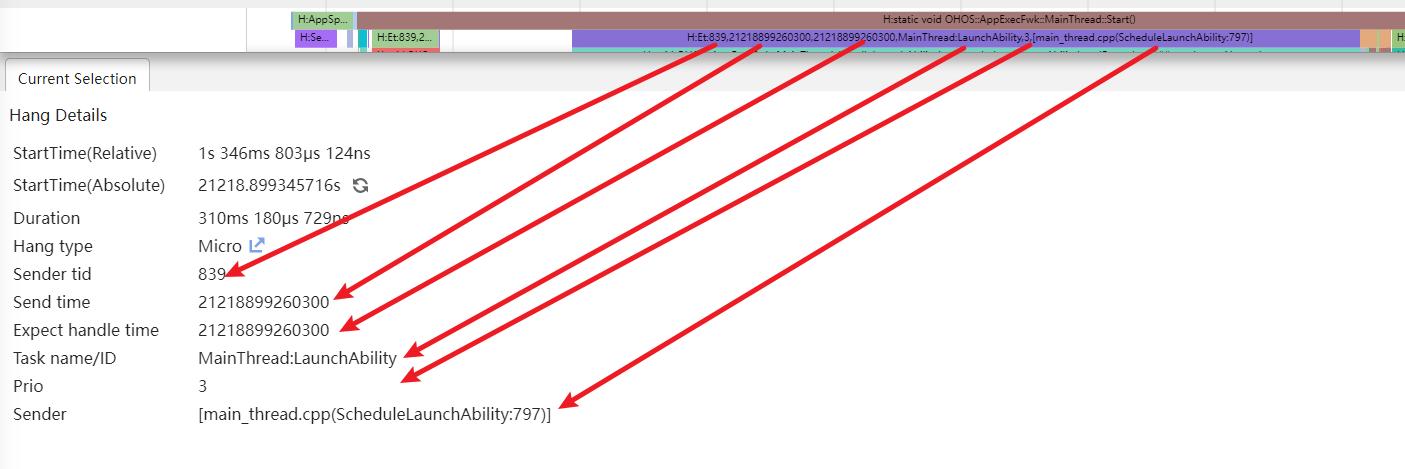

可以对hangs的各个slice进行点选，点选后在最下方的弹出层中会展示点选数据的统计的tab页。点击Hang type右侧蓝色箭头，会跳转到该hang对应的trace点。

Trace点的name依次对应tab页的Sender tid、Send time、Expect handle time、Task name/ID、Prio、Sender。

StartTime(Relative)：开始时间（相对时间）。

StartTime(Absolute)：开始时间（绝对时间）。

```
Duration：持续时间。
```
```
Hang Type：挂起类型。
```
```
Sender tid：发送event的线程ID。
```
```
Send time：事件发送时间。
```

Expect handle time：期望事件开始时间。

```
Task name/Id：事件名/事件ID。
```
```
Prio：优先级。
```
```
Sender：发送者。
```

Hangs泳道图的框选功能

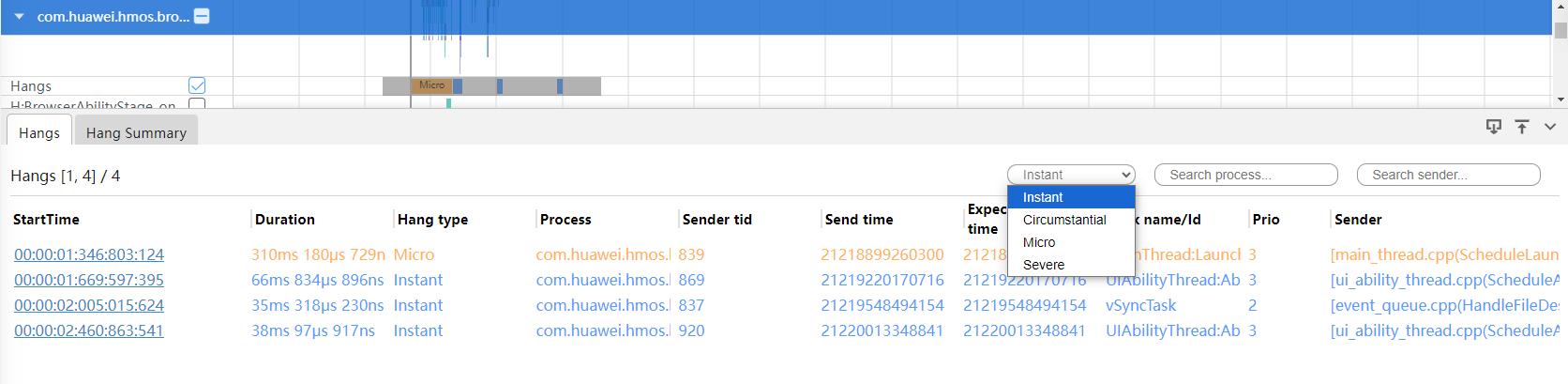

框选Hangs的泳道图，展示Hangs的tab页，右侧第一个下拉框可以选择类型，也能根据process ，sender去搜索。

```
StartTime：开始时间。
```
```
Duration：持续时间。
```
```
Hang Type：挂起类型。
```
```
Process：进程名。
```
```
Sender tid：发送event的线程ID。
```
```
Send time：事件发送时间。
```

Expect handle time：期望事件开始时间。

```
Task name/Id：事件名/事件ID。
```
```
Prio：优先级。
```
```
Sender：发送者。
```

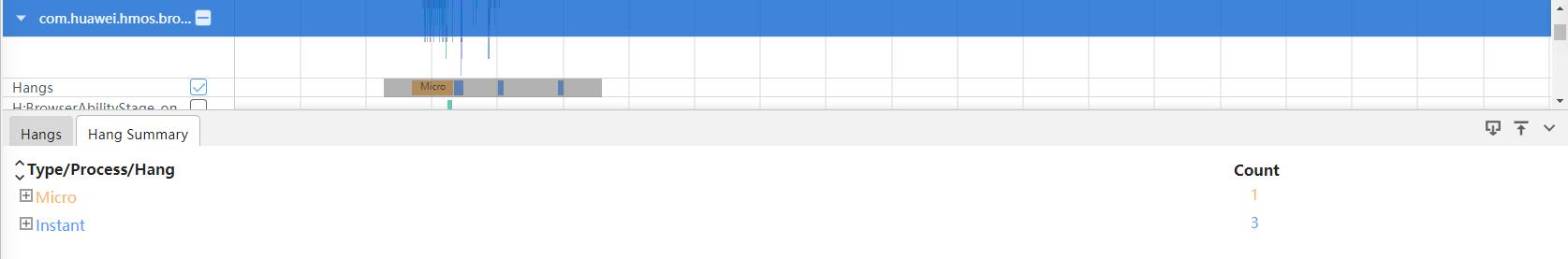

框选Hangs的泳道图，展示Summary的tab页。

Type/Process/Hang：根据类型显示挂起情况。

```
Count：各类型的数量。
```

Hangs归一化泳道

为了方便查看hangs数据，对不同进程下的hangs泳道进行了归一化处理
