Native Memory 抓取和展示说明

Native Memory 是查看内存的分配和释放等情况。

Native Memory 的抓取

Native Memory 抓取配置参数

配置参数说明：

• Process：设置抓取的进程 ID 或者进程名，此处以输入 com.ohos.mms 进程名为例。
• Use Fp Unwind：是否Fp 回栈。
• Use Record Statistics：统计数据上报时间间隔设置。
• Use Record Js Stack：是否抓js栈。

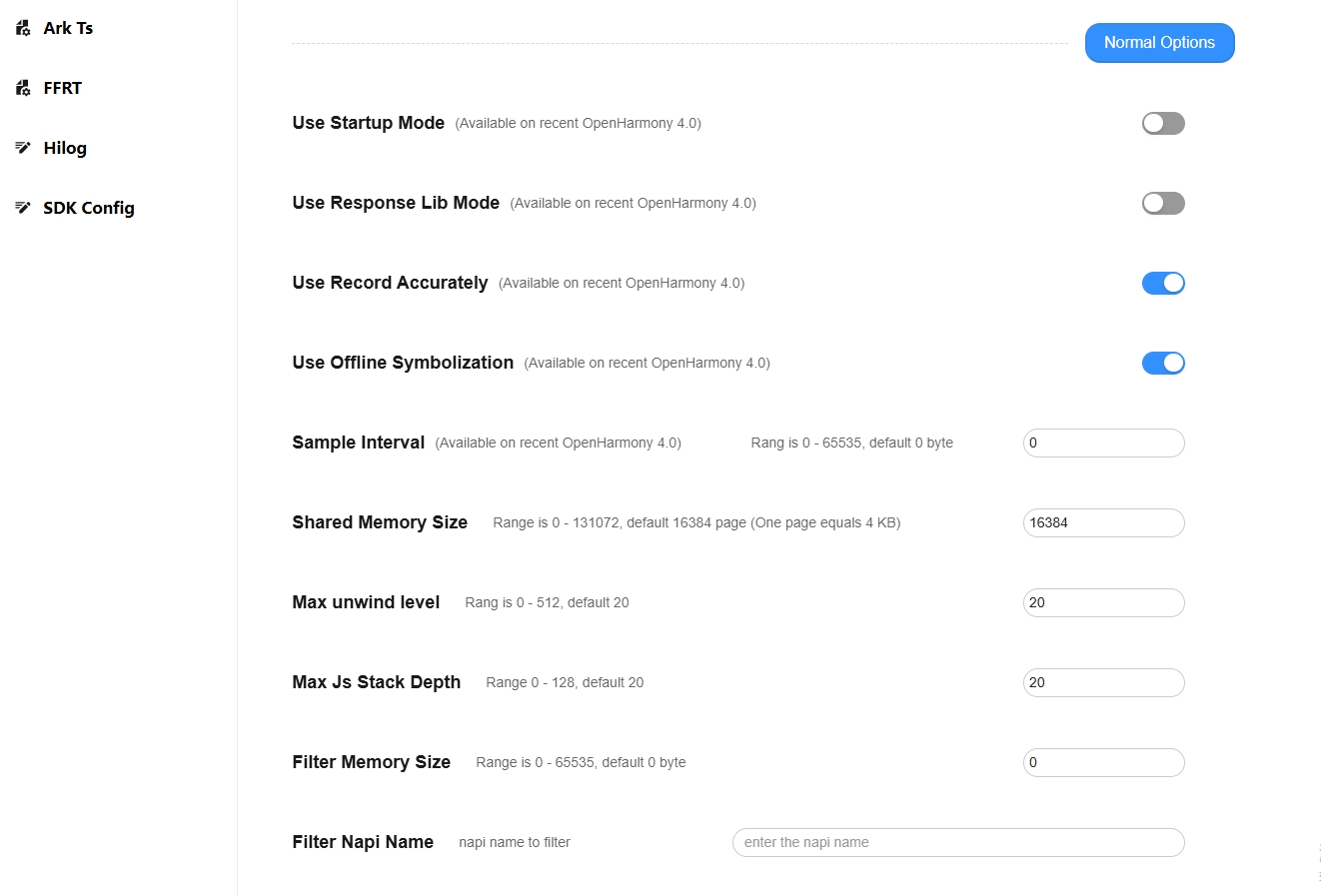

点击Advance Options进入高级配置界面

• Use Startup Mode: 抓取应用启动阶段的内存(默认是关闭，需要抓取应用启阶段内存可开启)。
• Use Response Lib Mode：nativememory抓取支持So能力。
• Use Record Accurately：不过滤数据，上报全量的。
• Use Offline Symbolization：离线符号化。
• Sample Interval：采样间隔。
• Shared Memory Size：native_daemon 和 native_hook 进程之间存储数据的共享内存大小。
• Max unwind level：抓取的栈的最大深度。
• Max Js Stack Depth：抓取的Js栈的最大深度。
• Filter Memory Size：只抓取大于该 size 的 malloc 数据（free 不受影响）。
• Filter Napi Name：fp模式过滤某个napi调用。

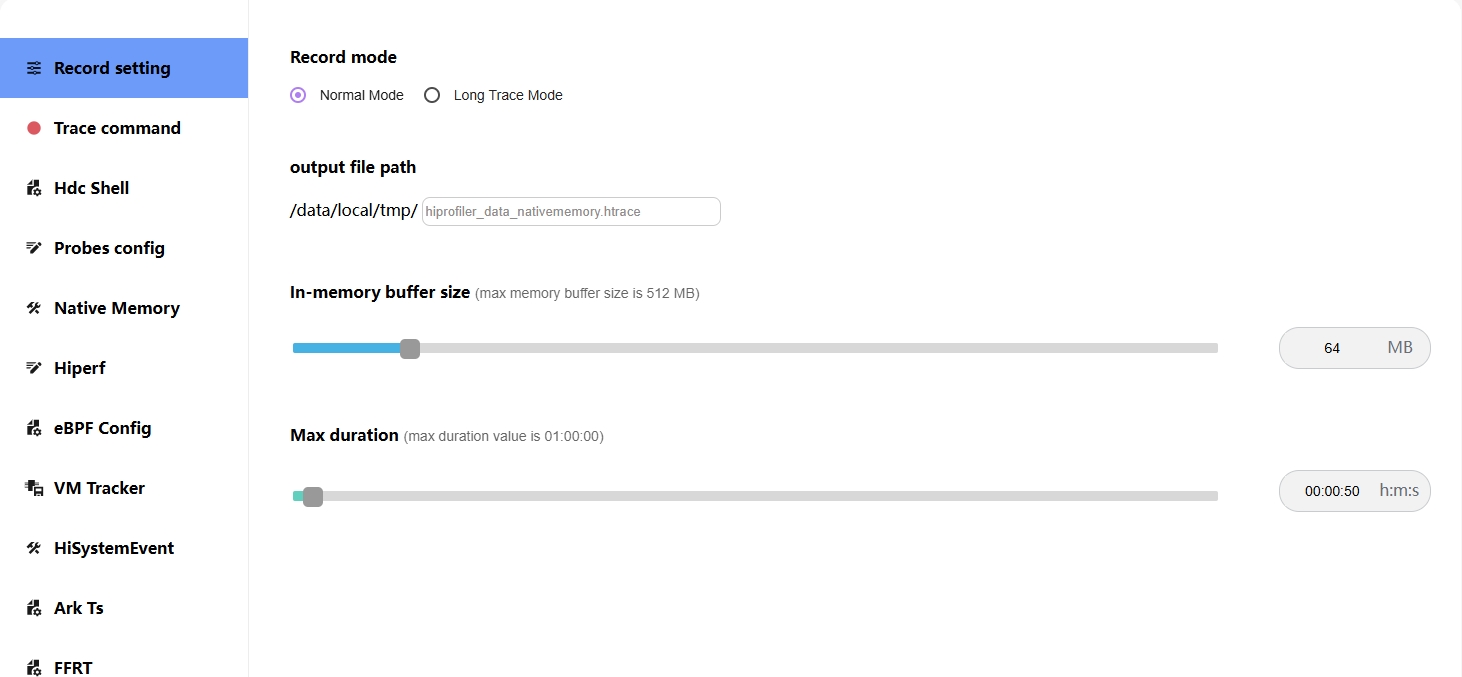

再点击 Record setting，在 output file path 输入文件名 hiprofiler_data_nativememory.htrace，拖动滚动条设置 buffer size 大小是 64MB，抓取时长是 50s。

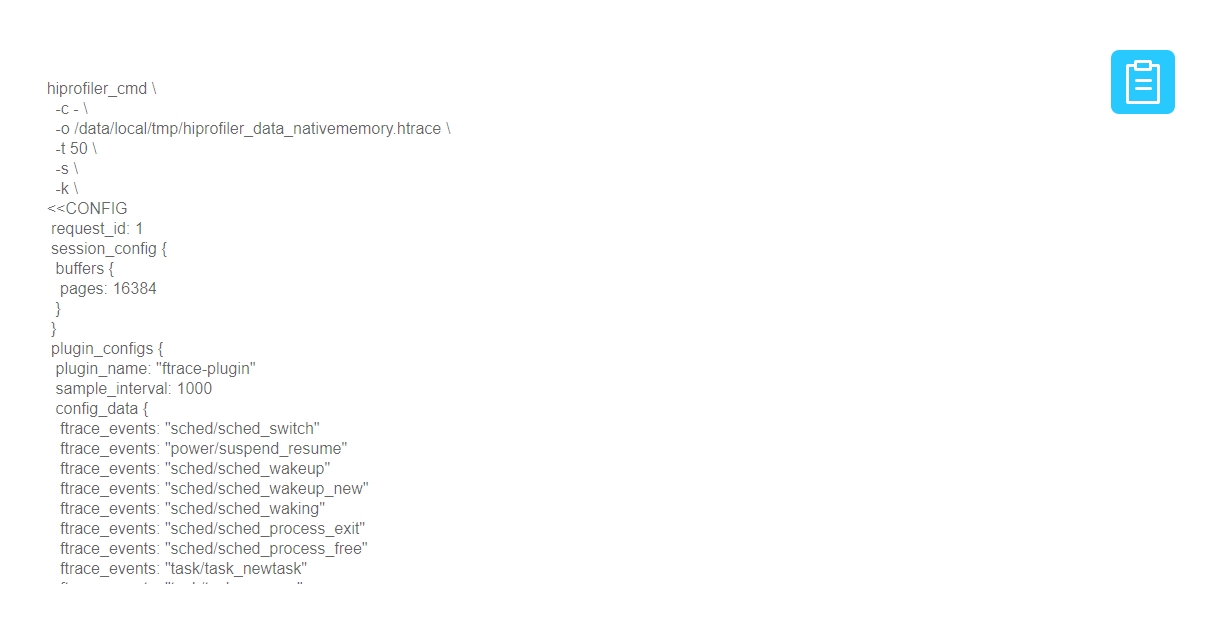

点击 Trace command，就会根据上面的配置生成抓取命令，点击复制按钮，会将命令行复制。

命令行参数说明：

• save_file：是否将 hook 数据保存成文件，不上报 protobuf 形式数据给 hiprofilerd。
• filter_size：过滤 malloc 的大小，最小值是 0，默认值是 4096byte。
• smb_pages：nativedeamon 与 libnativehook 间的共享内存大小。
• max_stack_depth：最多回栈的层数，也就是抓取的栈的最大深度。
• process_name：抓取的应用进程名。
• string_compressed：是否进行字符串压缩。
• fp_unwind：是否进行 fp 回栈。
• callframe_compress: 是否进行栈帧压缩。
• record_accurately: 是否不过滤数据，上报全量的。
• offline_symbolization: 是否离线符号化。
• statistics_interval: 统计模式下上报数据的时间间隔。
• startup_mode: 是否需要抓取应用启动阶段内存。

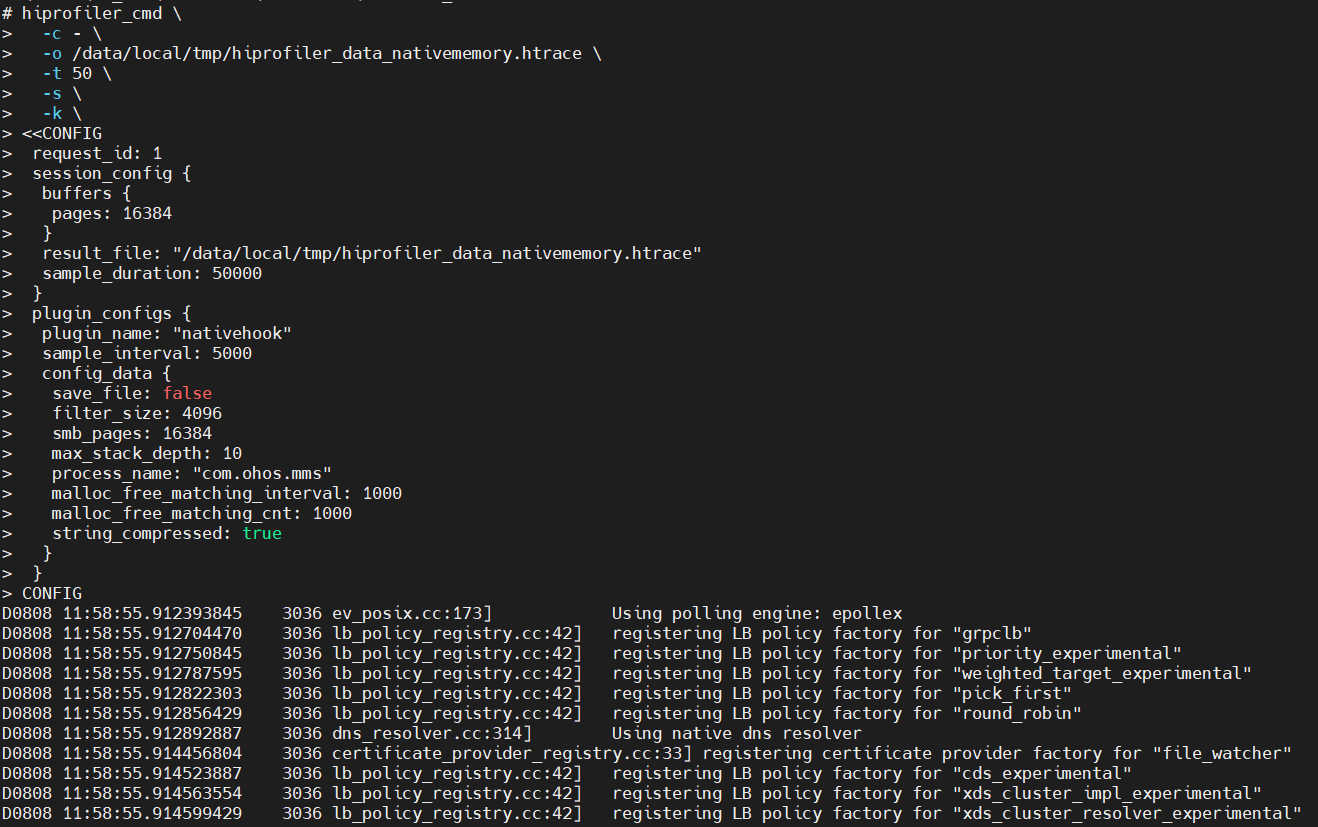

输入 hdc shell，进入设备，执行命令。

执行完成后，进入指定目录查看，在/data/local/tmp 下就会生成 trace 文件。

Native Memory 展示说明

将抓取的 Native Memory 文件导入到 smartperf 工具中查看，查看内存的分配和释放等情况。

Native Memory 泳道图展示类型

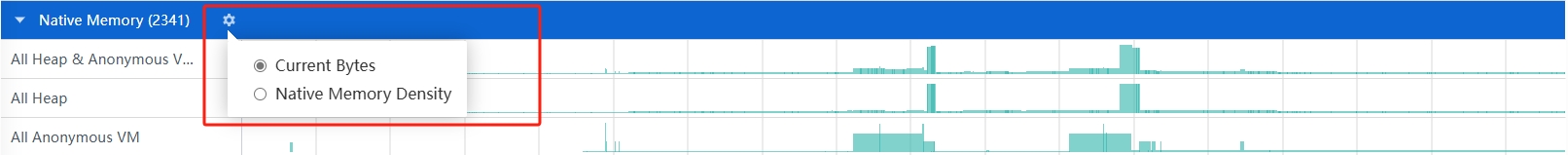

点击齿轮状的图标可以设置内存的展示单位。

• Current Bytes：以申请内存的size绘制泳道图。


• Native Memory Density：以申请内存的数量绘制泳道图。


• All Heap&Anonymous VM：malloc分配和mmap分配的总量。


• All Heap：malloc分配的内存。


• All Anonymous VM：mmap分配的内存。


Native Memory 泳道图的框选功能

可以对内存的数据进行框选，框选后在最下方的弹出层中会展示框选数据的统计表格，总共有五个 tab 页。

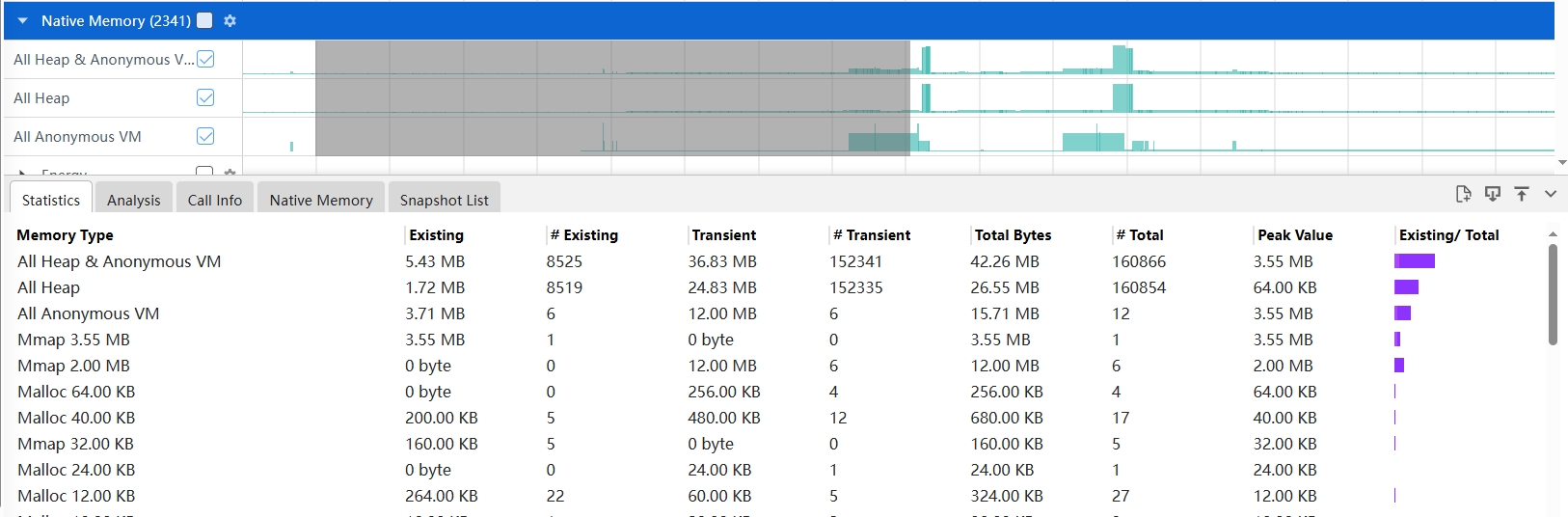

Statistics 的 Tab 页，主要显示了统计明细类型。

• Memory Type：内存的类型。


• Existing：框选区间内申请没有释放的大小。


• #Existing：框选区间内申请没有释放的次数。


• Transient：框选区间内释放的大小。


• #Transient：框选区间内释放的次数。


• Total Bytes：框选区间内申请的大小。


• #Total： 框选区间内申请的次数。


• Peak Value： 框选区间内内存申请的峰值。


• Existing/Total：框选区间内剩余的内存比上申请的内存，其中浅紫色是框选区间内申请的大小/整个时间轴（申请+释放的总大小)，深紫色是框选区间内(申请+释放)的大小/整个时间轴（申请+释放的总大小）。

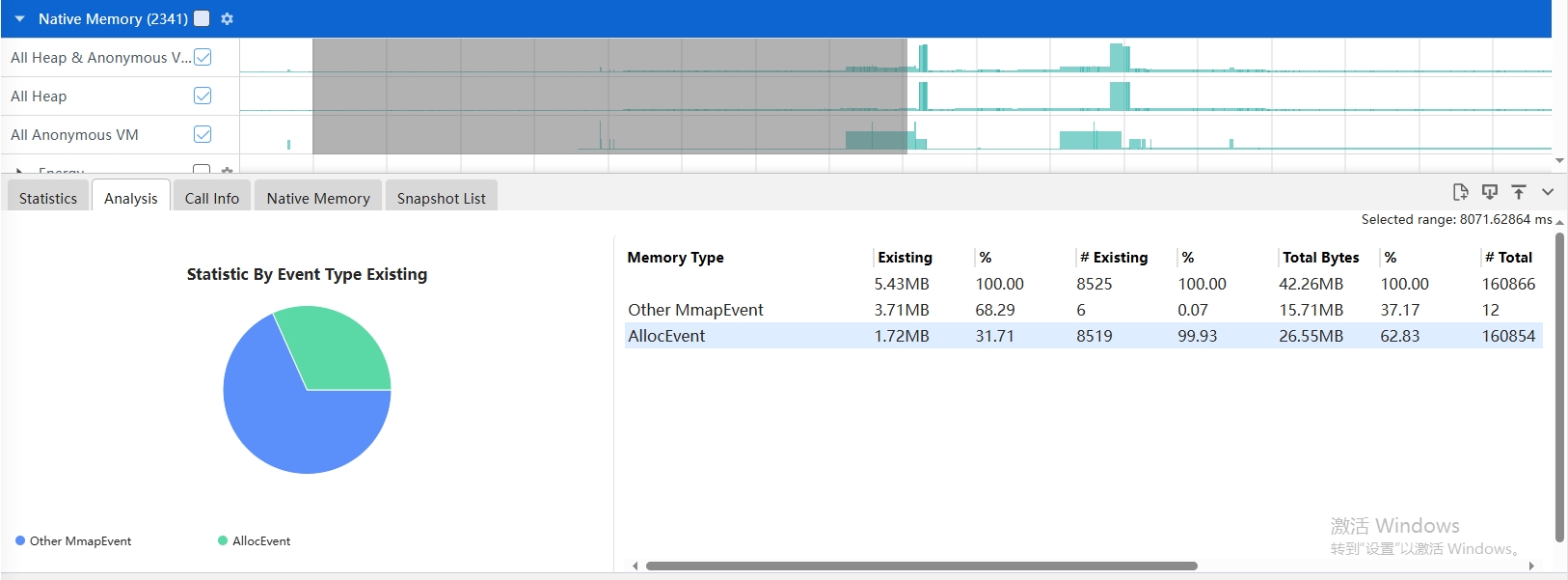

Analysis 的 Tab 页，主要从Memory Type、Thread、Library、Function等维度展示内存统计信息。

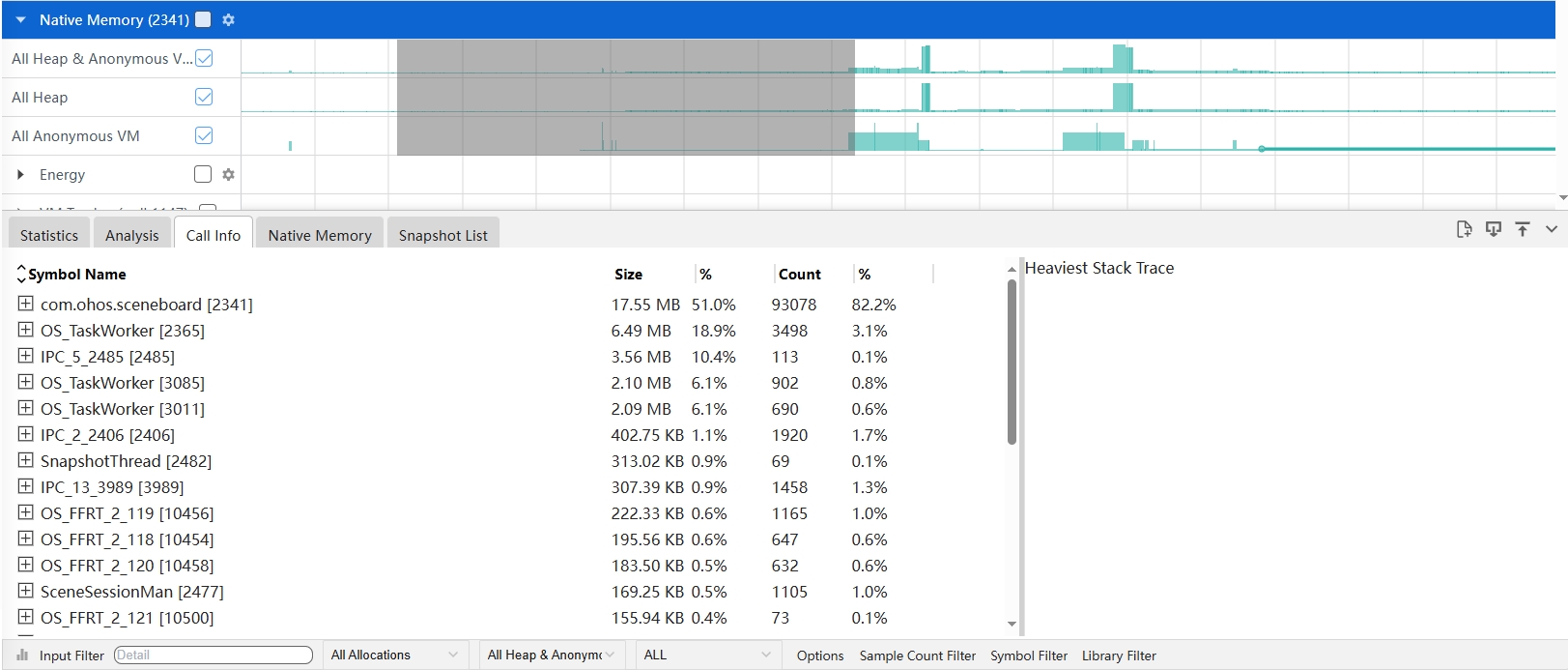

Call Info 的 Tab 页，主要显示了调用树详细类型。

• Symble Name：每个内存分配的调用栈。


• Size：分配的总大小。


• Count：相同调用栈出现的次数。

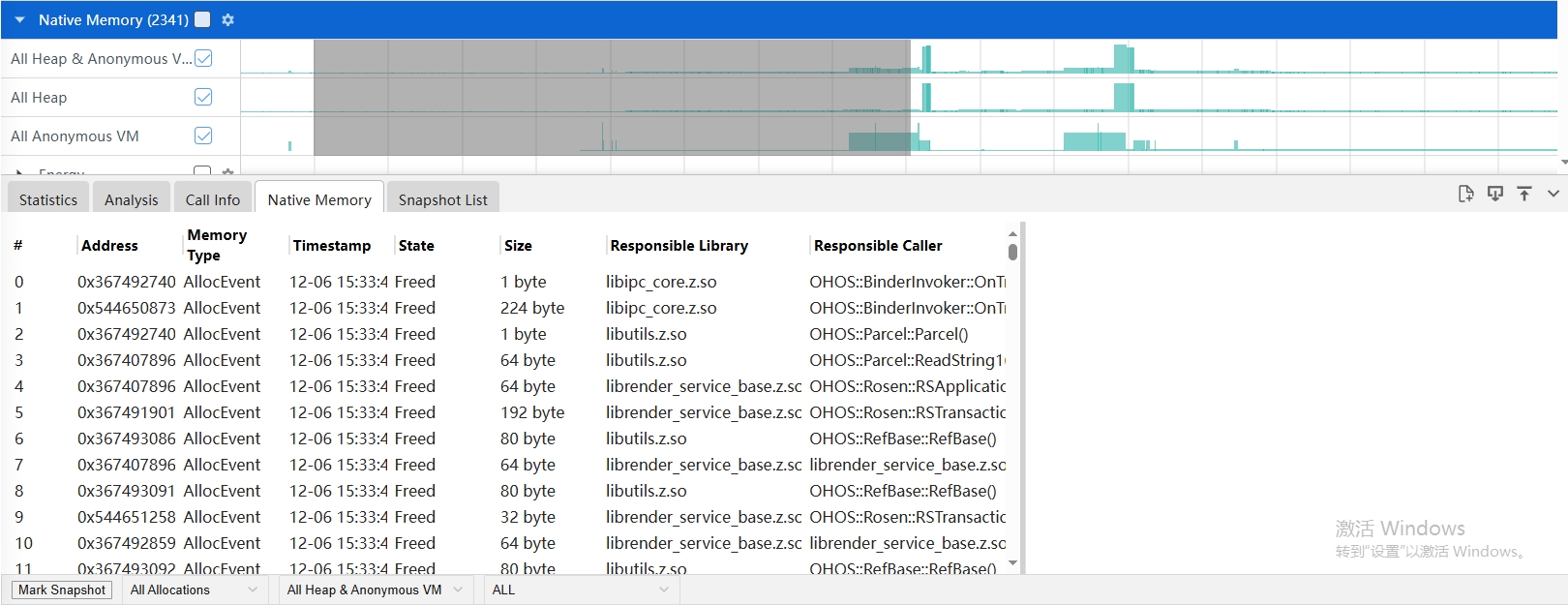

  Native Memory 的 Tab 页，主要显示了单次分配信息列表。


• Address：内存块的地址。


• Memory Type：内存分配的类型。


• Timestamp：时间戳信息。


• State：内存地址当前状态Existed 表示框选区间内未释放，Freed表示已释放。


• Size：该次申请分配内存的大小。


• Responsible Library ：调用该函数的库。


• Responsible Caller  ：调用该函数的方法。

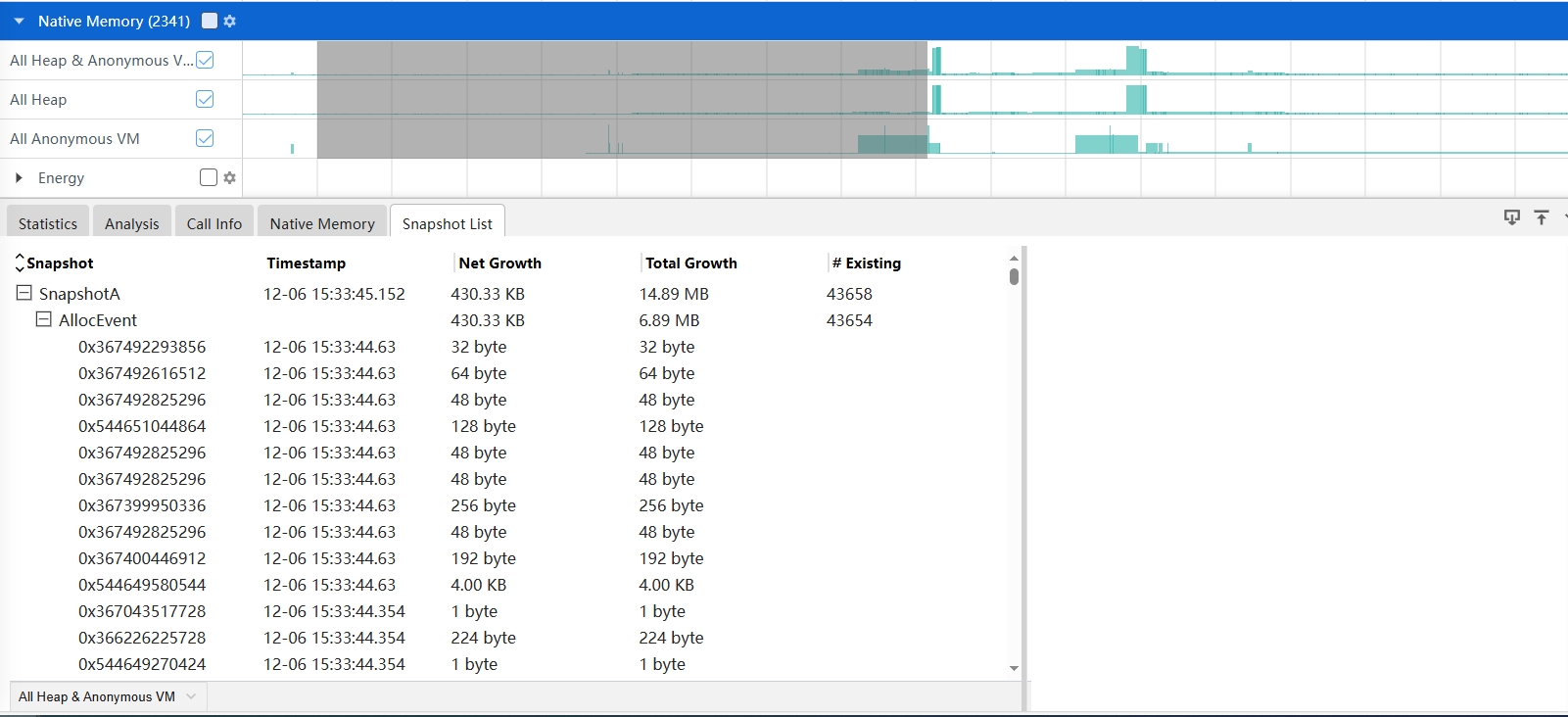

  Snapshot List 的 Tab 页，主要显示了各时刻内存的增长的差值。


• Snapshot：标记的打点说明。


• Timestamp ：时间戳信息。


• Net Growth ：自从上次Snapshot的增长量，是计算分配和释放的。


• Total Growth ：自从上次Snapshot的增长量，是计算每一次分配的。


• #Existing  ：仍然存在的内存数。


Native Memory 的辅助信息功能

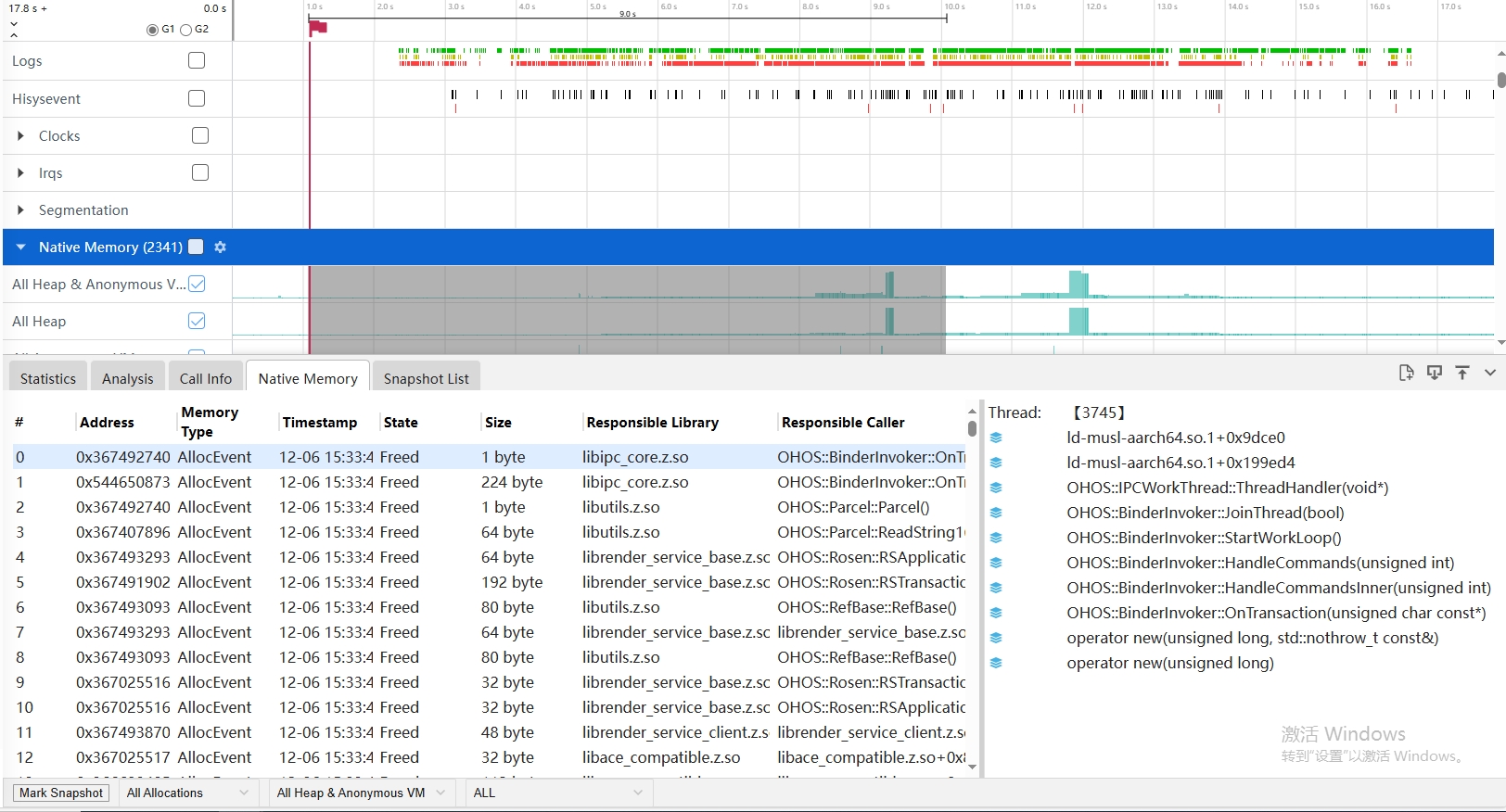

在 Call Info 和 Native Memory 的 Tab 页，点击选中某一行，右边画红线处会显示出该行调用栈的树结构信息。

Native Memory 详细显示的过滤功能

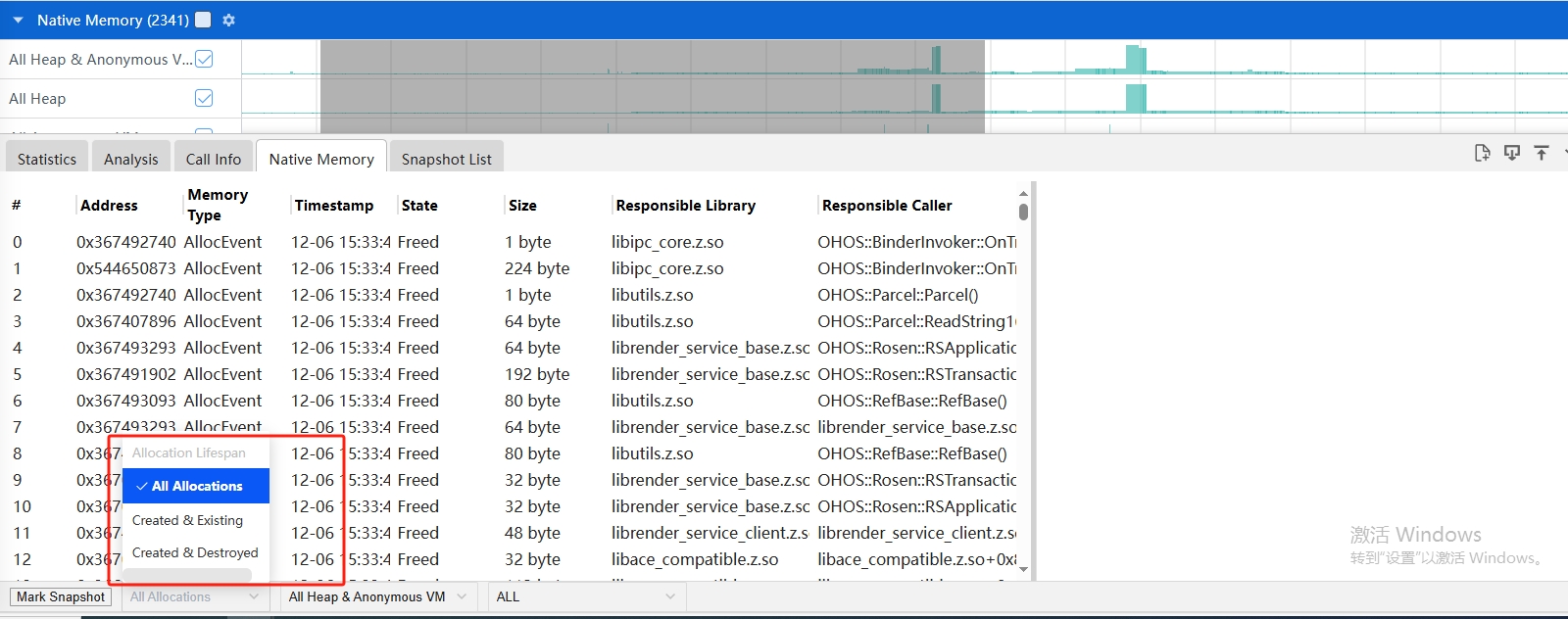

点击下方的 All Allocations 可以对 Allocation Lifespan 进行过滤，有三个选择：All Allocations，Created & Existing，Created & Destroyed。

•  All Allocations：所有的内存。


•  Created & Existing：创建且被存活的内存。


•  Created & Destroyed： 创建且被销毁的内存。


  点击下方的 All Heap&Anonymous 可以对内存类型进行过滤。


• All Heap&Anonymous VM：Heap和Anonymous VM的总量。


• All Heap：malloc分配的内存。


• All Anonymous VM：mmap的匿名页。


  点击下方的 Mark Snapshot 可以在时间轴上打标签。出现小旗的标志，通过标注多个时间点。点击到 Snapshot List 标签页可以看到各个时间点的内存的增长值。

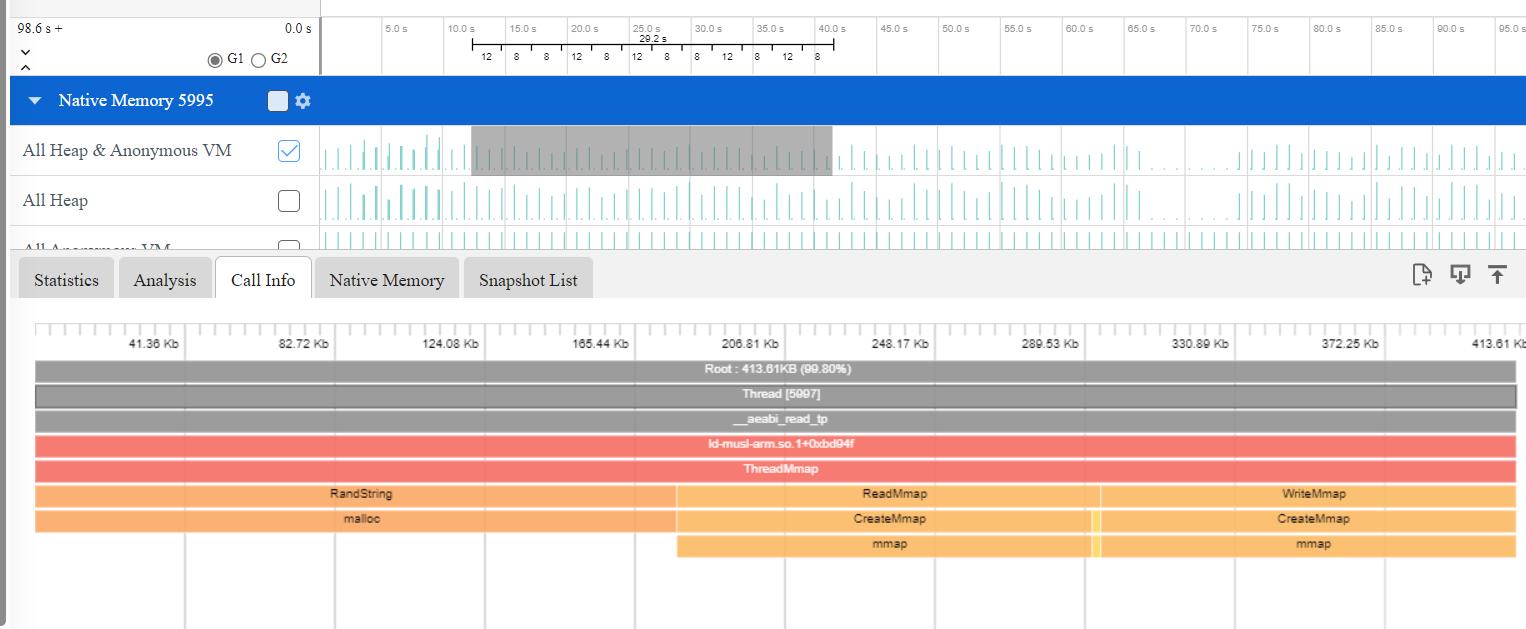

Native Memory 的火焰图功能

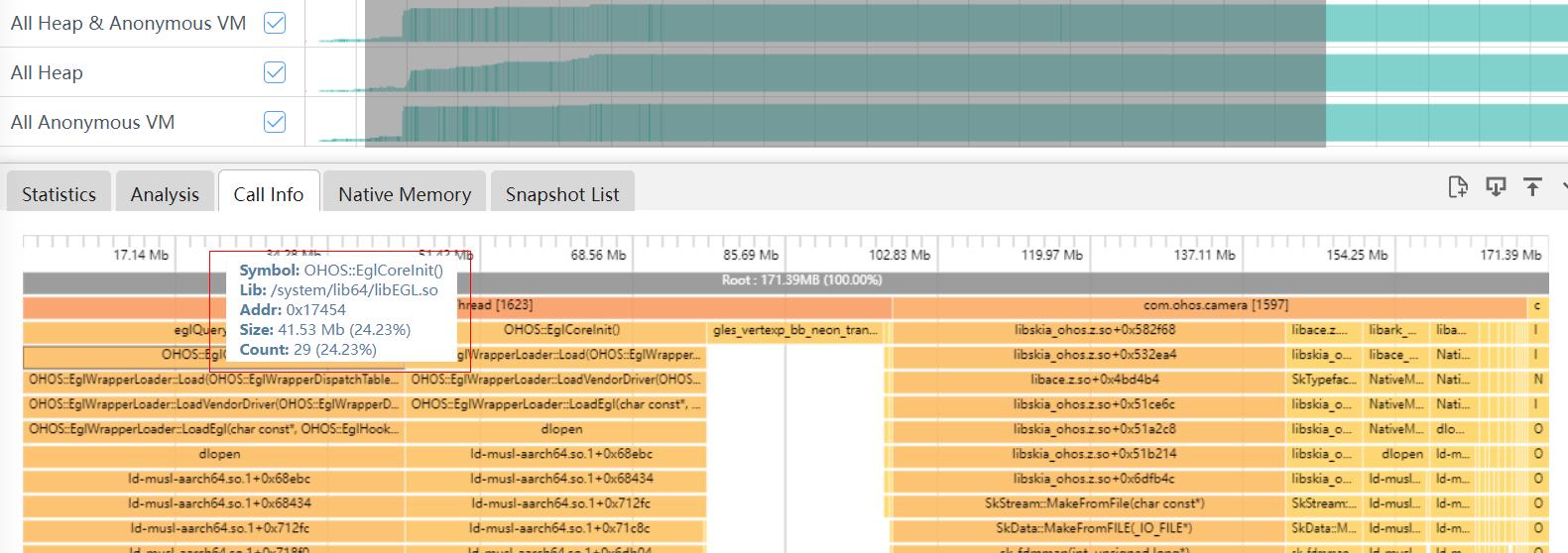

火焰图的展示跟 Call Info 的 tab 页的调用栈显示一致，鼠标放到色块上，悬浮框可以显示调用栈名称，栈的所在库名，地址， 大小，采集次数。

基于函数进行调用栈（单个或多个）选择后可以在时间轴上显示内存操作点

点击火焰图函数时，触发火焰图点击，显示调用栈中该函数出现在时间轴范围的分布情况。

内存搜索大小写不敏感，上层火焰图的大小和总内存需要根据搜索内容动态调整

执行搜索的关键字大小写不区分，搜索的函数的 parent 只显示搜索的 children 的大小之和，且可以与点选联动。

焦点函数火焰图详细展开：选中函数的全部调用栈展示

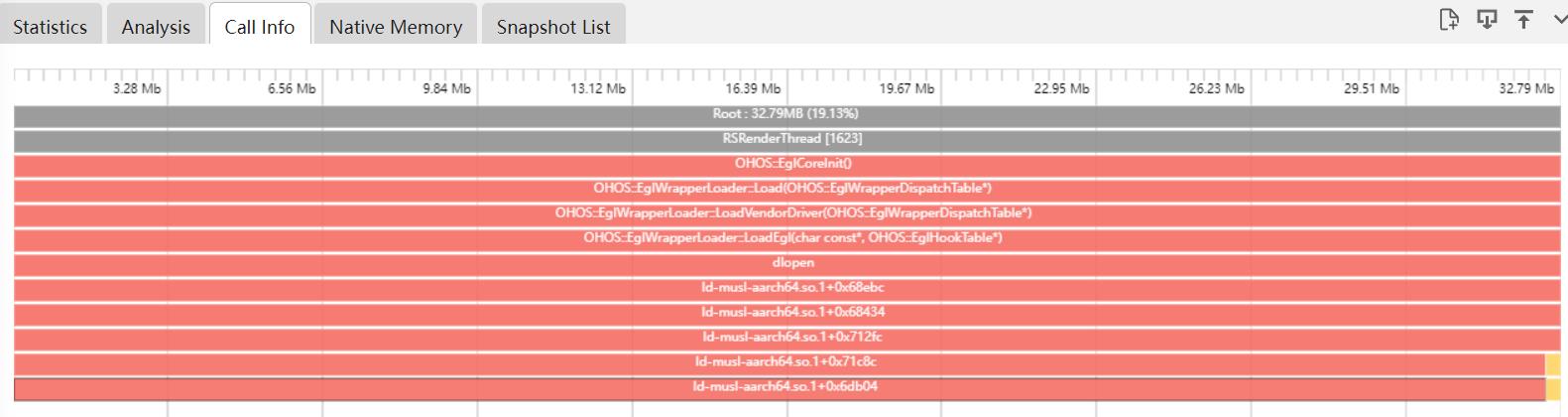

点击调用栈某个函数，点击函数调用的函数对应铺满画布，点击函数的 parent，显示以及绘制的大小变化为点击函数的大小，如下图点击 OHOS::EglCoreInit()函数，会显示该函数的全部调用栈。

搜索框支持表达式输入

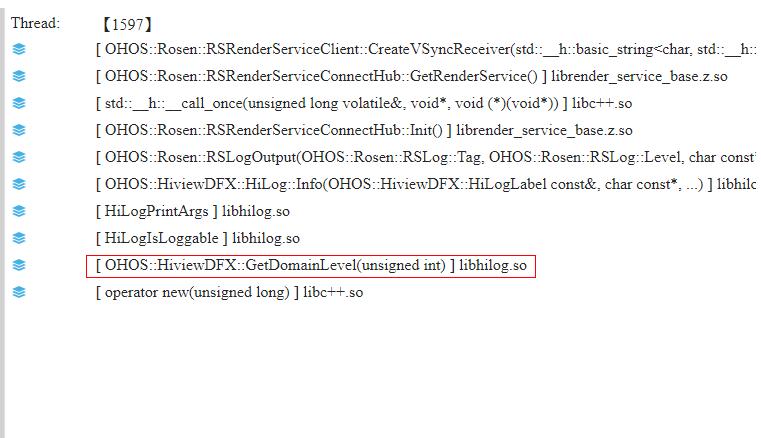

调用栈默认会显示火焰图，新增搜索框表达式输入。表达式作用范围为 nativehook 的统计与非统计模式。其中处理的为 Responsible Library 与 Responsible Caller，其中 Responsible Library 和Responsible Caller 表示从下往上非 libc++ musl 的第一条调用栈的 lib 跟 symbol，如下图所示，由于最后一条 [ operator new(unsigned long) ] libc++.so 为 libc++.so 的函数，故跳过，所以该条调用栈的 Responsible Library 为 libhilog.so，Responsible Caller 为 OHOS::HiviewDFX::GetDomainLevel(unsigned int) 。

表达式说明: 在 InputFilter 输入框可以进行搜索过滤和表达式过滤，其中表达式必须以@开头，英文括号包起所需要过滤的内容，每个括号必须包括 （Responsible Library，Responsible Caller）匹配全量以*表示，否则认为该输入为搜索过滤。

表达式	含义
@(libquickjs tryalloc)	只显示 Responsible Library 为 libquickjs 且 Responsible Caller 包含 tryalloc 的数据
@(libquickjs *)	只显示 Responsible Library 包含 libquickjs 的数据
@(* tryalloc codec bitmapcache skYUV)	只显示 Responsible Library 为任意值 且 Responsible Caller 包含 tryalloc 或 codec 或 bitmapcache 或 skYUV 的数据
@(libglobal *，*resourceManager)	只显示 Responsible Library 包含 libglobal 且 Responsible Caller 为任意值的数据 或 Responsible Library 为任意值，Responsible Caller 包含 resourceManager 的数据
@(/data/user *)	只显示 Responsible Library 路径/data/user 且 symbol 为任意值的数据
@(mali.so *,libGLES_mali.so *)	只显示 Responsible Library 包含 mali.so 或者 libGLES_mali.so 的数据
@(* PixelMap:ReadImageData)	只显示 Responsible Caller 包含 PixelMap:ReadImageData 的数据
@-(libark jsvm table)	不显示 Responsible Library 包含 libark 且 Responsible Caller 包含 jsvm 或者 table 的数据
@-(librender picture, libskia picture)	不显示 Responsible Library 包含 librender 或者 libskia 且 Responsible Caller 中包含 picture 的数据
@-(libark *)	不显示 Responsible Library 包含 libark 的数据
@-(* table)	不显示 Responsible Caller 中 table 的数据
@(_ table) - (libark _)	只显示 Responsible Caller 包含 table 且 Responsible Library 不为 libark 的数据

Native Memory 数据统计功能

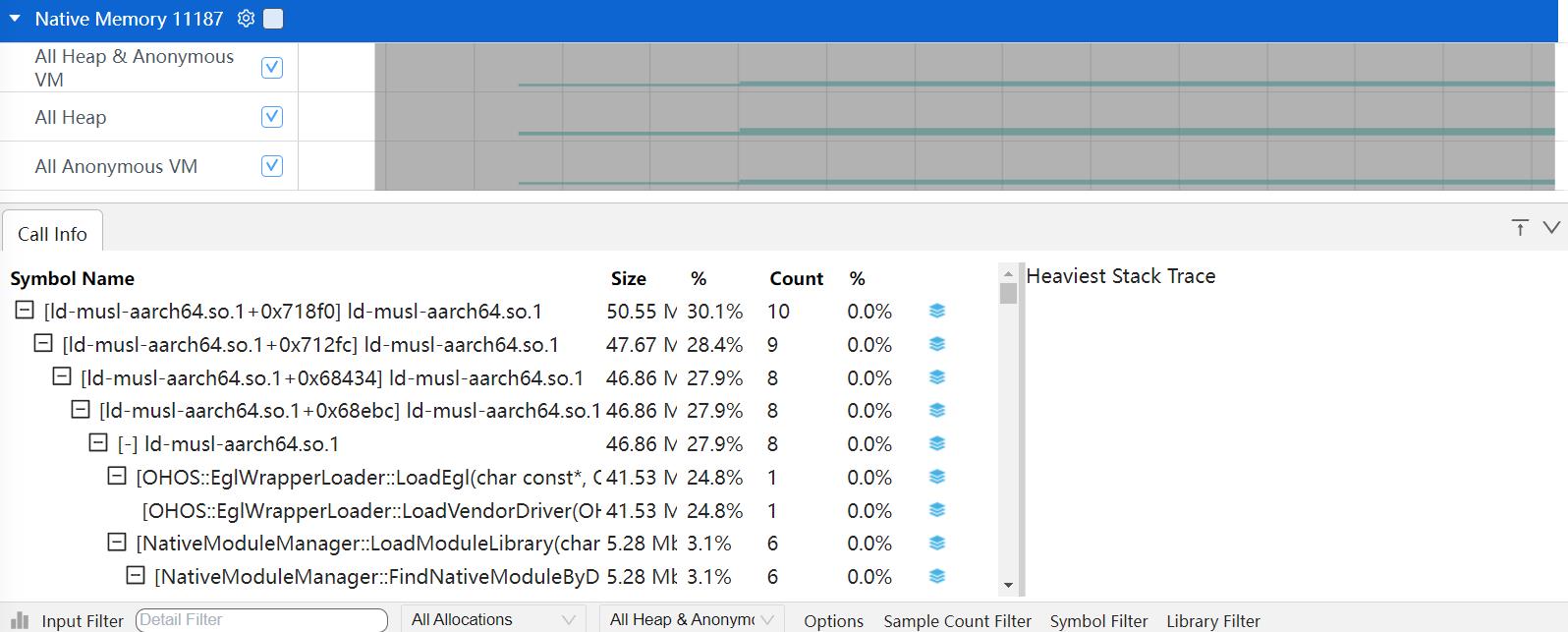

选择 Use Record Statistics 和 statistics interval 配置项抓取的数据，只会显示 Call Info 的 Tab 页，Call Info 相关功能同上。

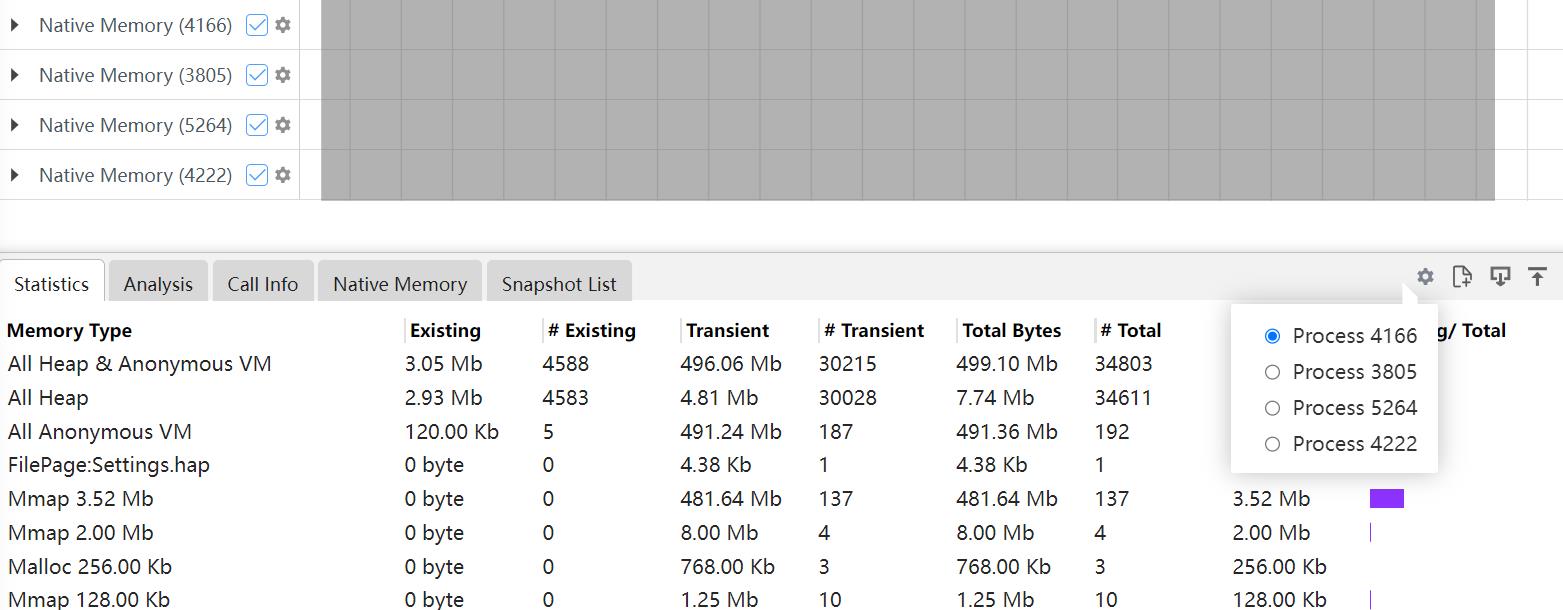

Native Memory 多进程数据显示

前端可以支持多进程数据的展示，通过在 tab 页切换不同进程，可以显示不同进程的 hook 数据。
