系统内存抓取和展示说明

系统内存分析模板帮助系统内存调优人员进行进程内存拆解。

系统内存的抓取

系统内存的抓取配置参数

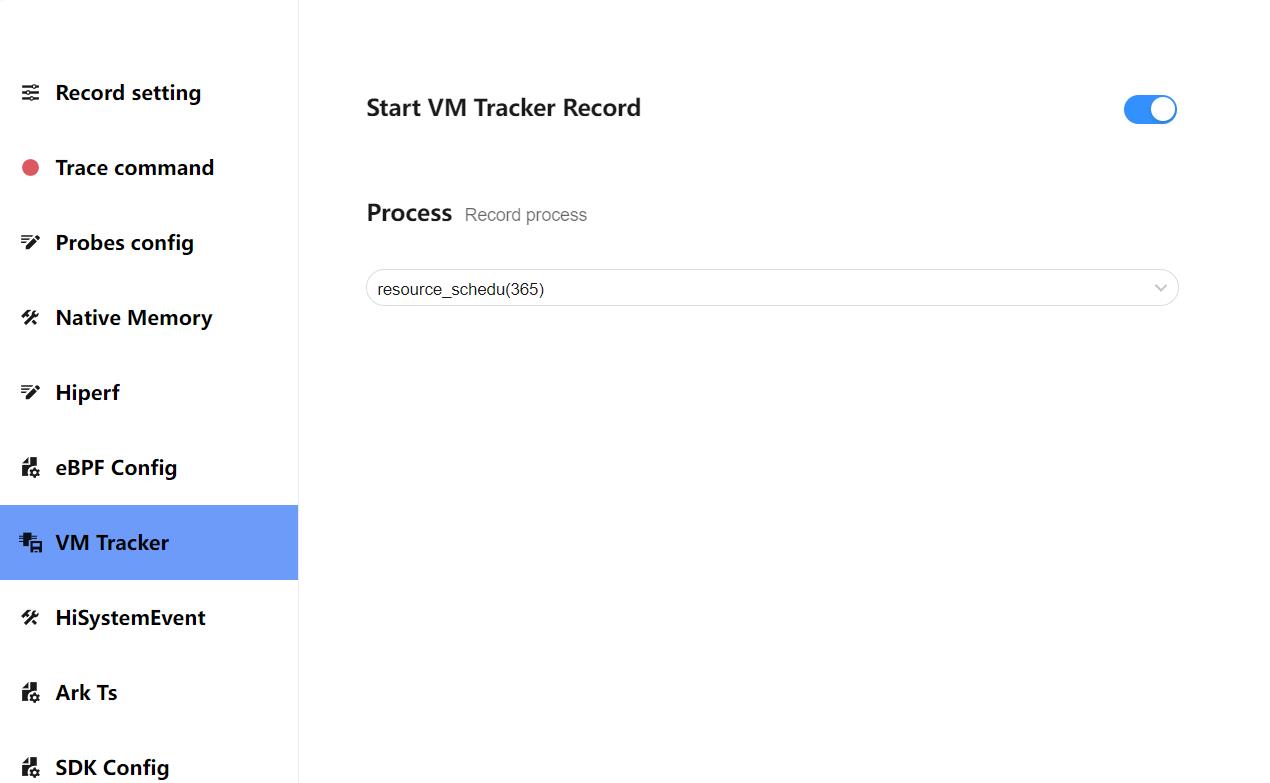

打开VM Tracker开关抓取内存数据。

系统内存展示说明

将抓取的内存文件导入到smartperf中，查看进程内存的情况。

系统内存中Ability Monitor泳道图显示

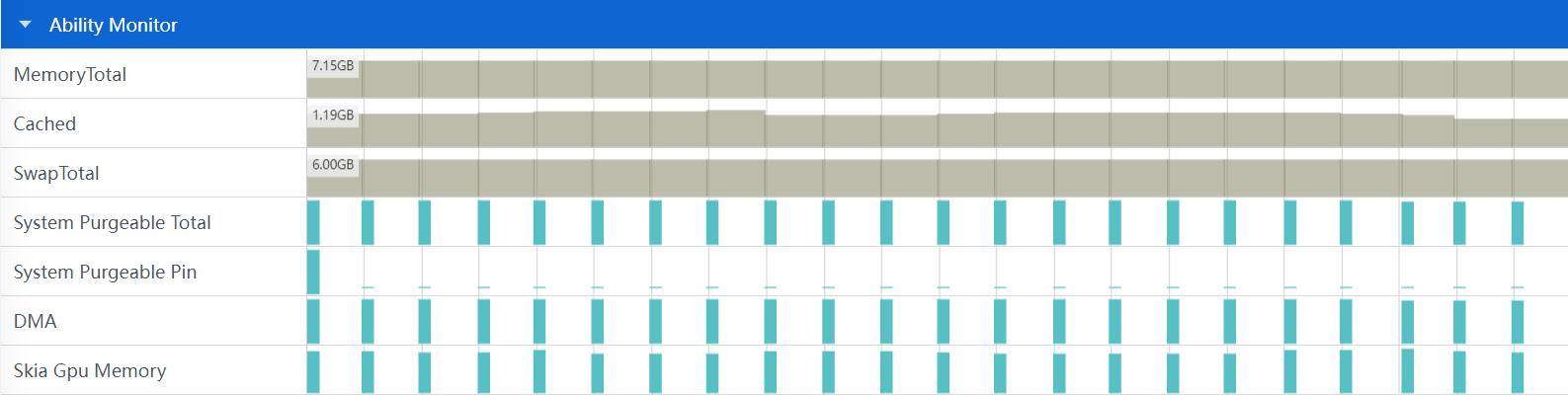

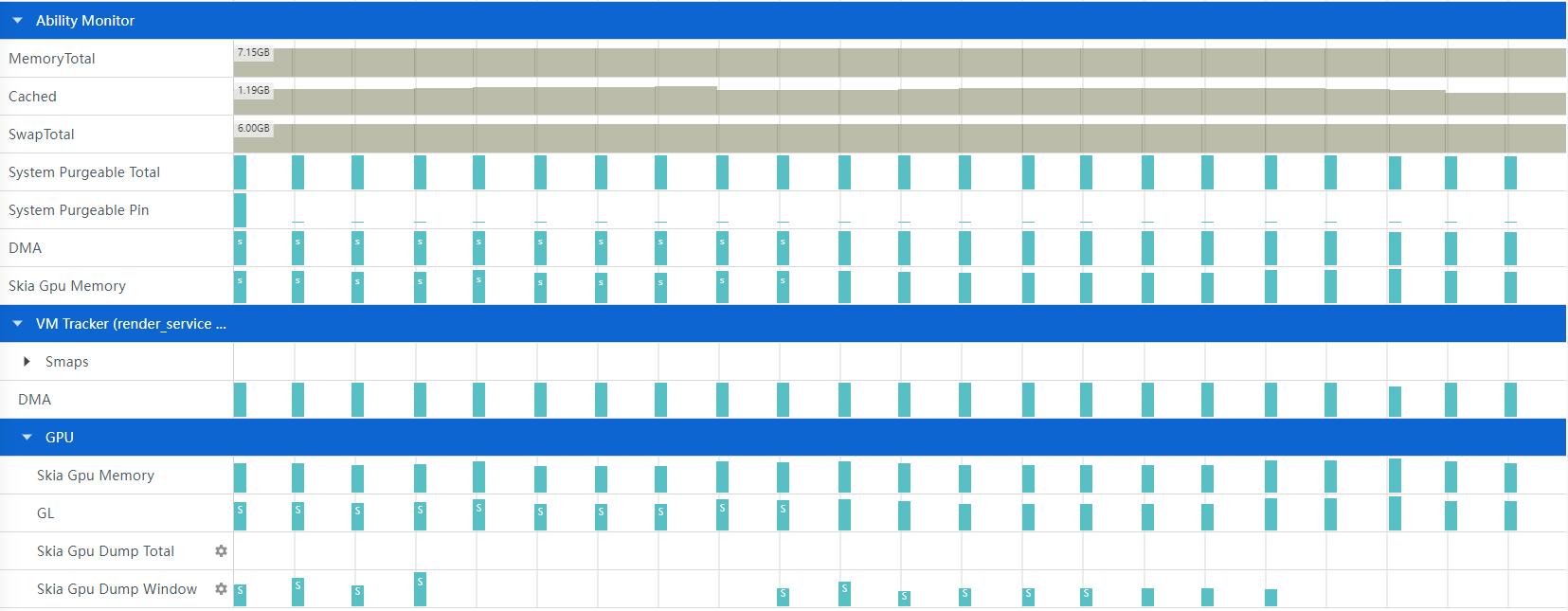

Ability Monitor泳道图分为MemoryTotal，Cached，SwapTotal，System Purgeable Total，System Purgeable Pin，DMA，Skia Gpu Memory泳道。

系统内存中Ability Monitor泳道图点选功能

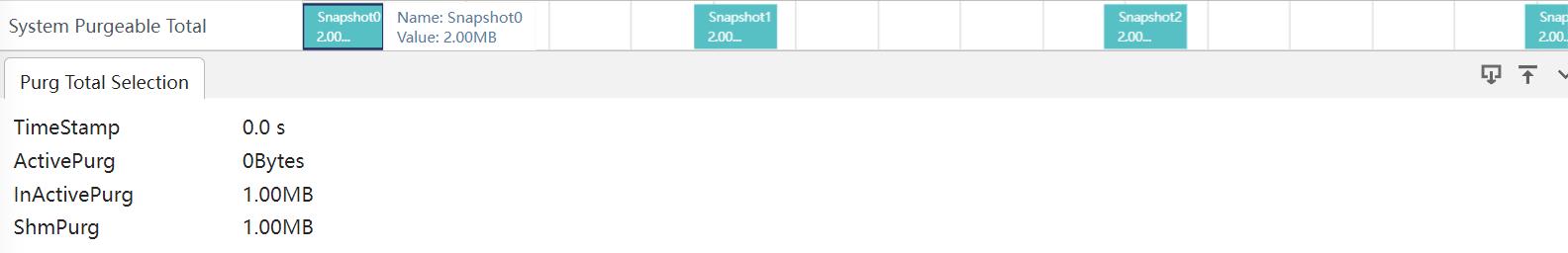

System Purgeable Total泳道图点选功能。

• TimeStamp：时间戳。


• ActivePurg：当前时间点的ActivePurg内存。


• InActivePurg：当前时间点的InActivePurg内存。


• ShmPurg：当前时间点的ShmPurg内存。

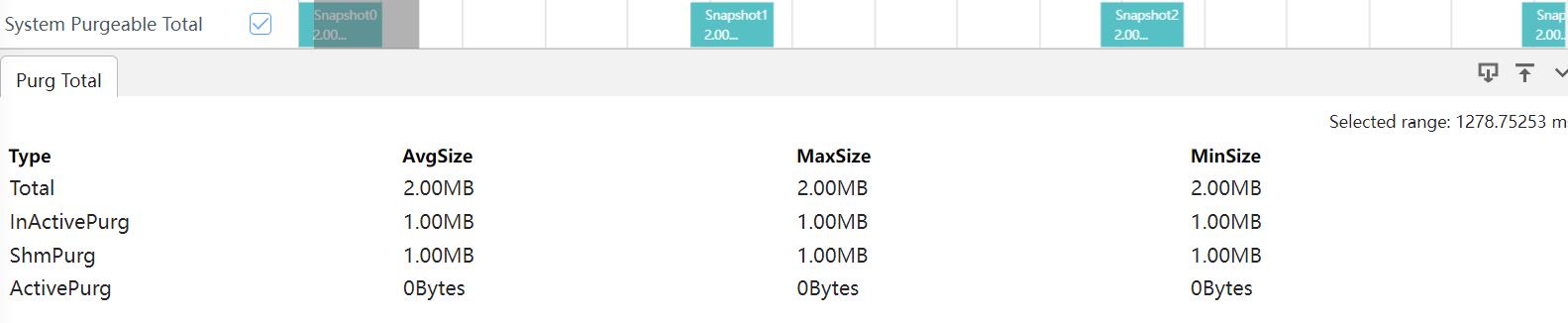

System Purgeable Total泳道图框选功能。

• Type：内存的类别。


• AvgSize：当前内存的平均值。


• MaxSize：当前内存的最大值。


• MinSize：当前内存的最小值。

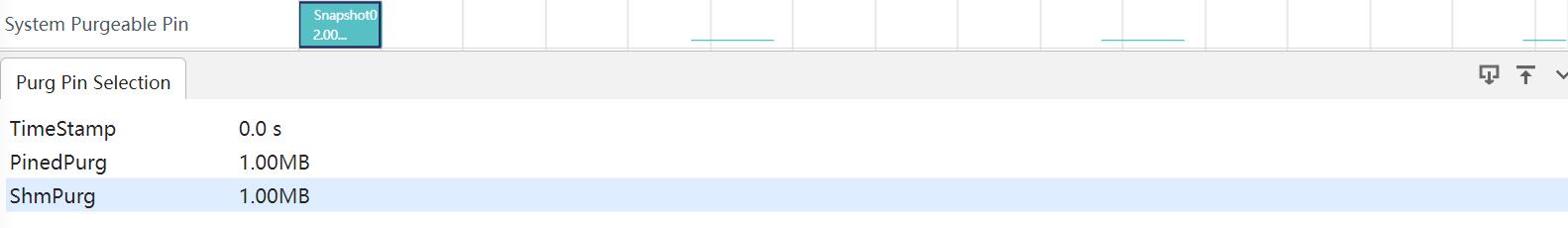

System Purgeable Pin泳道图点选功能。

• TimeStamp：时间戳。


• PinedPurg：当前时间点的PinedPurg内存。


• ShmPurg：当前时间点的ShmPurg内存。

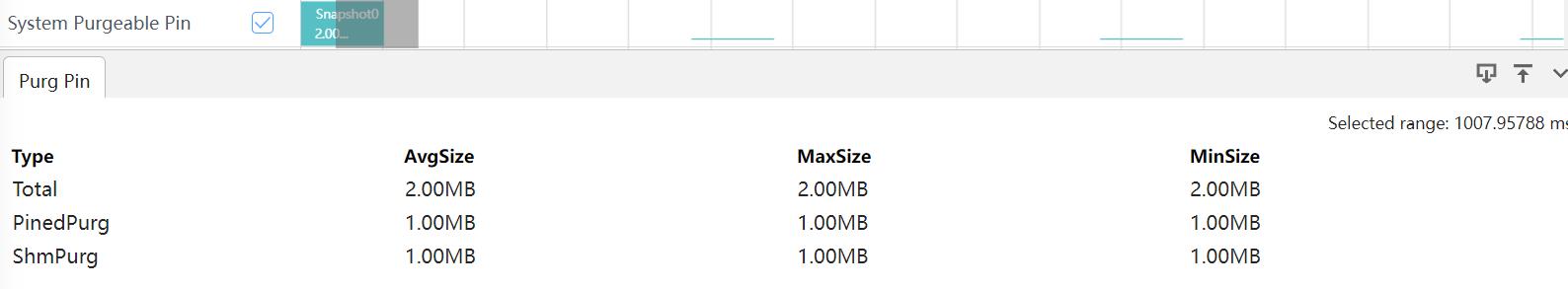

System Purgeable Pin泳道图框选功能。

• Type：内存的类别。


• AvgSize：当前内存的平均值。


• MaxSize：当前内存的最大值。


• MinSize：当前内存的最小值。

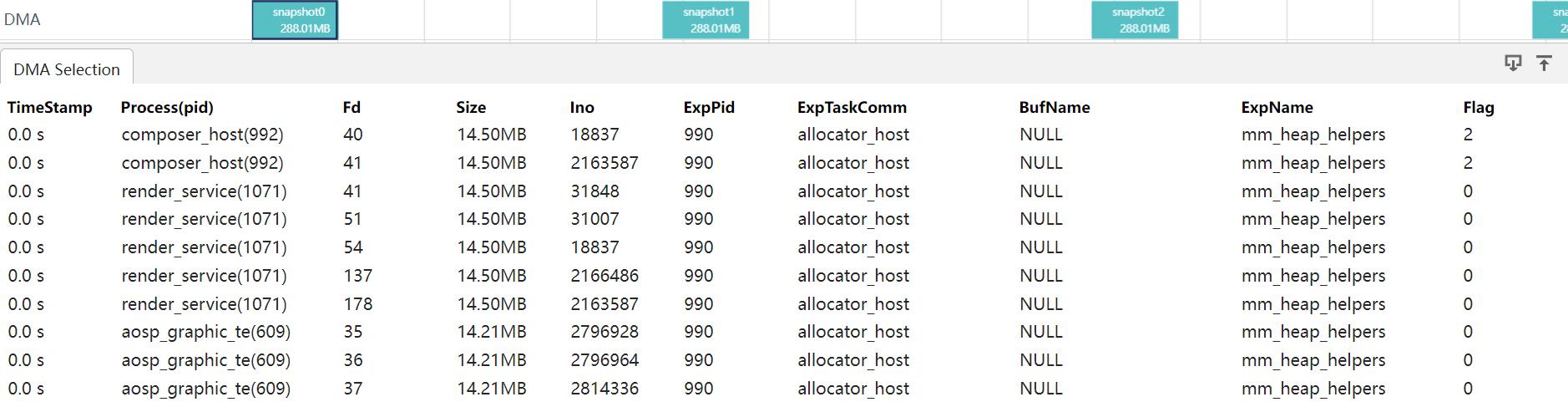

DMA泳道图点选功能。

• TimeStamp：时间戳。


• Process(pid)：进程名(进程ID)。


• Fd：DMA内存文件描述符。


• Size：DMA内存大小。


• Ino：Ino值。


• ExpPid：申请者的进程号。


• ExpTaskComm：ExpTaskComm的值。


• BufName：DMA内存名。


• ExpName：申请者的进程名。


• Flag：去重标记，0表示正常，1表示进程内部重复数据，2表示进程间重复数据。

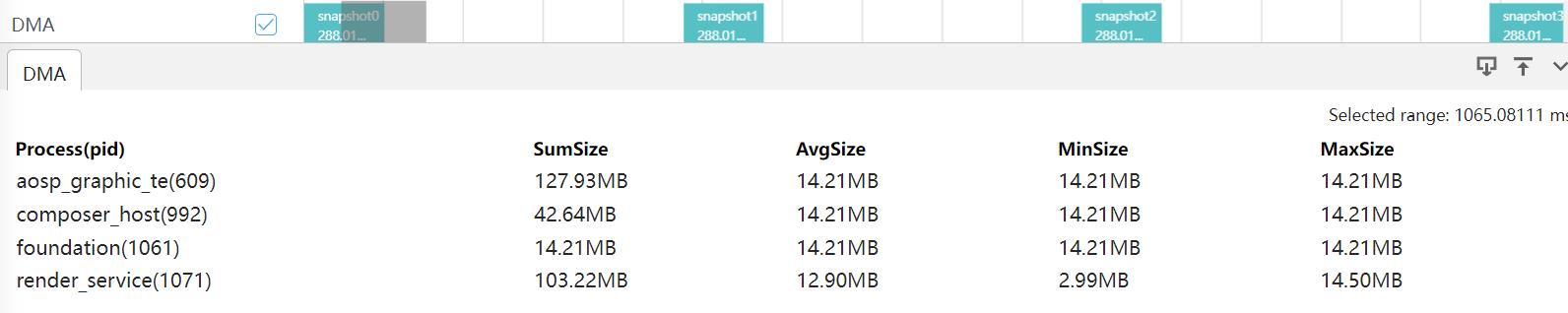

DMA泳道图框选功能。

• Process(pid)：进程名(进程ID)。


• SumSize：DMA内存总量。


• AvgSize：DMA内存的平均值。


• MaxSize：DMA内存的最大值。


• MinSize：DMA内存的最小值。

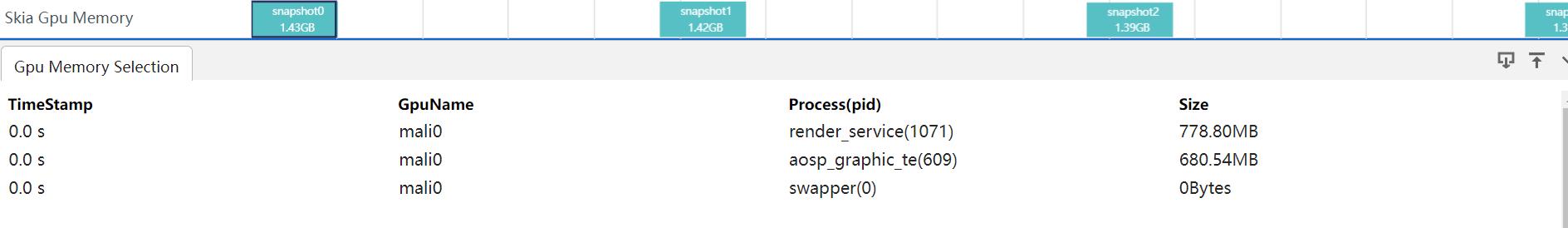

Skia Gpu Memory泳道图点选功能。

• TimeStamp：时间戳。


• GpuName：Gpu名称。


• Process(pid)：进程名(进程ID)。。


• Size：对应进程的Gpu的使用size。

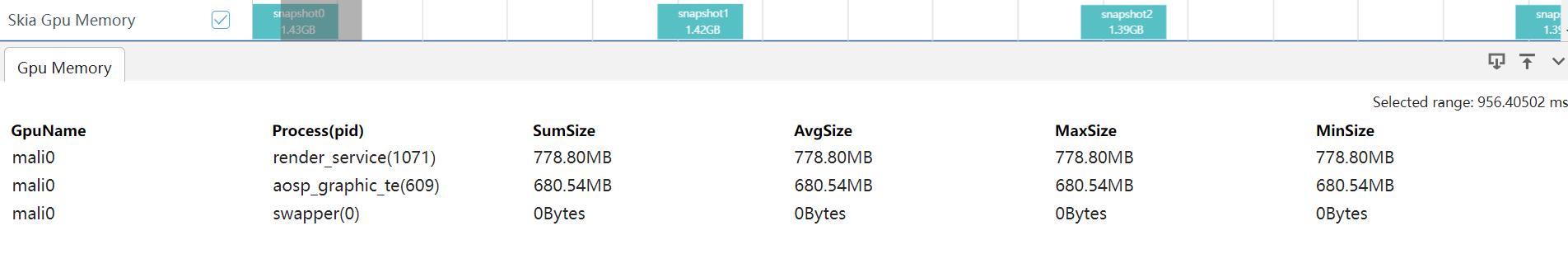

Skia Gpu Memory泳道图框选功能。

• GpuName：Gpu名称。


• Process(pid)：进程名(进程ID)。


• SumSize：Gpu内存总量。


• AvgSize：Gpu内存的平均值。


• MaxSize：Gpu内存的最大值。


• MinSize：Gpu内存的最小值。


VM Tracker下的smaps泳道图展示

smaps泳道图分为Dirty，Swapped，RSS，PSS，USS泳道图。

VM Tracker下的smaps泳道图的点选和框选功能

点选Dirty，Swapped，RSS，PSS，USS的5个泳道图中任一个显示的都是一样的内容，会显示Smaps Statistic，Smaps sample，Smaps Comparison，Native Heap的tab页。

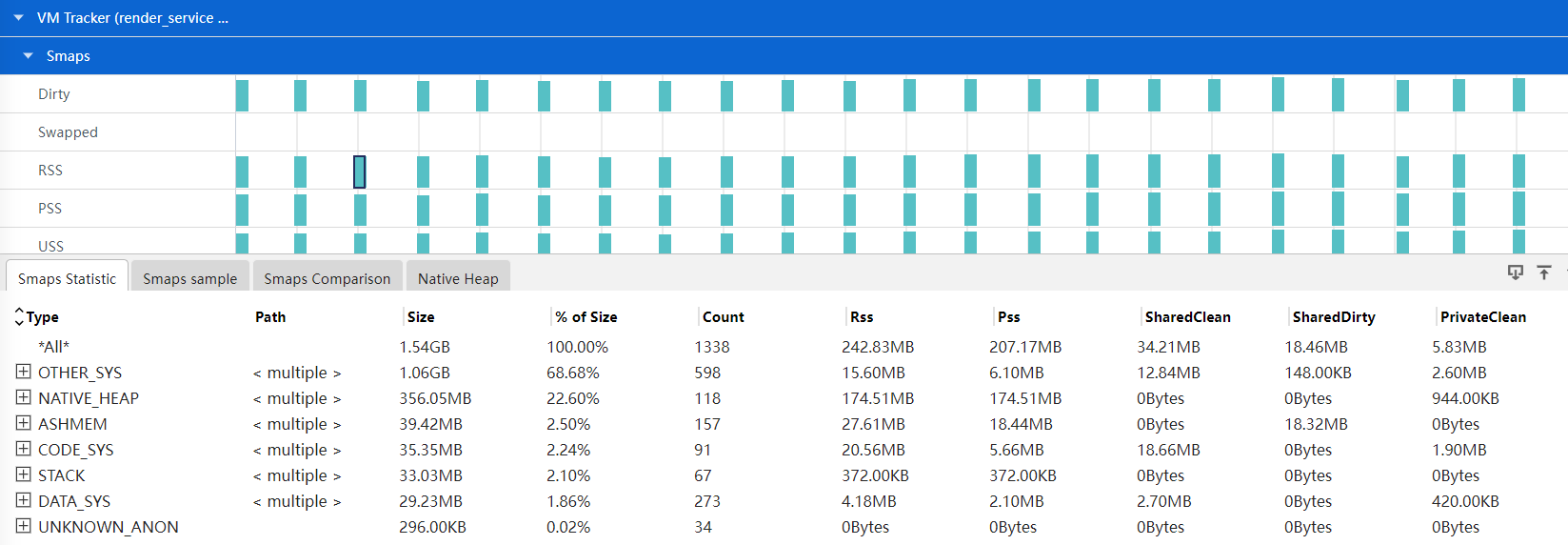

Smaps Statistic的tab页展示。

• Type： 将抓取到的信息根据Type归类。


• Path：虚拟内存块路径，类型中有多个则显示multiple。


• Size：在该虚拟内存块路径下内存的size总和。


• % of Res： 每行的Resident Size 占总Ressident Size的比例。


• Count：统计的类型个数。


• Rss： smaps节点中Rss。


• Pss： smaps节点中Pss。


• SharedClean： smaps节点中SharedClean。


• SharedDirty：smaps节点中Shared_Dirty。


• PrivateClean： smaps节点中PrivateClean。


• PrivateDirty：smaps节点中PrivateDirty。


• Swap：smaps节点中Swap。


• SwapPss：smaps节点中SwapPss。

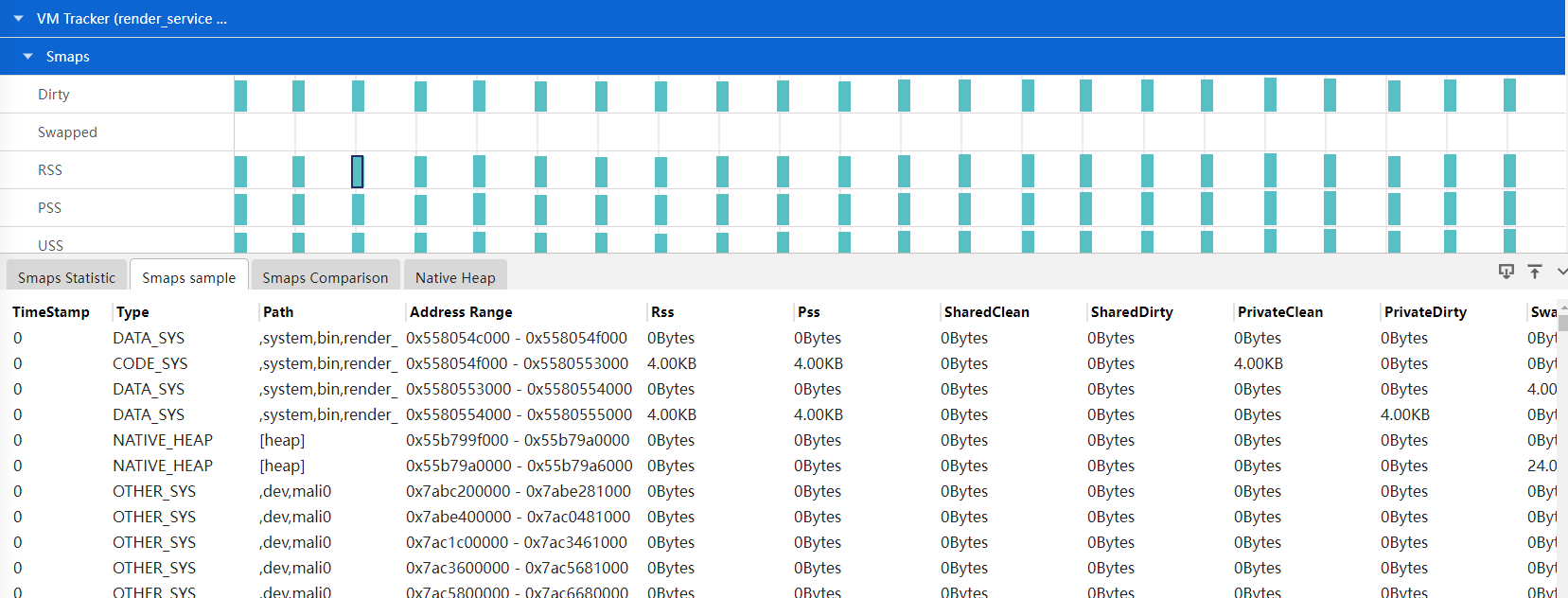

Smaps sample的tab页展示。

• TimeStamp： 时间戳信息。


• Type： 将抓取到的信息根据Type归类。


• Path：虚拟内存块路径，类型中有多个则显示multiple。


• Address Range：每段虚拟内存段的开始和结束位置。


• Rss： smaps节点中Rss。


• Pss： smaps节点中Pss。


• SharedClean： smaps节点中SharedClean。


• SharedDirty：smaps节点中Shared_Dirty。


• PrivateClean： smaps节点中PrivateClean。


• PrivateDirty：smaps节点中PrivateDirty。


• Swap：smaps节点中Swap。


• SwapPss：smaps节点中SwapPss。


• Reside： Rss / Size 比值。


• Protection： 内存块的权限(读写执行)。

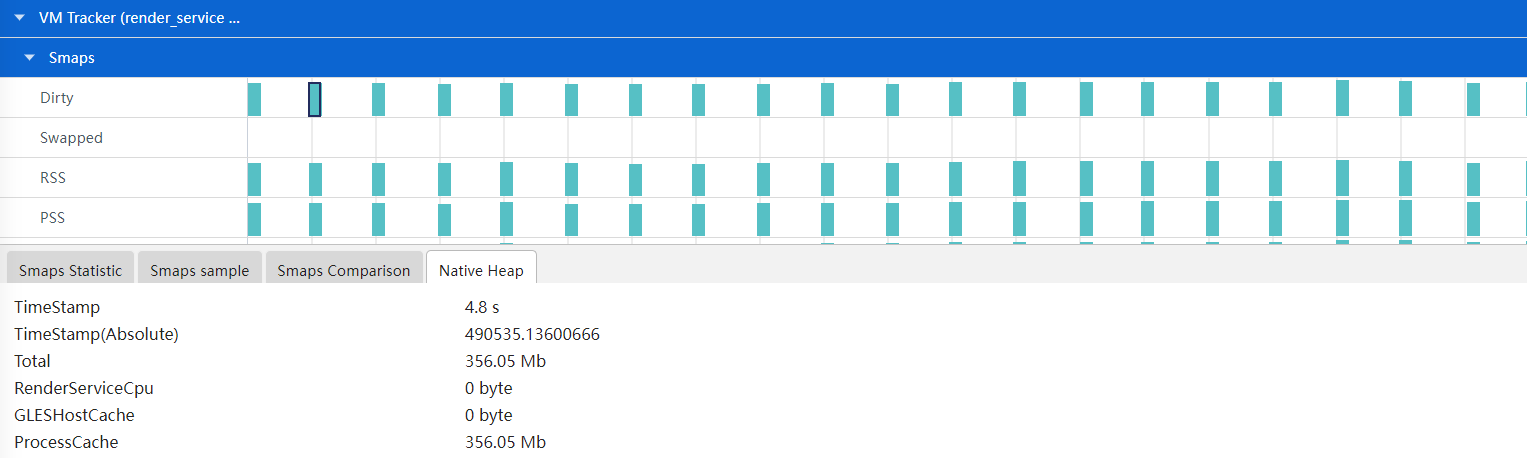

Native Heap的tab页展示。

• TimeStamp： 时间戳信息。


• Total： 该时间点Smaps中type为NATIVE_HEAP的Size。


• RenderServiceCpu：渲染框架数据，计算规则为该时间点上memroy_rs_image表中type!="pixelmap"的所有项累加Size。


• SkiaCpu：渲染框架数据，取该时间点memory_cpu表中total_size的值。


• GLESHostCache： GLES-CPU缓存，取该时间点memory_profile表中total_size之和。


• ProcessCache： Total-RenderServiceCpu-SkiaCpu-GLESHostCache的值。


框选Dirty，Swapped，RSS，PSS，USS的5个泳道图中任一个显示的都是一样的内容，会显示Smaps Statistic和Smaps sample的tab页。
Smaps Statistic的tab页和Smaps sample的tab页展示（同点选）。

VM Tracker下的GPU泳道图展示

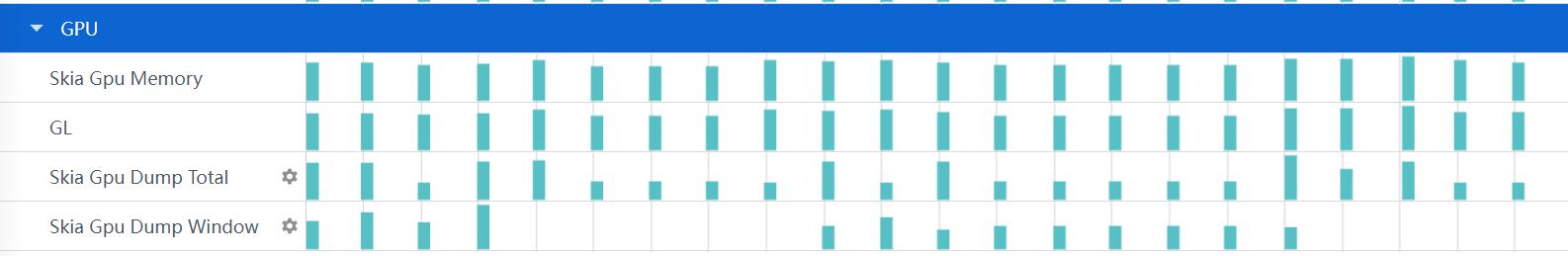

GPU泳道图分为GL，Skia Gpu Dump Toal，Skia Gpu Dump Window，Skia Gpu Memory泳道图。

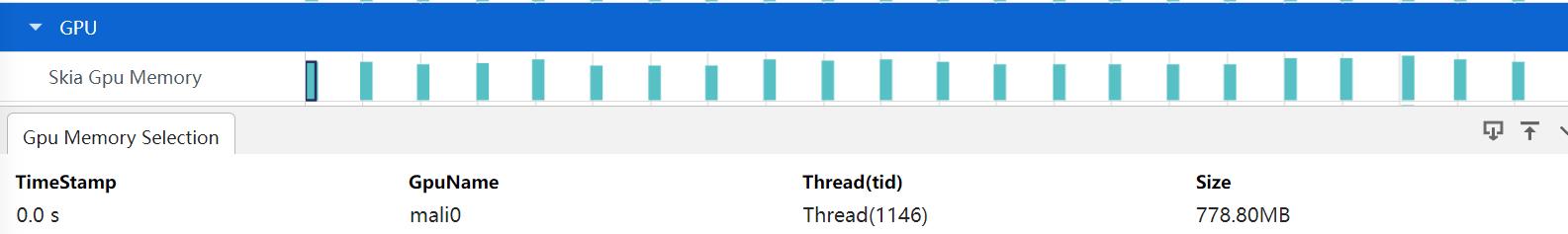

Skia Gpu Memory泳道图点选功能。

• TimeStamp：时间戳。


• GpuName：Gpu名称。


• Thread(tid)：线程名(线程ID)。


• Size：对应线程的Gpu的使用size。

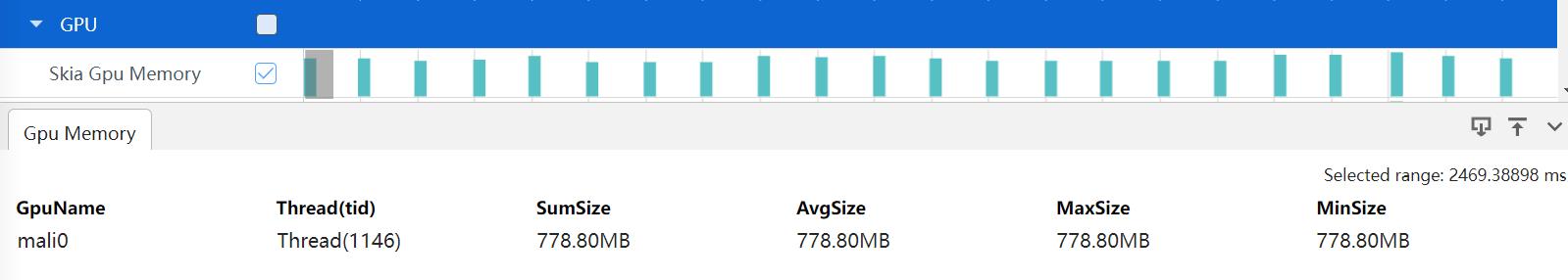

Skia Gpu Memory泳道图框选功能。

• GpuName：Gpu名称。


• Thread(tid)：线程名(线程ID)。


• SumSize：Gpu内存总量。


• AvgSize：Gpu内存的平均值。


• MaxSize：Gpu内存的最大值。


• MinSize：Gpu内存的最小值。

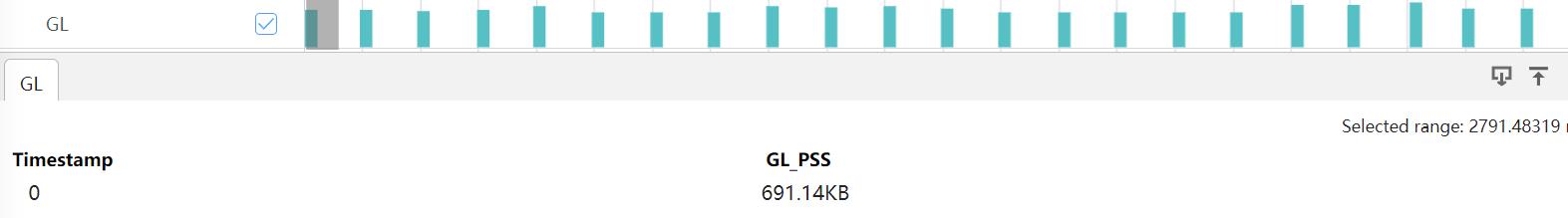

Gl泳道图框选功能。

• TimeStamp：时间戳。


• GL_PSS：GL_PSS的大小。

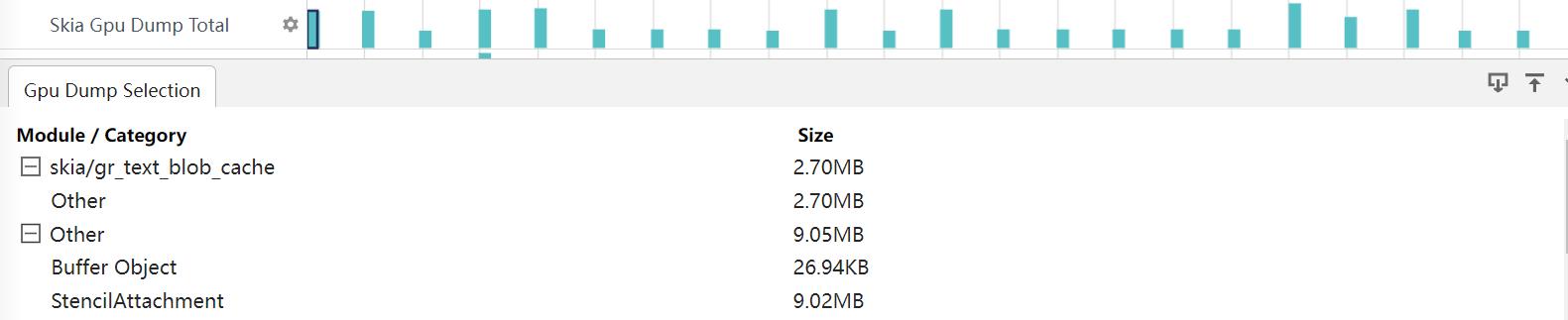

Skia Gpu Dump Toal泳道图点选功能。

• Module / Category：模块/目录。


• Size：按照模块/目录显示size大小。

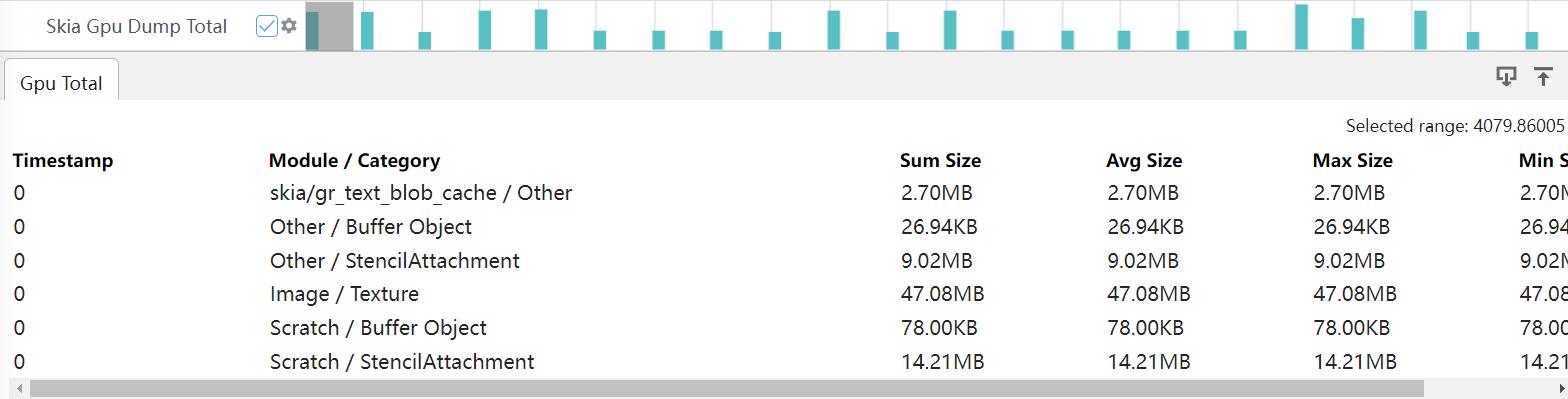

Skia Gpu Dump Toal泳道图框选功能。

• TimeStamp：时间戳。


• Module / Category：模块/目录。


• AvgSize：对应模块/目录下size的平均值。


• MaxSize：对应模块/目录下size的最大值。


• MinSize：对应模块/目录下size的最小值。

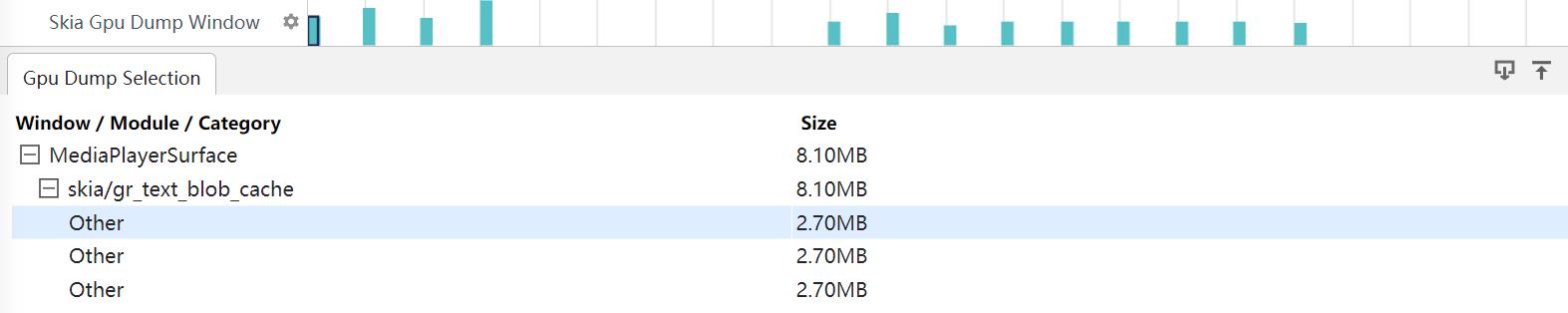

Skia Gpu Dump Window泳道图点选功能。

• Window / Module / Category：窗口/模块/目录。


• Size：按照窗口/模块/目录显示size大小。


Skia Gpu Dump Window泳道图框选功能。

• TimeStamp：时间戳。


• Window / Module / Category：窗口/模块/目录。


• AvgSize：对应窗口/模块/目录下size的平均值。


• MaxSize：对应窗口/模块/目录下size的最大值。


• MinSize：对应窗口/模块/目录下size的最小值。
