Hiperf的抓取和展示说明
Hiperf工具是对系统性能数据进行采样记录，并将采样数据保存为文件，进行读取，展示分析。
Hiperf的抓取

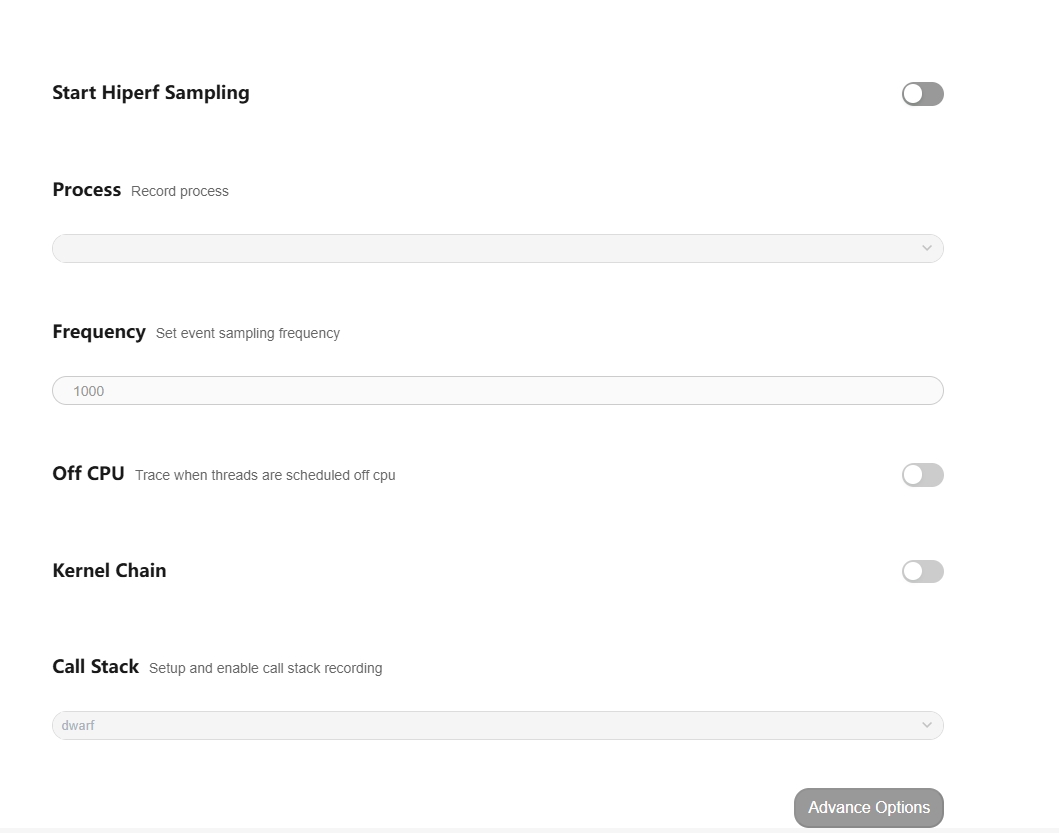

Hiperf抓取配置参数
配置项说明：
-
Start Hiperf Sampling：配置项的总开关。
-
Process：离线模式下配置的是整个系统的。
-
Frequency：配置抓取的频率。
-
Call Stack：配置抓取的堆栈类型。
-
Advance Options：更多的抓取配置项。

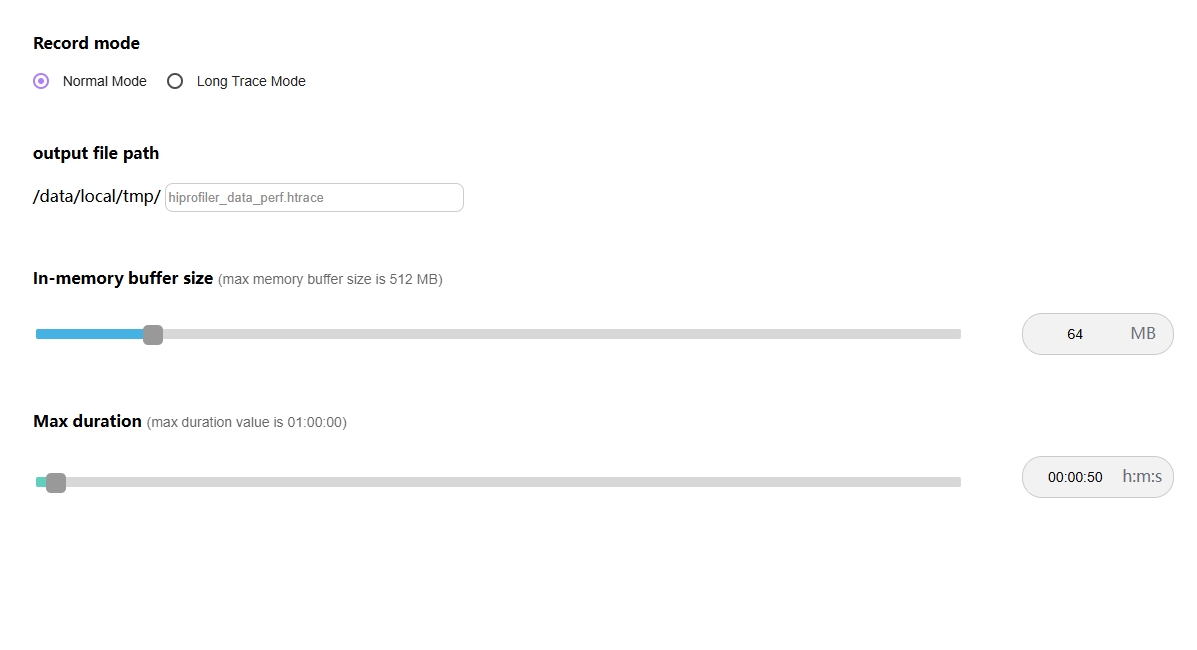

再点击Record setting，在output file path输入文件名hiprofiler_data_perf.htrace，拖动滚动条设置buffer
size大小是64MB，抓取时长是50s。
点击Trace command，就会根据上面的配置生成抓取命令，点击复制按钮，会将命令行复制。

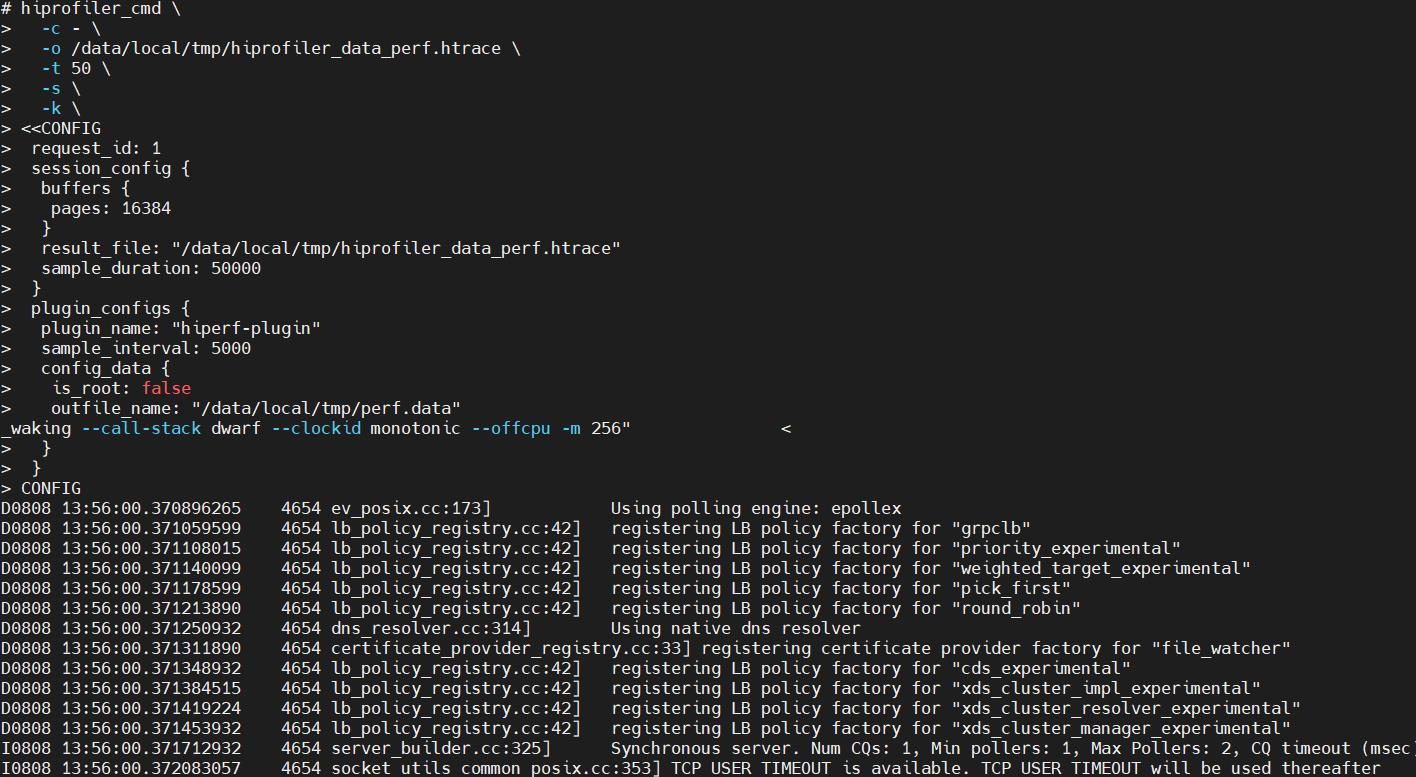

输入hdc shell，进入设备，执行命令。

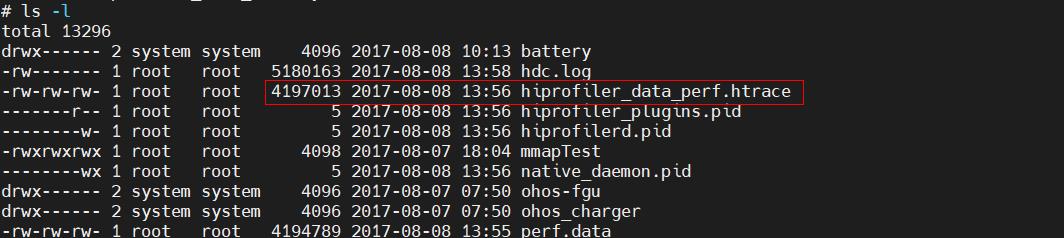

执行完成后，进入指定目录查看，在/data/local/tmp下就会生成trace文件。
Hiperf展示说明
将抓取的trace文件导入smartperf界面查看。

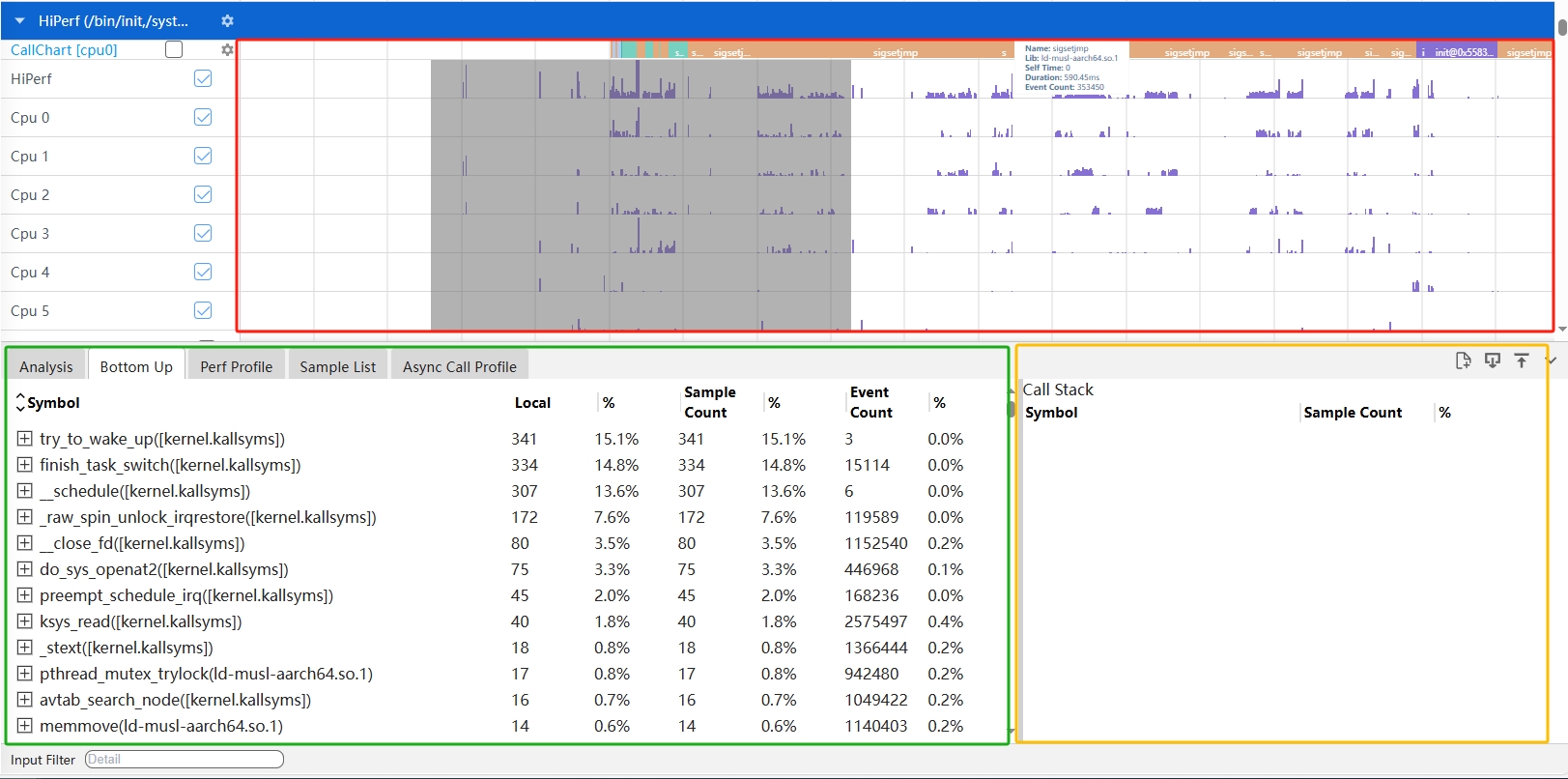

界面布局介绍：Perf整体界面布局分为3个部分：
-
红色区域：泳道图。
-
绿色区域：详细信息(Perf Profile和Sample List)。
-
黄色区域：辅助信息(Call Stack)。
Hiperf泳道图展示

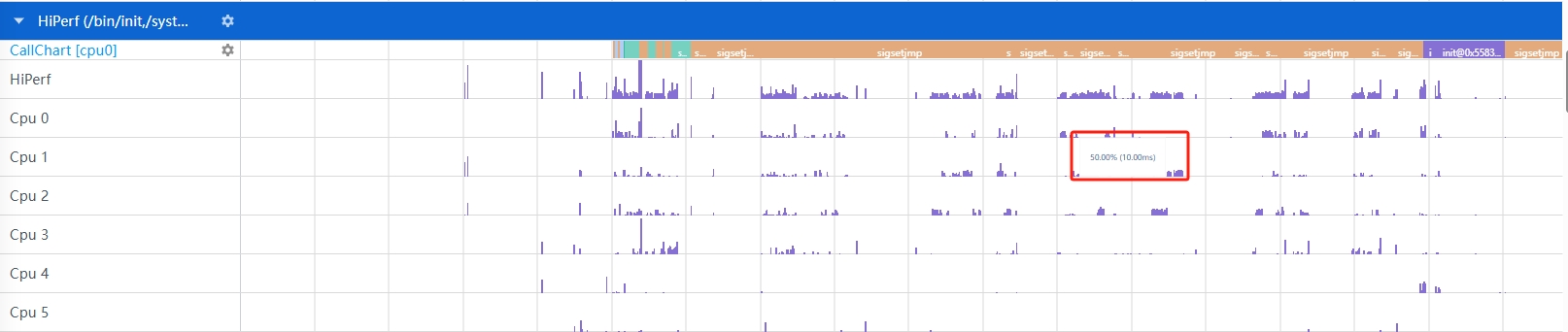

Hiperf泳道图展示按照CPU使用量，进程和线程展示，鼠标移动到泳道图上，悬浮框会显示CPU的使用量。

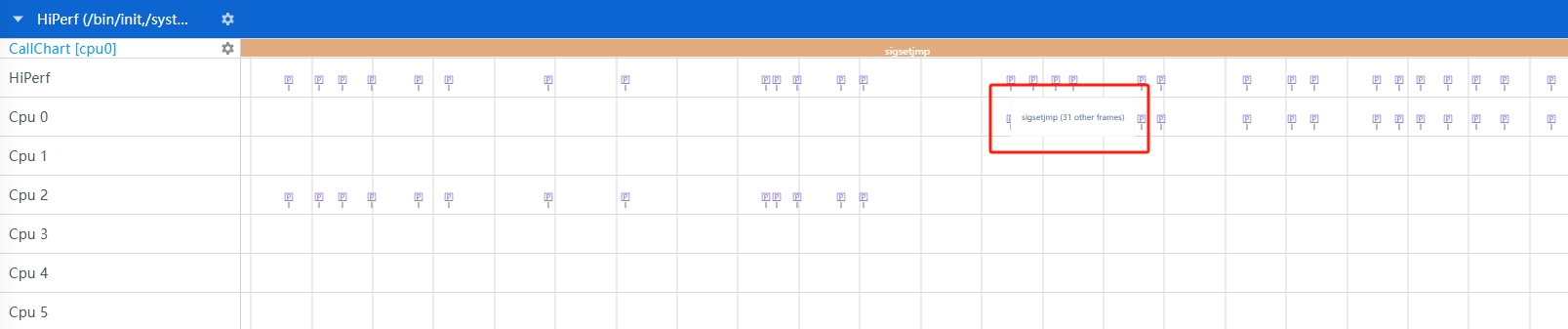

按住w键放大界面，泳道图会出现P的标志，鼠标移动到P图标上，悬浮框会显示每个callstack和调用的深度如下图。

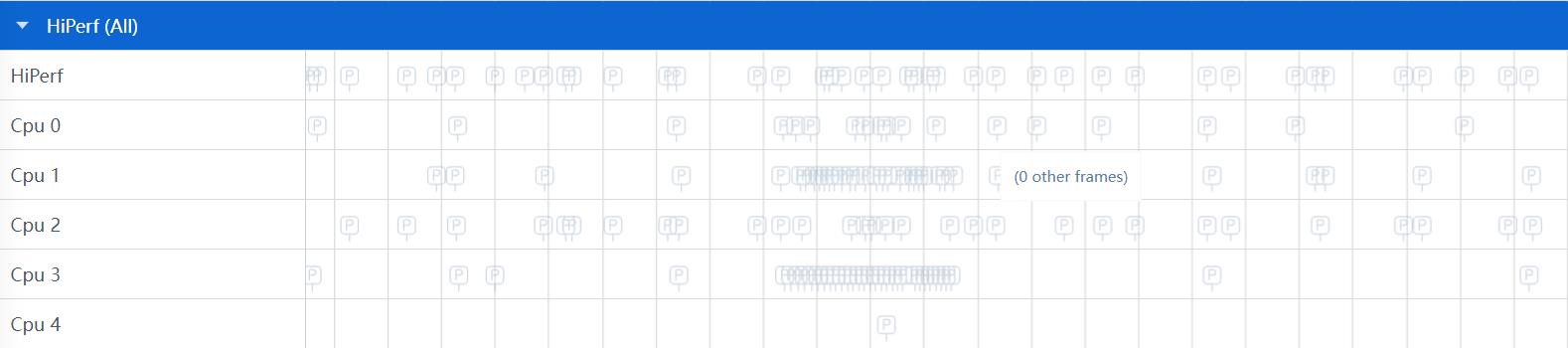

Hiperf泳道图上浅色表示无效调用栈的采样点，抓取时由于设备上的对应的so无符号信息，函数跟地址都无法获取到，固该采样点在tab页中不做显示。
Hiperf泳道图的框选功能
可以对CPU使用量区，进程和线程区数据进行框选，框选后在最下方的弹出层中会展示框选数据的统计表格，总共有四个tab页。

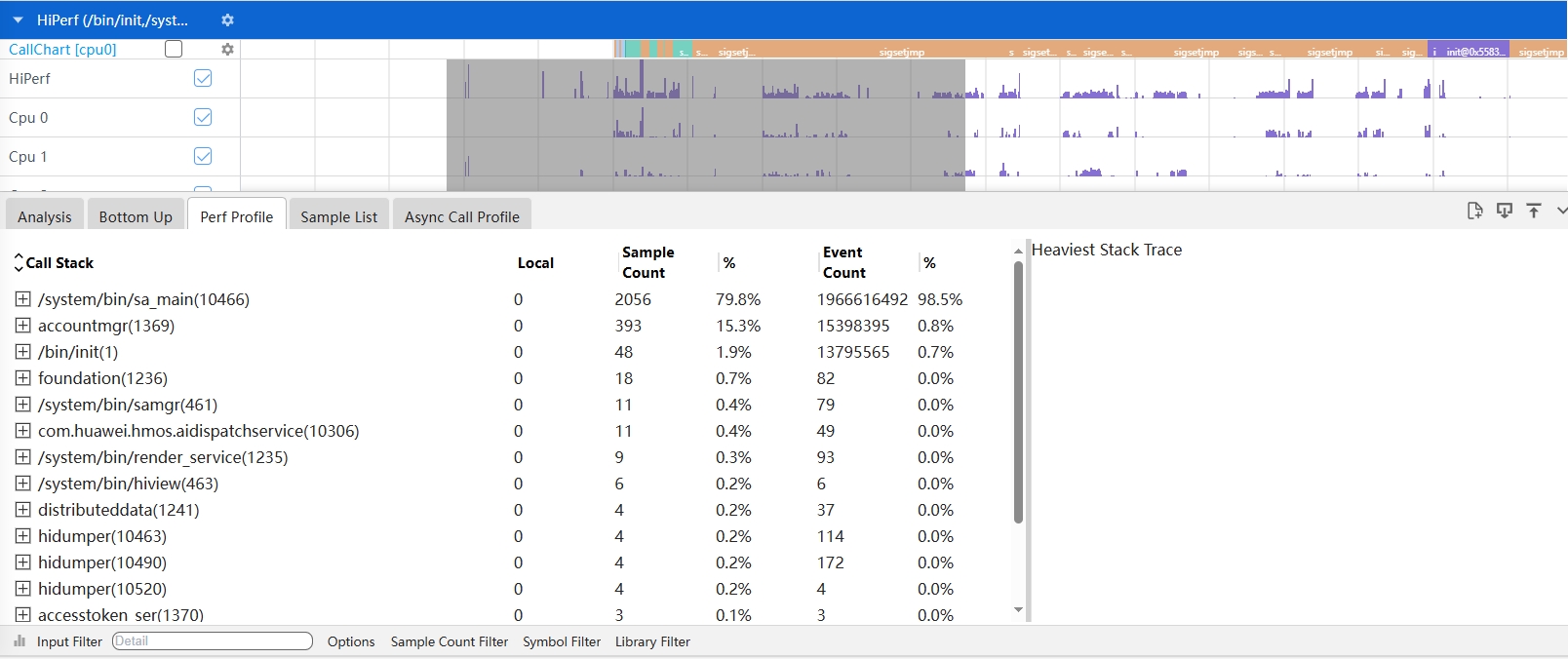

Perf Profile的Tab页如图：
-
Call Stack：为经过符号解析后的Callstack，并且给出动态链接库或者进程名的信息。
-
Local：为该调用方法自身占用的CPU时间。
-
Sample Count：采样次数。
-
Event Count：事件次数。

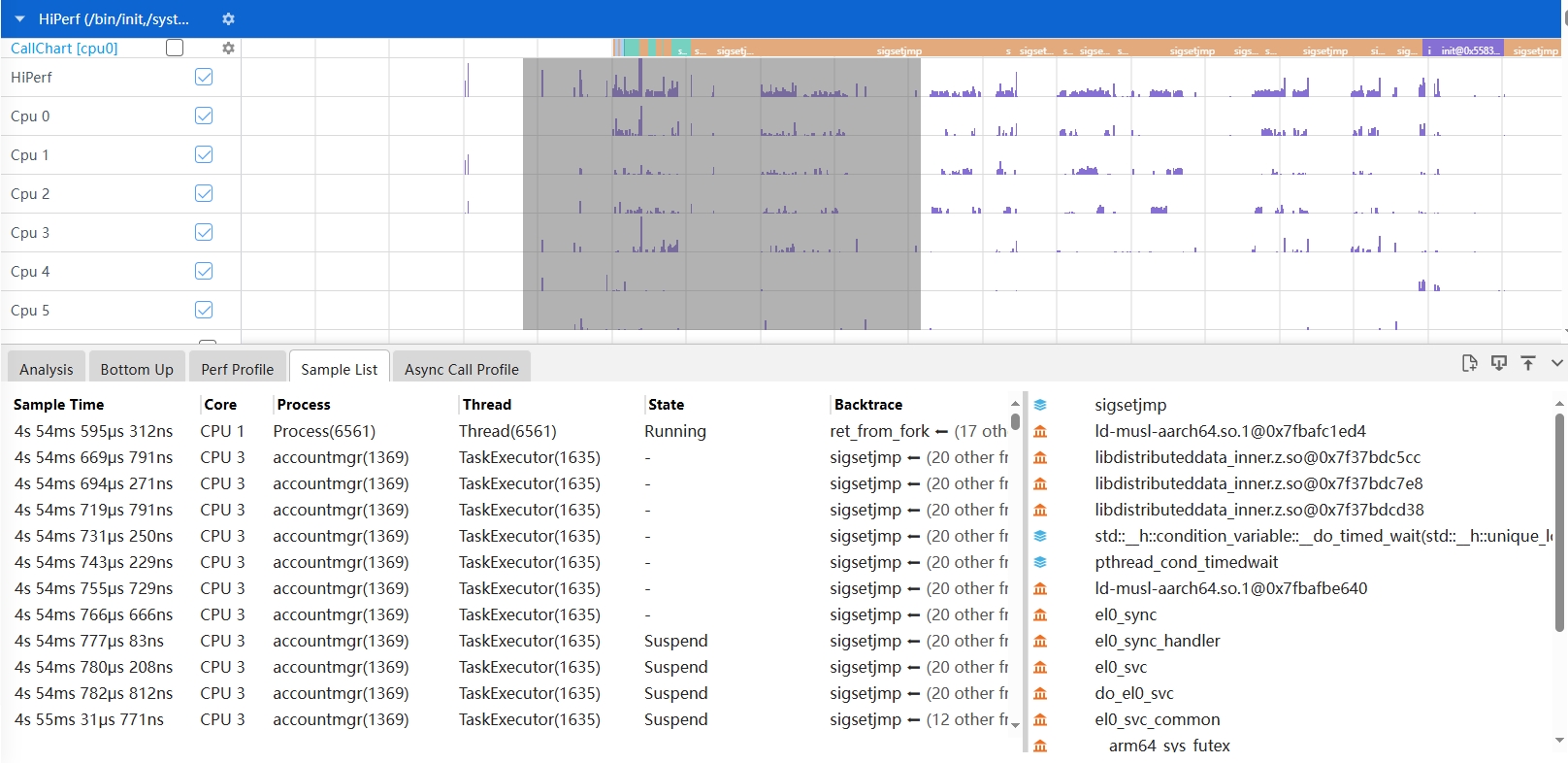

Sample List的Tab页如图：
-
Sample Time：采样的时间戳信息。
-
Core：当前的CPU核信息。
-
Process：进程名。
-
Thread：线程名。
-
State：运行状态。
-
Backtrace：栈顶的调用栈名称。
Hiperf支持多种Options展示风格

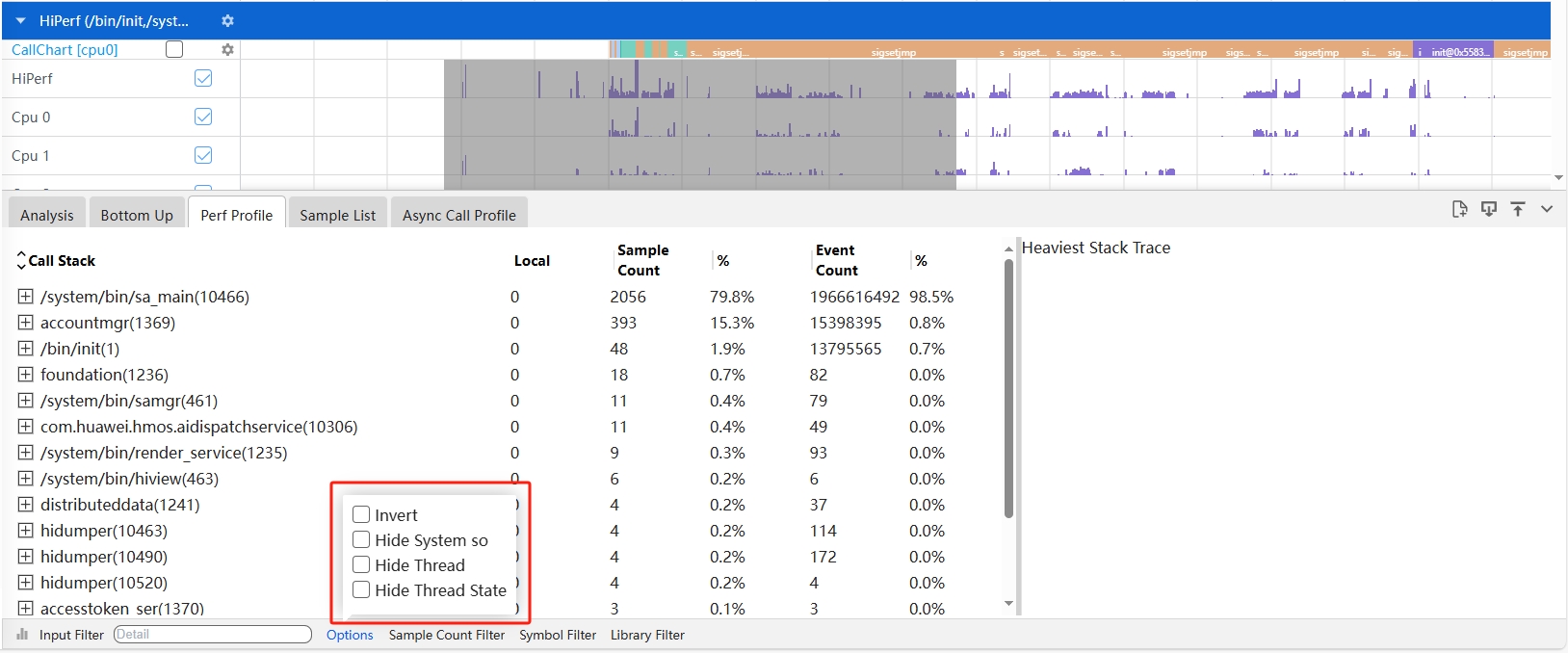

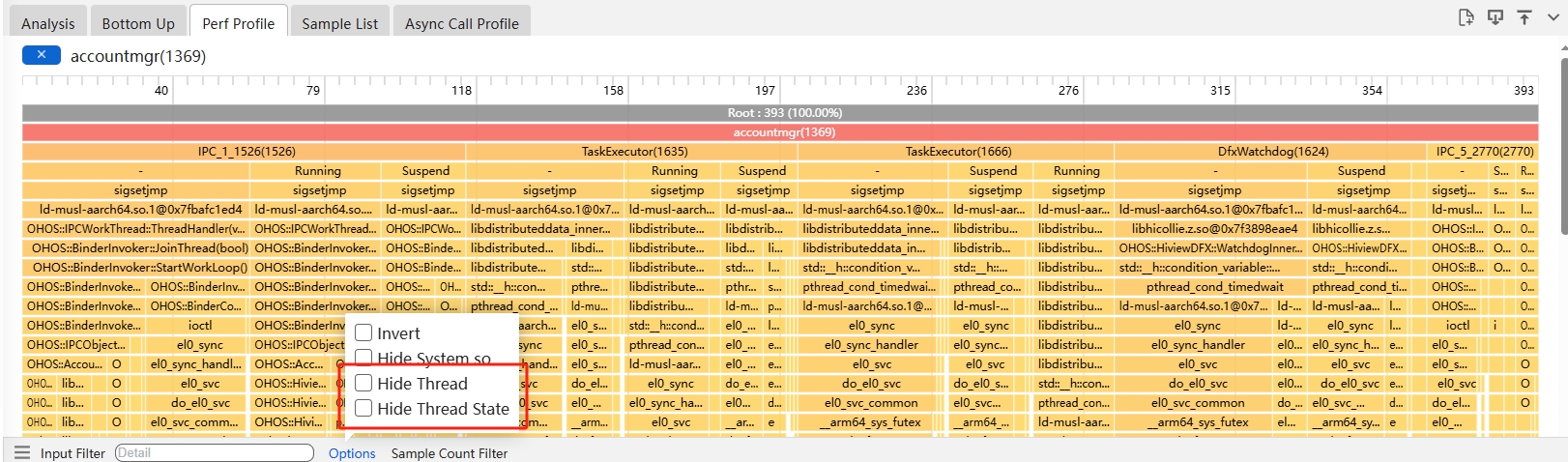

点击Perf Profile的Tab页底部的Options，会有四个CheckBox复选框。
-
Invert：反向输出调用树。
-
Hide System so：隐藏系统库文件。
-
Hide Thread：隐藏线程。
-
Hide Thread State：隐藏线程状态。
Hiperf支持过滤调用栈调用次数的展示风格

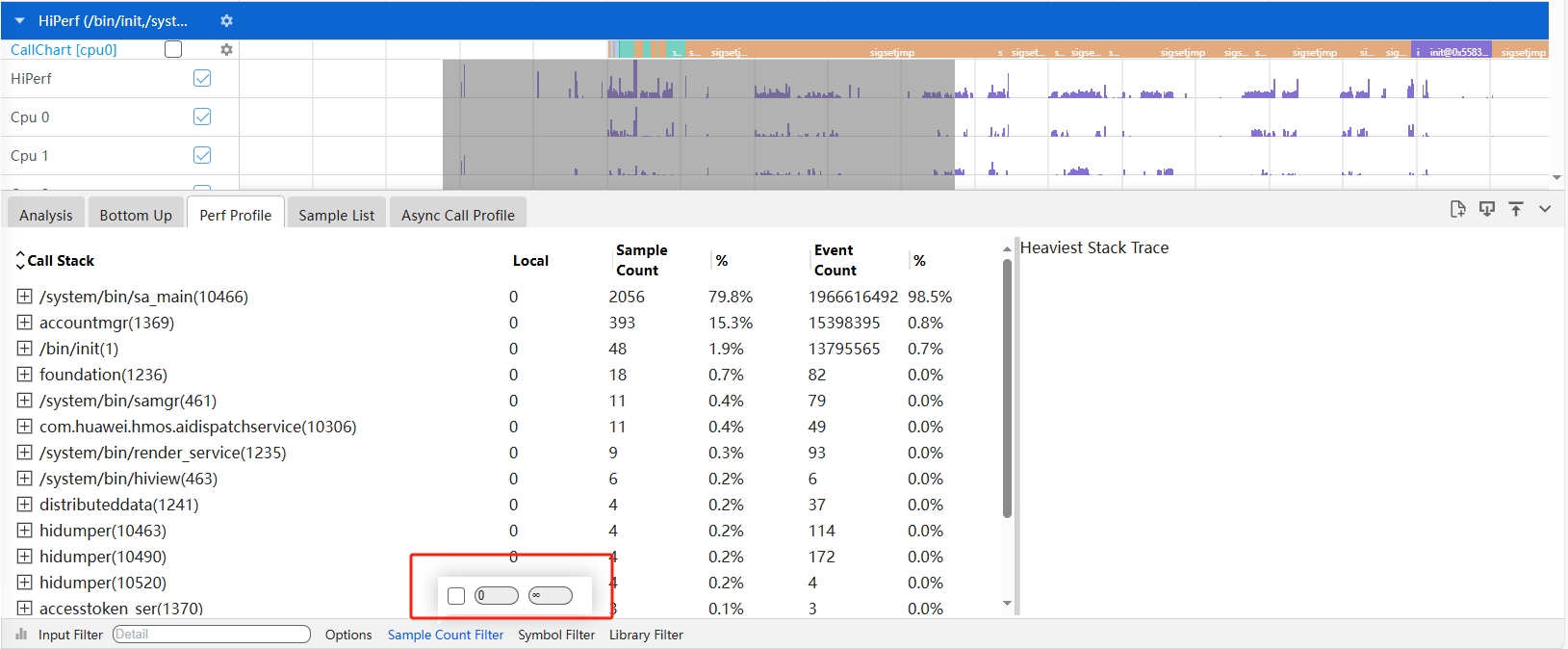

点击Perf Profile的Tab页底部的Sample Count Filter，可以填上区间值。过滤出符合该区间值调用次数的调用栈信息。
Hiperf功能的调用栈Group展示-数据分析支持剪裁功能
-

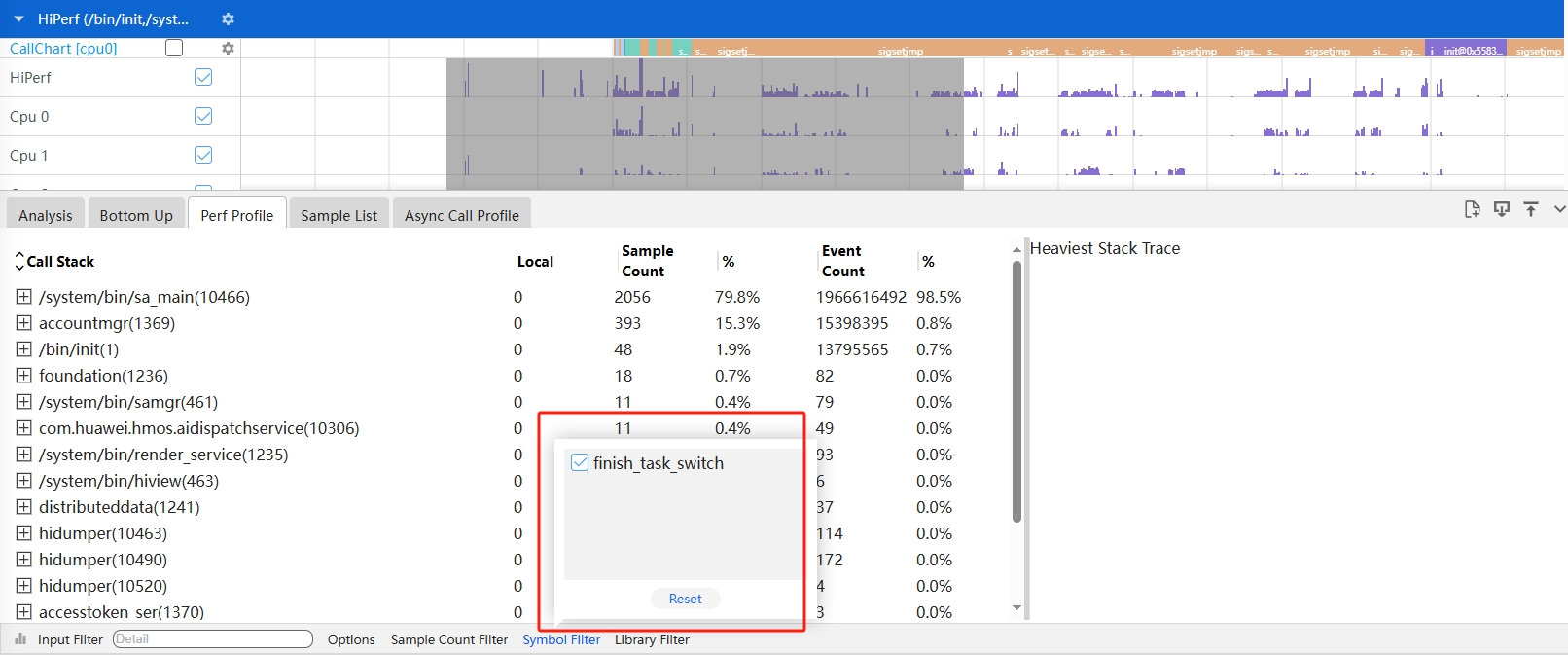

裁剪Callstack，点击Callstack上一个节点符号，再点击底部Symbol Filter按钮，则该符号自动被裁剪掉，同时将该节点往下所有的Callstack内容裁剪掉。
-
裁剪Library，点击Library上一个节点符号，再点击底部Library Filter按钮，则该符号自动被裁剪掉，同时将该节点往下所有的Callstack内容裁剪掉。
-
先选中要恢复的内容，再点击Reset按钮，将恢复选中的裁剪内容。
Hiperf功能的调用栈Group展示支持按条件过滤
在Input Filter输入关键字，会显示出带有该关键字的展示信息。
Hiperf辅助信息区展示调用栈
当在详细信息区选择一个符号时，将展示与该符号相关的完整的调用栈。对上展示到根节点，对下则展示CPU占用率最大的调用栈。调用栈右侧有Sliding
bar可以滚动。
如下图的Heaviest Stack Trace：
Hiperf的火焰图功能

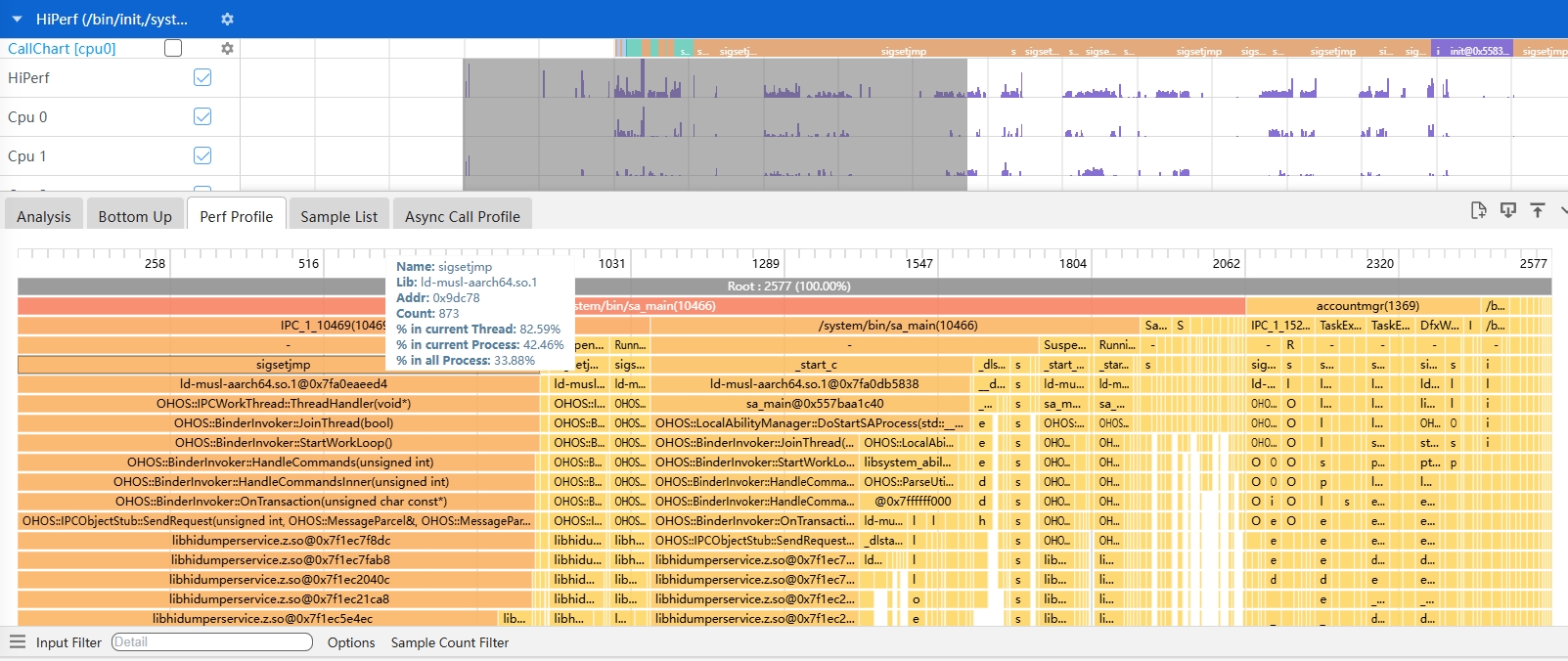

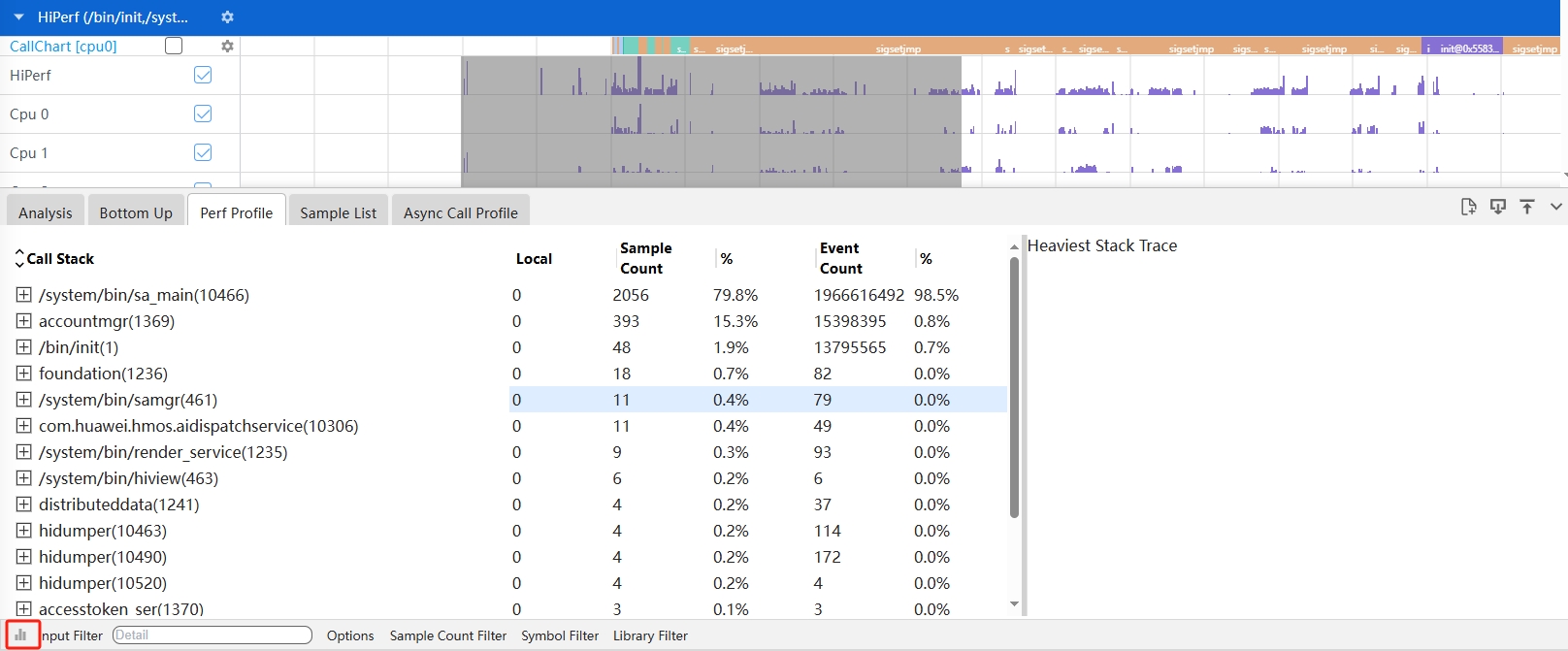

点击Perf Profile左下角的柱状图的图标，会切换到火焰图页面。
进入到火焰图页面，火焰图的展示跟 Perf Profile
的tab页的调用栈显示一致，鼠标放到色块上，悬浮框可以显示调用栈名称，Lib，Addr，Count，% in current Thread，% in
current Process，% in all Process。
Hiperf的show event count功能
在Hiperf的父级泳道图上增加筛选功能，可在Cpu Usage 和各种event
type之间选择，切换选择之后即可将Hiperf下级各个泳道图数据更新，悬浮框可以根据选择的事件名显示对应的event count。
Hiperf的CPU/进程级/线程级泳道支持时序火焰图， 按照每个时间点的调用栈显示功能

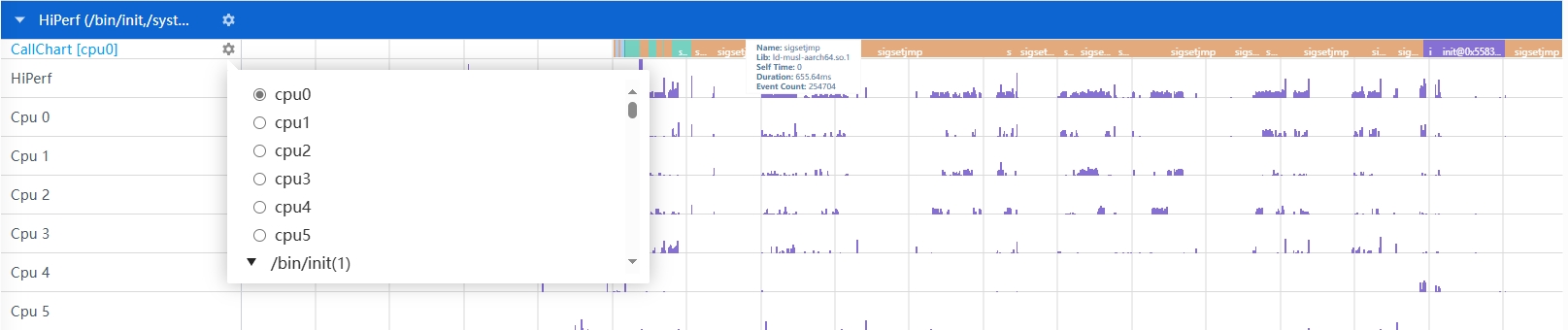

根据Hiperf父级泳道图所筛选的类型，来显示各个CPU或者线程的时序火焰图，用户可根据自己的需要，点击泳道图旁边的齿轮标志筛选出某个cpu
或者线程的时序火焰图数据。

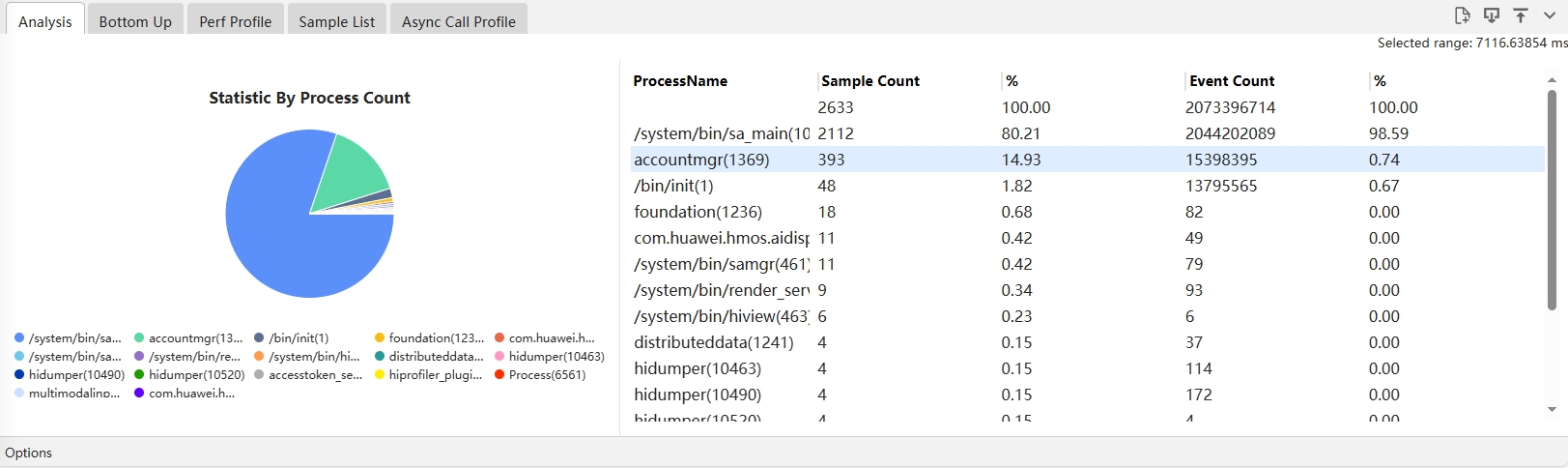

Hiperf的调用栈分析饼图/火焰图支持按进程、线程粒度可选， 饼图可以跳转到火焰图功能

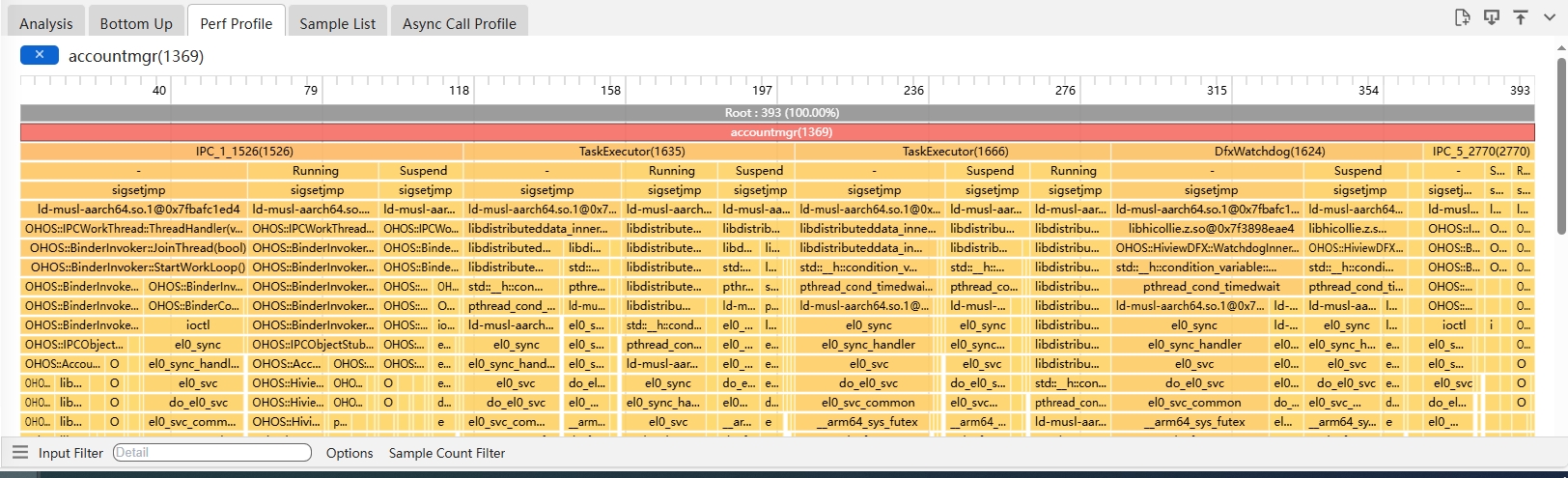

Hiperf分为process、thread、library、function四层，调用栈均可在每层的表格上鼠标点击右键跳转到对应的火焰图Tab页。火焰图上方标题显示是由哪一层跳转而来，点击关闭图标火焰图重置为当前框选范围的所有数据
如上图，右键点击hiprofiler_plugins可以跳转到下图
筛选面板新增Hide Thread、Hide Thread State筛选选项，Hiperf可隐藏线程和线程状态。
