Cpuprofiler抓取和展示说明

Cpuprofiler模板帮助ArkTs开发和测试分析虚拟机层执行开销大问题，提供Ts层耗时长函数和阶段。

Cpuprofiler的抓取

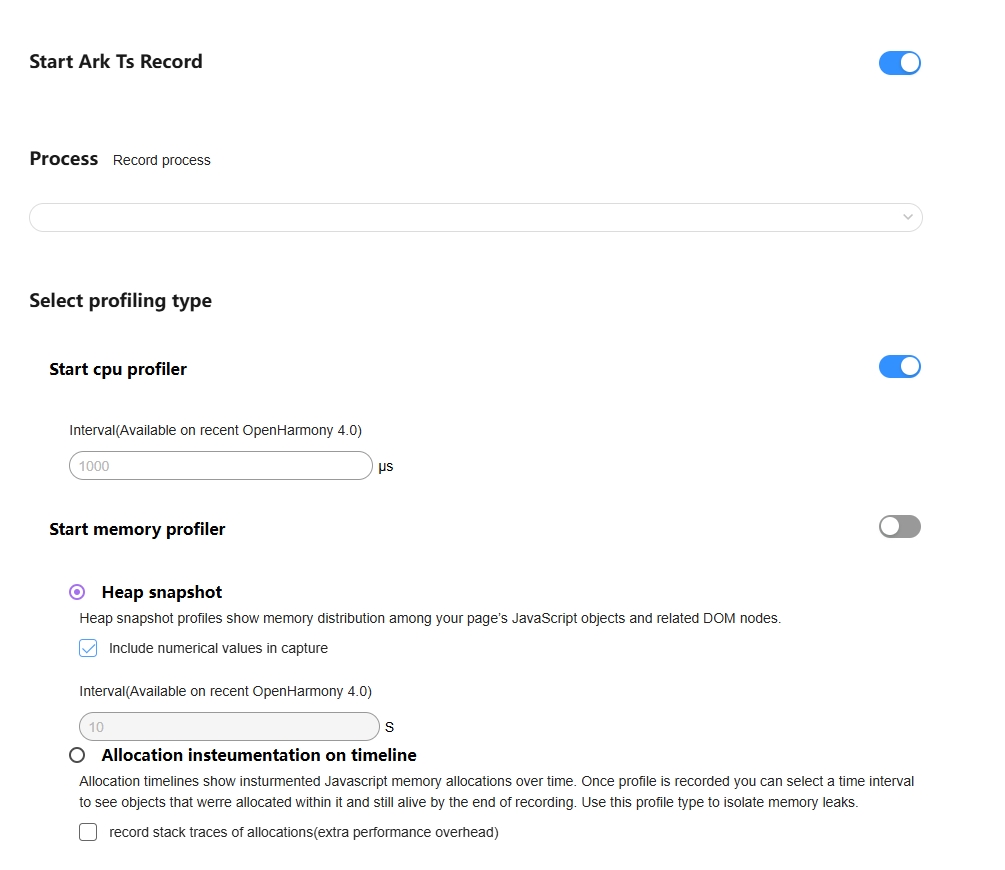

Cpuprofiler的抓取配置参数

打开Start Ark Ts Record总开关下面的Start cpu profiler开关抓取Cpuprofiler数据。

Cpuprofiler展示说明

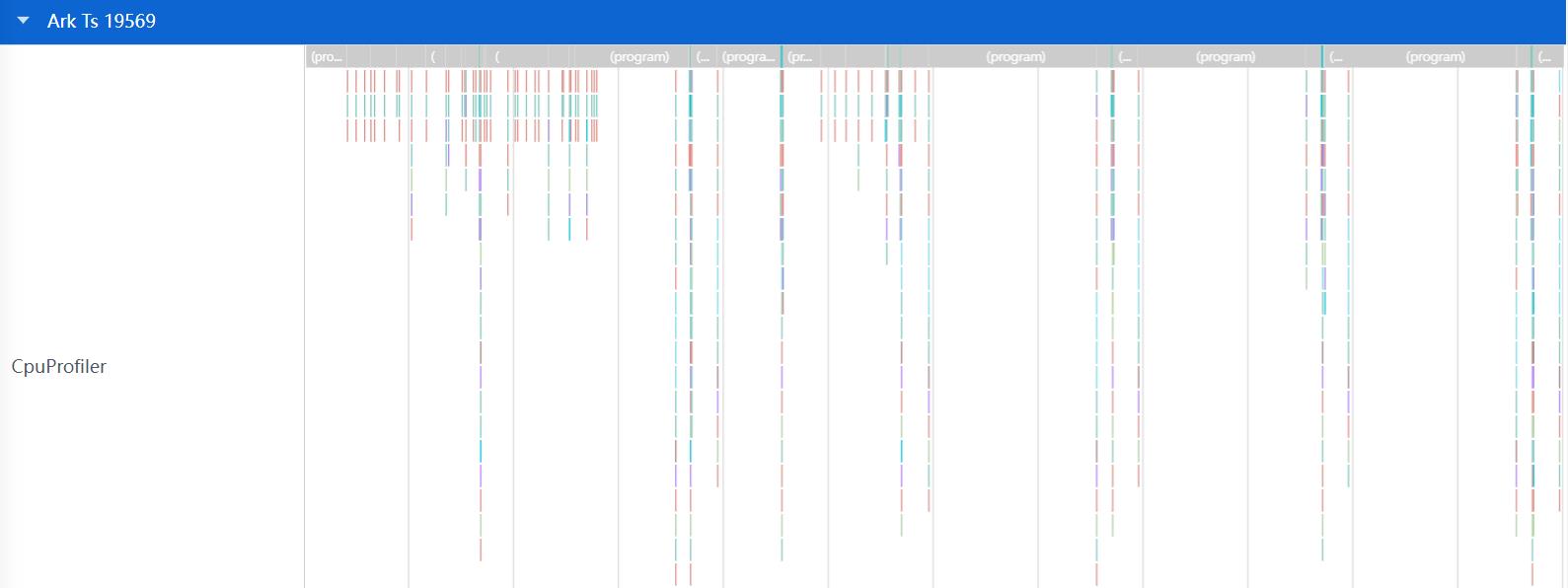

将抓取的Cpuprofiler文件导入到SmartPerf中，查看Ts层耗时长的函数和阶段。

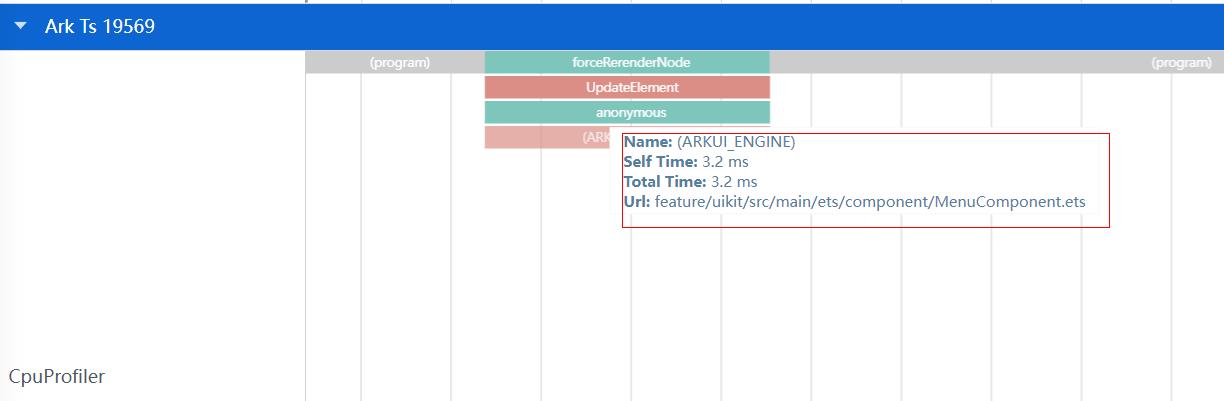

Cpuprofiler的泳道图悬浮显示

鼠标放到泳道图的Slice上会有悬浮框显示。

• Name : 函数名。


• Self Time: 函数自身执行时间(不包含其调用者)。


• Total Time : 函数自身及调用者的调用时间总和。


• Url : 函数所在的文件名称。


Cpuprofiler泳道图的点选和框选功能

点选或者框选泳道图上函数名的Slice，会显示Js Profiler Statistics，Js Profiler CallTree，Js Profiler BottomUp的Tab页信息。

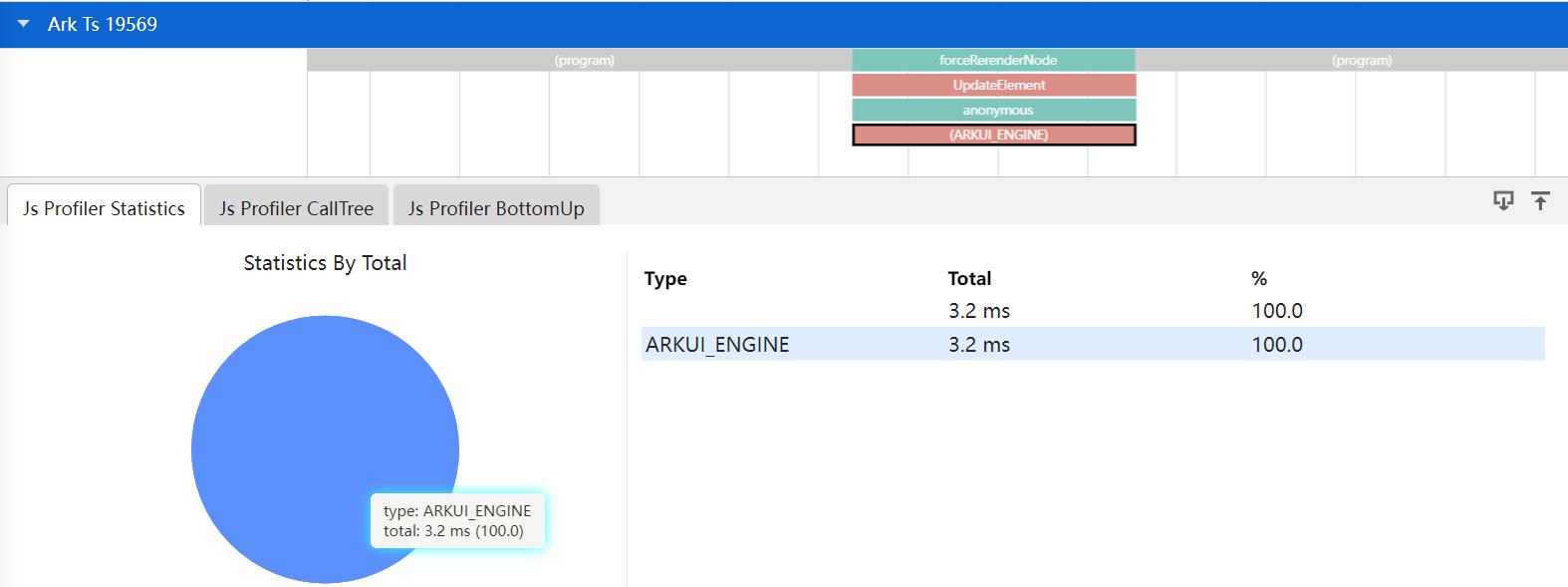

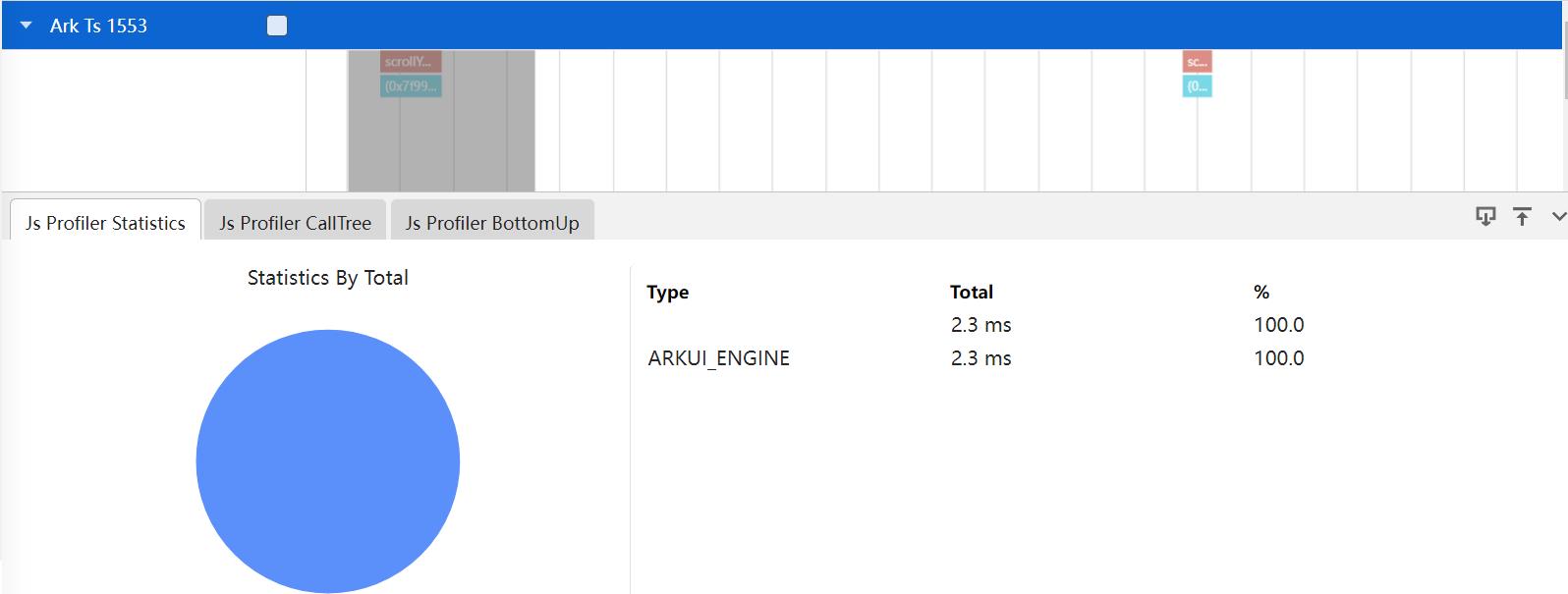

Js Profiler Statistics的Tab页显示数据的维度信息，以饼图和Table表的方式展示，如下图：

• Type : 维度名称，有九大维度(NAPI、ARKUI_ENGINE、BUTLTIN、GC、AINT、CINT、AOT、RUNTIME、OTHER）。


• Total : 时间。


• % : 时间占比。

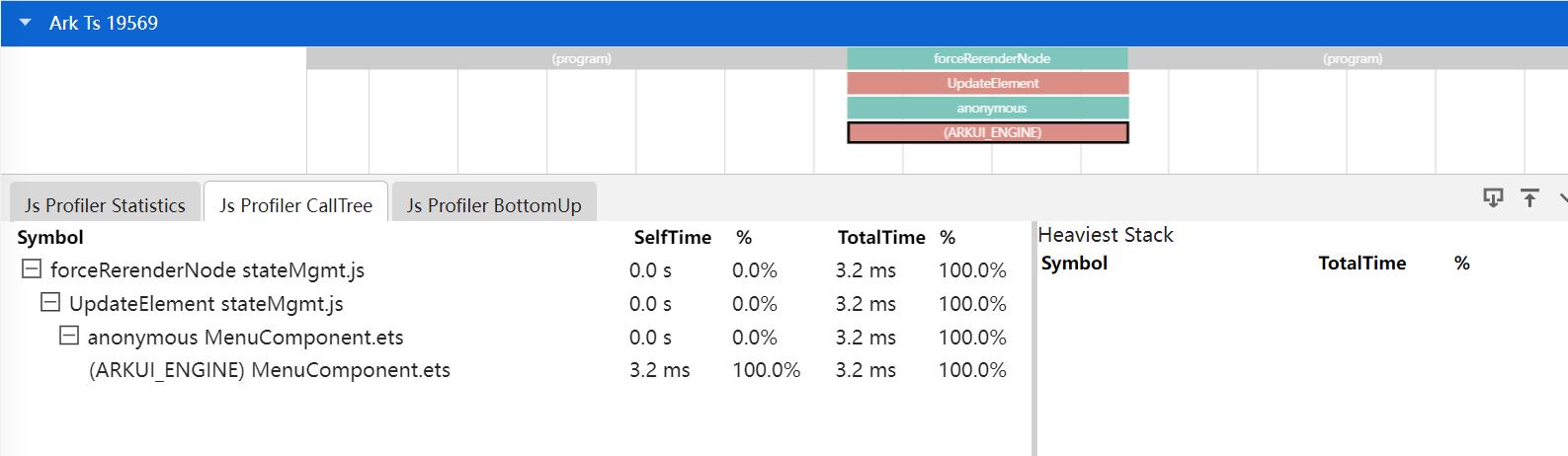

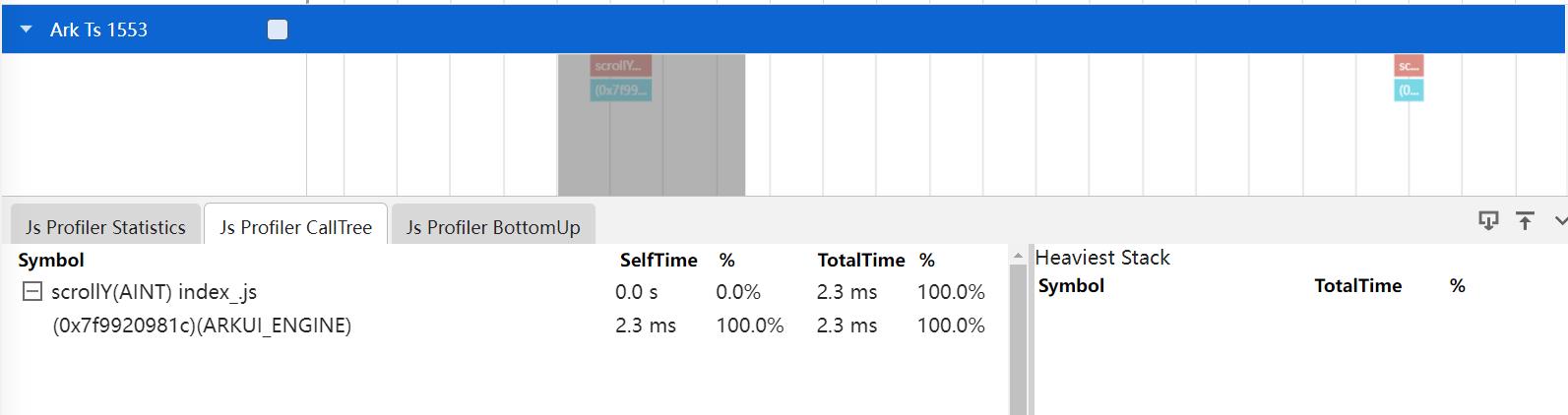

Js Profiler CallTree的Tab页把name，url，depth，parent相同的函数合并，构建成一个top down的树结构，以树形表格的形式显示，表格中显示函数调用关系，如下图：

• Symbol : 函数名。


• Self Time: 函数自身执行时间(不包含其调用者)。


• Total Time : 函数自身及调用者的调用时间总和。

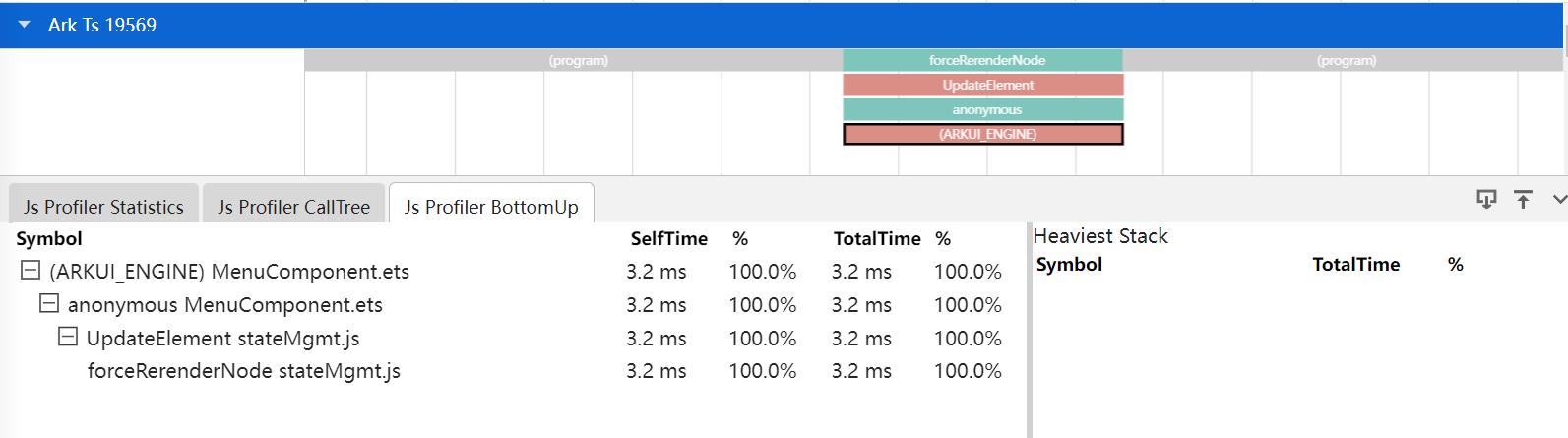

Js Profiler BottomUp的Tab页把name，url，depth，parent相同的函数合并，构建成一个bottom up的树结构，以树形表格的形式显示，只不过作为根节点的是被调用者，表格中显示函数被调用关系，如下图：

• Symbol : 函数名。


• Self Time: 函数自身执行时间(不包含其调用者)。


• Total Time : 函数自身及调用者的调用时间总和。


Cpuprofiler的Heaviest Stack功能

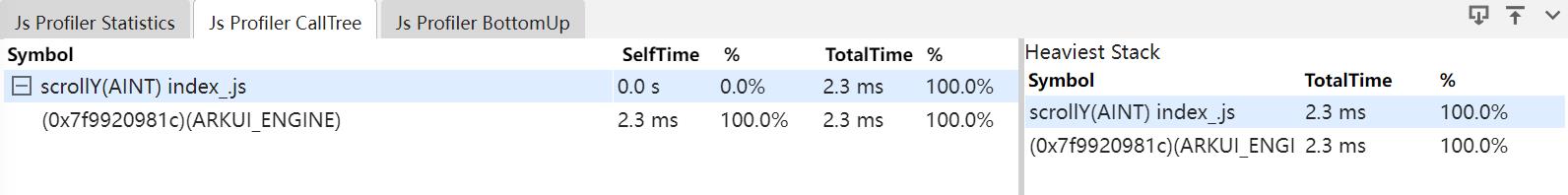

Js Profiler CallTree的Tab页的Heaviest Stack表格显示的是选中的函数的完整的调用栈。

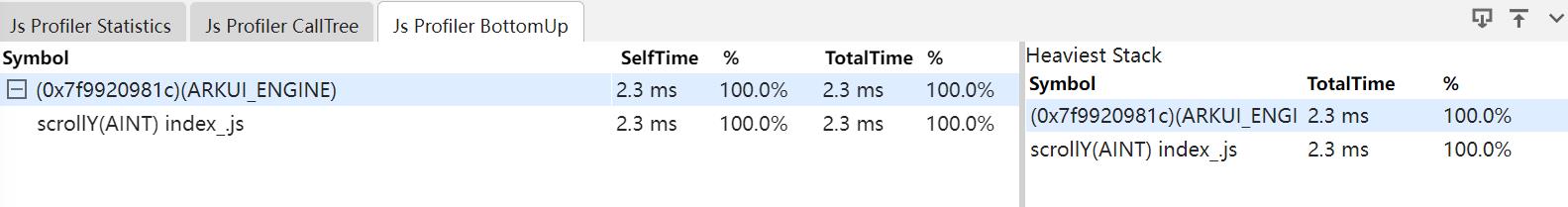

Js Profiler BottomUp的Tab页的Heaviest Stack表格显示的是选中的函数的完整的逆序调用栈。

• Symbol : 函数名。


• Total Time : 函数自身及调用者的调用时间总和。


• % : 总时间占比。
