TraceStreamer数据表概述

TraceStreamer可以将trace数据源转化为易于理解和使用的数据库。用户可以通过SmartPerf界面直观的研究系统跟踪数据，也可在理解TraceStreamer生成的数据库的基础上，在TraceStreamer的交互模式或者Smartperf的数据库查询模式下，使用SQL查询语句自由组装查看用户关心的数据。下文将对TraceStreamer生成的数据库进行详细描述，给用户使用SQL查询系统跟踪数据提供帮助。

TraceStreamer输出的数据表分类

• 常规泳道图数据表

• native memory数据源相关表

• perf相关数据表

• hisysevent相关数据表


TraceStreamer输出数据库包含以下表格

表名称	作用
animation	记录动效的响应时延和完成时延
app_name	记录HiSysEvent事件的事件名与IDE部分事件的字段名为APPNAME中存放的相关信息的映射关系
app_startup	记录了应用启动相关数据
args	记录方法参数集合
bio_latency_sample	记录IO操作相关方法调用，及调用栈数据
callstack	记录调用堆栈和异步调用信息，其中depth,stack_id和parent_stack_id仅在非异步调用中有效。当cookid不为空时，为异步调用，此时callid为进程唯一号，否则为线程唯一号
clk_event_filter	记录时钟相关的信息
clock_event_filter	此结构用来维护时钟事件，cpu与唯一的ID做关联
clock_snapshot	时钟号和时间，时钟名的映射表
cpu_measure_filter	cpu事件过滤器表
cpu_usage	记录CPU使用率事件
datasource_clockid	数据源和时钟号的映射表
data_dict	记录常用的字符串，将字符串和索引关联，降低程序运行的内存占用，用作辅助数据
data_type	记录数据类型和typeId的关联关系
device_info	记录设备分辨率和帧率
device_state	记录设备屏幕亮度，蓝牙，位置，wifi，音乐，媒体等信息
diskio	记录磁盘读写数据事件
dynamic_frame	记录动效帧的分辨率和结束时间等
ebpf_callstack	记录了采样相关信息
file_system_sample	记录了调用栈的相关信息
frame_maps	记录应用到RS的帧的映射关系
frame_slice	记录RS(RenderService)和应用的帧渲染
gpu_slice	记录RS的帧对应的gpu渲染时长
hidump	记录FPS（Frame Per Second）数据
hisys_all_event	记录了所有HiSysEvent事件相关的原始数据
hisys_event_measure	记录了HiSysEvent事件相关数据，目前HiSysEvent事件包括了异常事件，IDE事件，器件状态事件
instant	记录Sched_waking, sched_wakeup事件， 用作ThreadState表的上下文使用
irq	记录中断相关事件
js_config	记录了arkTs数据采集的相关配置
js_cpu_profiler_node	记录了cpu profiler中node节点的数据
js_cpu_profiler_sample	记录了cpu profiler中sample节点的数据
js_heap_edges	记录了js内存数据类对象对应的成员的信息
js_heap_files	记录了js内存数据的名称和时间
js_heap_info	记录了js内存数据类型，如nodes和edges的字段类型和数据总数
js_heap_location	记录了js内存location节点相关数据
js_heap_nodes	记录了js内存类对象和其成员的对应关系
js_heap_sample	记录了timeline模式下的时间轴信息
js_heap_string	记录了js内存数据中的字符串
js_heap_trace_function_info	记录了timeline模式下的调用栈的每个函数信息
js_heap_trace_node	记录了timeline模式下的调用栈信息
live_process	记录了一些实时的进程中执行的一些数据
log	记录hilog打印日志数据
measure	记录所有的计量值
measure_filter	记录一个递增的filterid队列，所有其他的filter类型在获取过程中，均从此数据列表中获取下一个可用的filter_id并做记录
memory_ashmem	记录了进程所占用的ashmem相关信息
memory_dma	记录了进程占用的DMA内存相关信息
memory_process_gpu	记录进程占用GPU内存相关信息
memory_window_gpu	记录窗口占用GPU内存相关信息
meta	记录执行解析操作相关的基本信息
native_hook	记录堆内存申请与释放相关的数据
native_hook_frame	记录堆内存申请与释放相关的调用栈
native_hook_statistic	记录堆内存申请与释放相关的统计信息
network	抓取网络信息传输时产生的一些相关信息
paged_memory_sample	记录内存操作相关方法调用，及调用栈数据
perf_callchain	记录Hiperf采样数据的调用栈信息
perf_files	记录Hiperf工具采集到的函数符号表和文件名
perf_report	记录Hiperf工具采集数据时的配置信息。包括抓取的事件类型，抓取数据的命令， 抓数据时指定的进程名称
perf_sample	记录Hiperf工具的采样信息
perf_thread	记录Hiperf工具采集到的进程和线程数据
process	记录所有的进程信息
process_measure	保存进程的所有计量值
process_measure_filter	将进程ID作为key1，进程的内存，界面刷新，屏幕亮度等信息作为key2，唯一确定一个filter_id
raw	此数据结构主要作为ThreadState的上下文使用，这张表是sched_waking,sched_wakup, cpu_idle事件的原始记录
sched_slice	此数据结构主要作为ThreadState的上下文使用，这张表是sched_switch事件的原始记录
smaps	记录进程的内存消耗的相关信息采样
stat	此结果用来统计数据解析中各类数据的数据条数，数据和合法性，数据的匹配程度（begin-end），数据的损失等，查看此结构对应的表，可对数据源有基本的了解
static_initalize	记录了so初始化相关数据
memory_cpu	记录了cpu内存数据
memory_profile	记录了sys/kernel/debug/mali0/ctx/$(pidof xxx)/mem_profile节点相关数据
memory_rs_image	记录了hidumper抓取的界面的内存大小相关数据
symbols	记录系统调用名称和其函数指针的对应关系，trace中用addr来映射function_name来节省存储空间
syscall	记录用户空间函数与内核空间函数相互调用记录
sys_event_filter	记录所有的filter
sys_mem_measure	记录了所有的系统内存相关的测量信息
task_pool	记录任务池相关数据，与callstack表相关联
thread	记录所有的线程信息
thread_state	记录线程状态信息
trace_config	记录trace数据源，proto的事件-plugin与其process_name
trace_range	记录ftrace数据与其他类型数据的时间交集，供前端展示数据时使用

表与事件来源

表名称	事件源	插件名	备注
animation	-	ftrace-plugin	记录动效的响应时延和完成时延
app_name	-	hisysevent-plugin	JSON数据源
args	-	ftrace-plugin	配合callstack使用
bio_latency_sample	-	-	IO操作相关方法调用，及调用栈数据
callstack	-	ftrace-plugin	异步或非异步的调用
cpu_measure_filter	-	ftrace-plugin	cpu跟踪器，cpu频率等
cpu_usage	-	cpu-plugin	cpu使用率
data_dict	通用的	-	所有字符串的记录
data_type	通用的	-	辅助表
device_info	-	ftrace-plugin	记录设备分辨率和帧率
device_state	通用的	hisysevent-plugin	记录设备屏幕亮度，蓝牙，位置等信息
dynamic_frame	-	ftrace-plugin	动效帧的分辨率和结束时间等
ebpf_callstack	-	-	磁盘读写相关的数据
file_system_callstack	-	-	ebpf文件系统
file_system_sample	-	-	ebpf文件系统
frame_maps	-	ftrace-plugin	帧渲染数据，app到RS的映射
frame_slice	-	ftrace-plugin	帧渲染数据
gpu_slice	-	ftrace-plugin	gpu渲染时长
hidump	-	hidump-plugin	FPS数据
hisys_all_event	-	hisysevent-plugin	JSON数据源
hisys_event_measure	-	hisysevent-plugin	JSON数据源
instant	-	ftrace-plugin	waking和wakeup事件
irq	-	ftrace-plugin	记录中断事件
js_config	-	arkts-plugin	arkTs数据采集的配置
js_cpu_profiler_node	-	arkts-plugin	记录了cpu profiler中node节点的数据
js_cpu_profiler_sample	-	arkts-plugin	记录了cpu profiler中sample节点的数据
js_heap_edges	-	arkts-plugin	js内存数据
js_heap_files	-	arkts-plugin	js内存数据
js_heap_info	-	arkts-plugin	js内存数据
js_heap_location	-	arkts-plugin	js内存数据
js_heap_nodes	-	arkts-plugin	js内存数据
js_heap_sample	-	arkts-plugin	js内存数据
js_heap_string	-	arkts-plugin	js内存数据
js_heap_trace_function_info	-	arkts-plugin	js内存数据
js_heap_trace_node	-	arkts-plugin	js内存数据
app_startup	-	ftrace-plugin	应用启动数据
static_initalize	-	ftrace-plugin	so初始化数据
memory_cpu	-	hidumper-plugin	cpu内存数据
memory_profile	-	hidumper-plugin	/sys/kernel/debug/mali0/ctx/$(pidof xxx)/mem_profile节点相关数据
memory_rs_image	-	hidumper-plugin	hidumper抓取的界面内存大小数据
live_process	-	process-plugin	Monitor数据
network	-	network-plugin	Monitor数据
diskio	-	diskio-plugin	Monitor数据
log	-	hilog-plugin	系统日志
measure	通用的	-	系统中的计量值（数值型）
measure_filter	通用的	-	计量值的查询辅助表
memory_ashmem	-	memory-plugin	进程所占用ashmem相关信息
memory_dma	-	memory-plugin	进程占用的DMA内存相关信息
memory_process_gpu	-	memory-plugin	进程占用GPU内存相关信息
memory_window_gpu	-	memory-plugin	窗口占用GPU内存相关信息
meta	通用的	-	记录解析现场数据（解析时间，数据类型，解析工具等）
native_hook	-	nativehook/hookdaemon	malloc && mmap内存数据
native_hook_frame	-	nativehook/hookdaemon	native_hook调用栈数据
native_hook_statistic	-	nativehook/hookdaemon	malloc && mmap统计数据
paged_memory_sample	-	-	网络数据传输相关的信息
perf_callchain	-	perf-plugin	perf数据（非插件模式）
perf_files	-	-	perf数据（非插件模式）
perf_report	-	-	perf数据（非插件模式）
perf_sample	-	-	perf数据（非插件模式）
perf_thread	-	-	perf数据（非插件模式）
process	-	ftrace-plugin	进程信息
process_measure	-	ftrace-plugin	进程内存
process_measure_filter	-	ftrace-plugin	process_measure的辅助表
raw	-	ftrace-plugin	线程唤醒信息
sched_slice	-	ftrace-plugin	配合线程状态表使用，sched_switch的原始数据
smaps	-	memory-plugin	进程的内存消耗
stat	通用的	-	记录不同种类数据的数据量
symbols	-	ftrace-plugin	符号表（地址到字符串的映射）
syscall	-	ftrace-plugin	系统调用 sys_enter/exit
sys_event_filter	-	ftrace-plugin
sys_mem_measure	-	memory-plugin	系统内存
thread	通用的	-	线程信息（常用）
thread_state	通用的	ftrace-plugin	线程调度图（常用）
trace_config	通用的	hisysevent-plugin	记录trace数据源
trace_range	通用的	-	trace数据的时长
clock_snapshot	通用的	通用的	时钟号和时间，时钟名的映射表
datasource_clockid	通用的	通用的	数据源和时钟号的映射表
task_pool	-	-	任务池数据

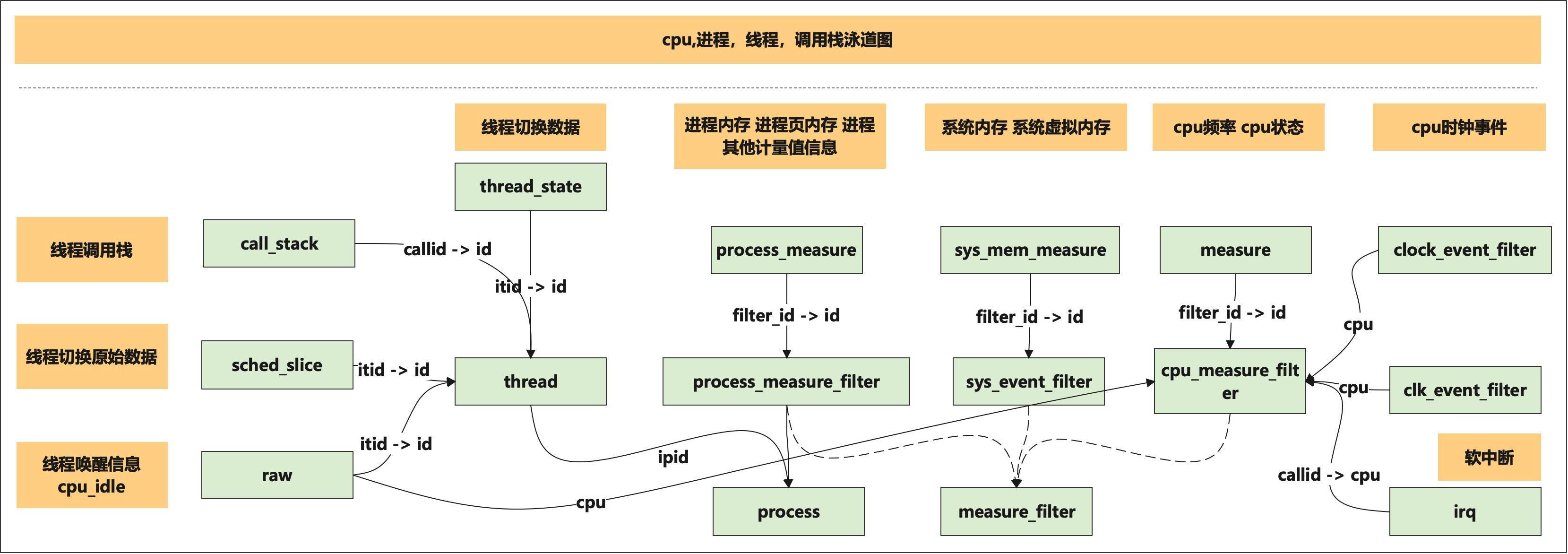

表格关系图

---

进程表与线程表关系

当一个进程或者线程结束后，系统可能再次将该进程号或者线程号分配给其他进程或者线程，造成一个进程号或线程号代表多个进程或线程的情况。
Process和Thread表中的id字段可以唯一标识进程和线程。process表中的id在其他表中用作ipid字段。thread表中的id在其他表中用作itid字段。
thread表通过ipid字段关联process表的id字段，可以查询线程归属进程。

查询举例

• 已知pid = 123,查看当前进程下的所有线程信息,可以使用如下SQL语句：
  select thread.* from thread, process where process.pid = 123 and thread.ipid = process.id

线程表与线程运行状态表关系图

thread_state表记录所有线程的运行状态信息，包含ts(状态起始时间)，dur(状态持续时间)，cpu, itid, state（线程状态）。 thread表的id字段与thread_state表的itid字段相关联。

查询举例

• 已知tid = 123, 查看当前线程的所有运行状态信息，可以使用如下SQL语句：
  select thread_state.* from thread, thread_state where thread.tid = 123 and thread.id = thread_state.itid

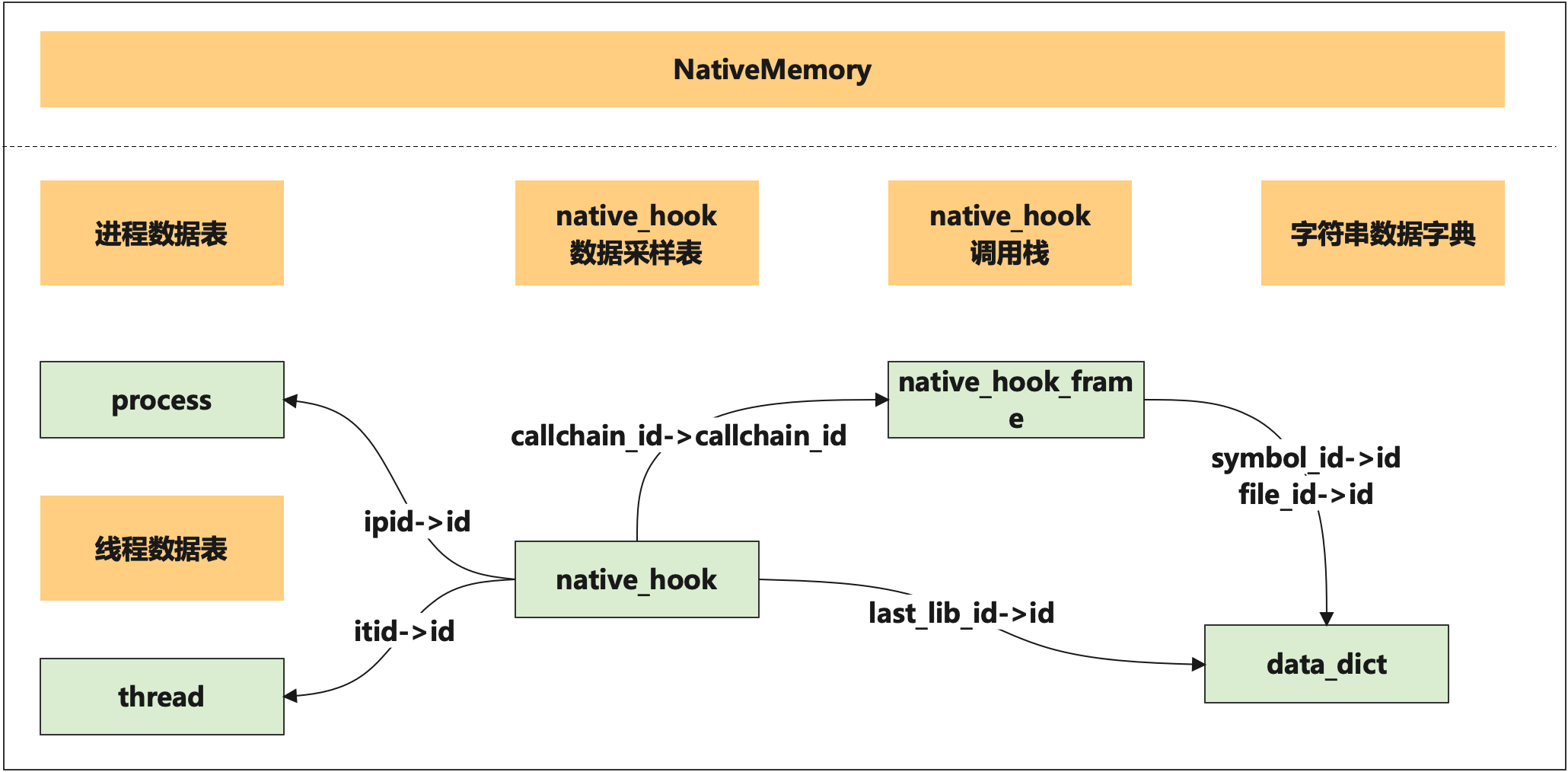

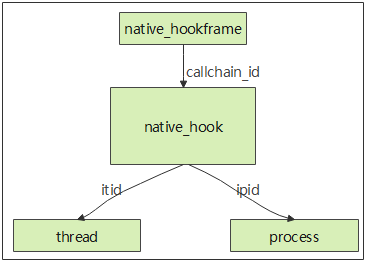

堆内存数据变化表关系图

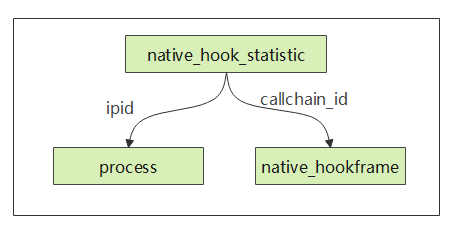

native_hook表记录堆内存申请(AllocEvent)和释放(FreeEvent)数据。native_hook表通过ipid和itid字段分别与process和thread表的id字段关联，通过callchain_id与native_hook_frame表的callchain_id字段相关联。
native_hook表字段解释如下：

• callchain_id：唯一标识一次堆内存申请或释放， 通过与native_hook_frame表关联可以拿到当前申请或释放的函数调用堆栈。
• addr：堆内存申请/释放的地址。
• native_hook_size：堆内存申请/释放的大小。

native_hook_frame表记录内存申请/释放的调用堆栈。通过callchain_id区分一组调用堆栈，depth为堆栈深度，depth为0时，表示当前行为栈顶数据。

native_hook_statistic表记录内存申请/释放的统计信息。通过callchain_id区分一组调用堆栈。每个统计事件将记录当前事件的callchain_id，并统计当前调用栈内存分配/释放的总次数和总大小。

查询举例

• 已知tid = 123，查看当前线程的所有堆内存变化信息，可以使用如下SQL语句：
  select native_hook.* from thread, native_hook where thread.tid = 123 and thread.id = native_hook.itid
• 已知callchain_id = 1, 查看当前内存变化调用堆栈
  select * from native_hook_frame where callchain_id = 1
• 已知callchain_id = 1, 查看当前内存变化调用堆栈对应的统计信息
  select * from native_hook_statistic where callchain_id = 1

日志表与进程线程表关系图

log表记录日志信息。可以根据seq字段的连续性，来判断是否存在日志丢失的情况。

查询举例

• 已知tid = 123，查看当前线程的所有error级别的日志，可以使用如下SQL语句：
  select * from log where tid = 123 and level = "error"

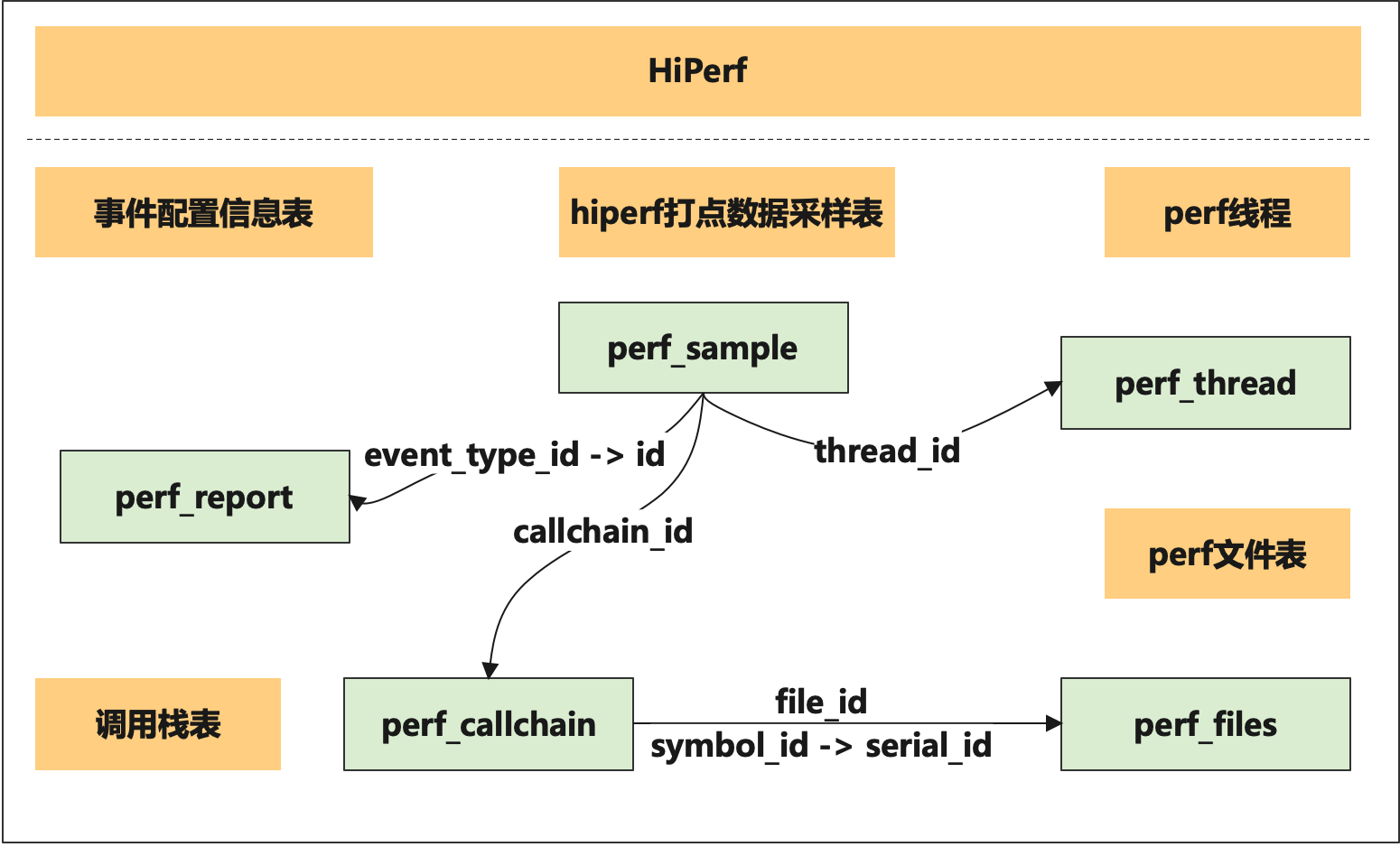

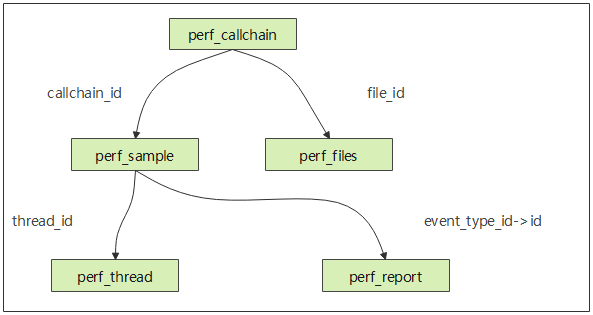

perf表之间关系图

• perf_report：此表记录Hiperf工具采集数据时的配置信息。
• perf_thread：此表记录hiperf采集到的进程和线程数据。
• perf_sample：此表中记录Hiperf工具的采样信息。id唯一表示一次采样记录，通过callchain_id与perf_callchain表中的callchain_id字段相关联。thread_id为线程号,与perf_thread表中的thread_id字段相关联。event_type_id为当前采样的事件类型id，与perf_report表中的id字段相关联。
• perf_callchain：此表格记录的是调用栈信息。
• Perf_files：此表格主要存放着获取到的函数符号表和文件信息。file_id唯一表示一个文件，与perf_callchain表中的file_id字段相关联。

查询举例

• 已知同步后的时间戳为28463134340470，查询采样数据
  select * from perf_sample where timestamp_trace = 28463134340470

• 已知同步后的时间戳为28463134340470，查询采样数据对应的的调用栈信息
  select A.* from perf_callchain as A, perf_sample as B where B.timestamp_trace = 28463134340470 and A.callchain_id = B.callchain_id

• 已知同步后的时间戳为28463134277762，查询采样数据的函数名及文件路径
  select A.*, B.name, C.path from perf_sample as A, perf_callchain as B, perf_files as C where A.timestamp_trace = 28463134277762 and B.callchain_id = A.callchain_id and B.callchain_id = 0 and B.file_id = C.file_id and C.serial_id = 0

• 已知线程号为6700，查询所有的采样记录
  select * from perf_sample where thread_id = 6700

• 已知进程号为7863，查询所有的采样记录
  select A.* from perf_sample as A, perf_thread as B where B.process_id = 7863 and A.thread_id = B.thread_id

• 查询所有采样对应的事件类型
  select A.*, B.report_value from perf_sample as A, perf_report as B where A.event_type_id = B.id

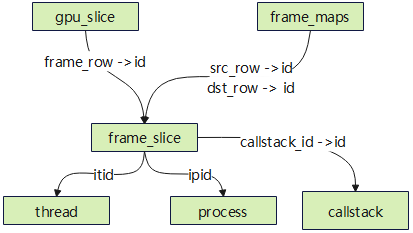

帧渲染表之间的关系图

frame_slice: 记录RS(RenderService)和应用的帧渲染。
gpu_slice: 记录RS的帧对应的gpu渲染时长。
frame_maps:记录应用到RS的帧的映射关系。

查询示例

• 已知进程，查询进程对应的实际渲染帧
  select * from frame_slice where ipid = 1

• 已知进程的实际渲染帧的dst为12，求其对应的RS进程的渲染帧
  select * from frame_slice where id = 12

• 已知RS的渲染帧在frame_slice中所在行是14，求其对应的GPU渲染时长
  select * from gpu_slice where frame_row = 14

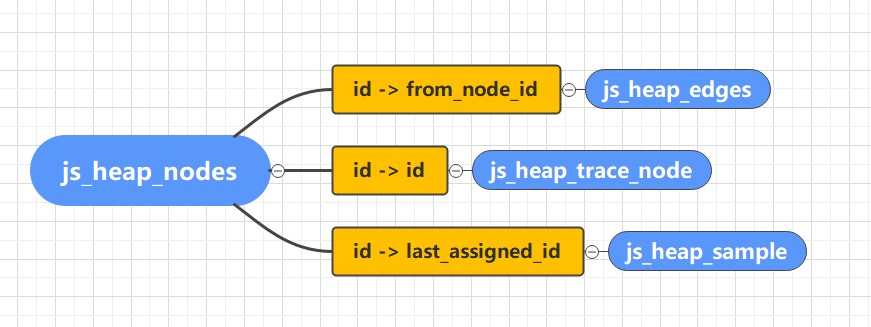

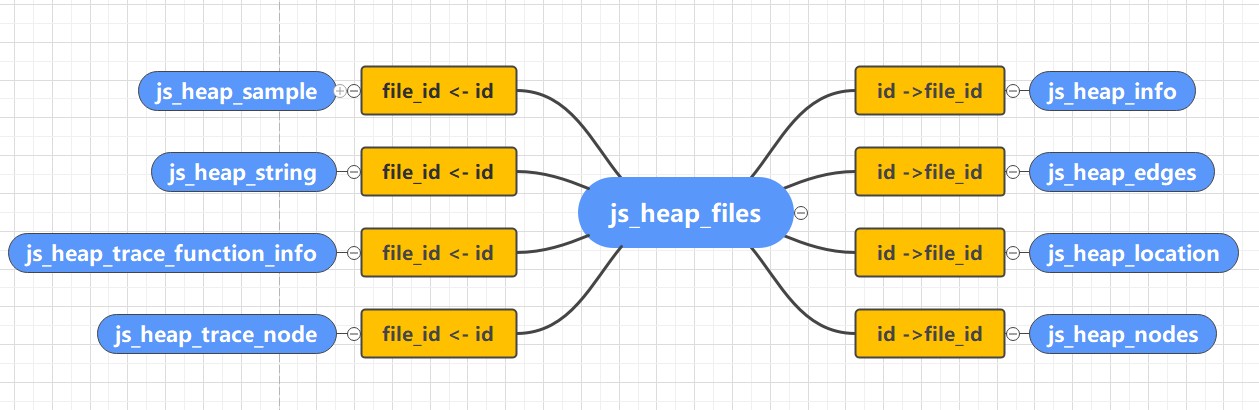

JS内存数据表关系图

js_heap_files：记录js内存数据的文件名和文件索引

js_heap_nodes:记录js内存类对象数据
js_heap_edges:记录js内存类对象的成员数据
js_heap_trace_node:记录timeline的调用栈信息
js_heap_sample:记录timeline的时间轴信息

TraceStreamer输出数据库表格详细介绍

app_name表

表结构

Columns Name	SQL TYPE
id	INT
app_name	INT
app_key	INT

表描述

记录HiSysevent上报事件中的IDE相关事件中APPNAME的表关联信息。

字段详细描述

• id：用于与表hisys_event_measure表中的key_id字段做对应
• app_name：对应的事件的信息ID
• app_key：对应的事件的APPNAME字段的信息ID

args表

表结构

Columns Name	SQL TYPE
id	INT
key	INT
datatype	INT
value	INT
argset	INT

表描述

记录方法的参数集合。

字段详细描述

• id: 唯一标识
• key：键
• datatype：数据类型
• value：取值
• argset：参数集合

bio_latency_sample表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
type	INT
ipid	INT
itid	INT
start_ts	INT
end_ts	INT
latency_dur	INT
tier	INT
size	INT
block_number	TEXT
path	TEXT
dur_per_4k	INT

表描述

记录IO操作相关方法调用，及调用栈数据。

字段详细描述

• id: 唯一标识
• callchain_id：调用栈的唯一标识。与ebpf_callstack表中callchain_id字段关联
• type：事件类型其取值为枚举类型（DATA_READ，DATA_WRITE，METADATA_READ， METADATA_WRITE，PAGE_IN，PAGE_OUT）
• ipid：TS内部进程号
• itid：TS内部线程号
• start_ts：开始时间
• end_ts：结束时间
• latency_dur：总延迟
• tier：优先级
• size：文件大小
• block_number：数据量大小（一般为4K）
• path：路径id
• dur_per_4k：每4k数据的平均延迟

callstack表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
dur	INT
callid	INT
cat	TEXT
name	TEXT
depth	INT
cookie	INT
parent_id	INT
argsetid	INT
chainId	TEXT
spanId	TEXT
parentSpanId	TEXT
flag	TEXT

表描述

记录调用堆栈和异步调用信息，其中depth,stack_id和parent_stack_id仅在非异步的调用中有效。当cookid不为空时，为异步调用，此时callid为进程唯一号，否则为线程唯一号。

字段详细描述

• id: 唯一标识
• ts: 数据事件上报时间戳
• dur：调用时长
• callid：调用者的ID，比如针对线程表里面的id
• cat: 表示当前栈帧属于哪个业务(binder/workqueue/null)
• name：调用名称
• depth：调用深度
• cookie: 异步调用的cookie值
• parent_id：父调用的id
• argsetid: 调用的参数列表，关联args表的id字段
• chainId:分布式数据中的chainId,id相同则表示为同一个分布式的调用栈
• spanId：分布式调用关联关系，当前帧的id
• parentSpanId: 分布式调用关联关系，当前帧的parent的SpanId，对应当前表的spandId
• flag：C表示分布式调用发送方，S表示接受方

clk_event_filter表

表结构

Columns Name	SQL TYPE
id	INT
type	TEXT
name	TEXT
cpu	INT

表描述

记录时钟信息。

字段详细描述

• id: 与measure表的filterId字段关联
• type：时钟事件类型
• name：时钟事件名称
• cpu: cpu编号

clock_event_filter表

表结构

Columns Name	SQL TYPE
id	INT
type	TEXT
name	TEXT
cpu	INT

表描述

此结构用来维护时钟事件，cpu与唯一的ID做关联。

主要字段描述

• id: 与measure表的filterId字段关联
• Type：时钟事件类型
• Name：时钟事件名称
• cpu: cpu编号

cpu_measure_filter表

表结构

Columns Name	SQL TYPE
id	INT
name	TEXT
cpu	INT

表描述

将cpu号作为key1，cpu的频率，空闲等状态作为key2，唯一确定一个filter_id。

主要字段描述

• id: 与measure表的filterId字段关联
• name: 事件名(cpu_idle/cpu_frequency/cpu_frequency_limits_max/cpu_frequency_limits_min)
• cpu：cpu号

cpu_usage表

表结构

Columns Name	SQL TYPE
ts	INT
dur	INT
total_load	REAL
user_load	REAL
system_load	REAL
process_num	INT

表描述

记录了/proc/pid/stat与CPU使用率相关的数据。

主要字段描述

• ts: 数据上报时间
• dur: 持续时间
• total_load：总负荷
• user_load：用户负载
• system_load：系统负载
• process_num：线程数

data_dict表

表结构

Columns Name	SQL TYPE
id	INT
data	TEXT

表描述

此表记录了一个数据类型ID和字符串的映射。

主要字段描述

• id：索引值
• data：字符串

data_type表

表结构

Columns Name	SQL TYPE
id	INT
typeId	INT
desc	TEXT

表描述

此表记录了一个数据类型ID和数据描述的映射。

主要字段描述

• id: 唯一标识
• typeId:：数据类型id
• Desc：数据类型描述

diskio表

表结构

Columns Name	SQL TYPE
ts	INT
dur	INT
rd	INT
wr	INT
rd_speed	REAL
wr_speed	REAL
rd_count	INT
wr_count	INT
rd_count_speed	REAL
wr_count_speed	REAL

表描述

记录了与磁盘读写相关的数据。

主要字段描述

• ts：时间戳
• dur: 持续时间
• rd: 当前时间段的读取量
• wr: 当前时间段的写入量
• rd_speed:当前时间段的读取速度
• wr_speed:当前时间段的写入速度
• rd_count:读取的数据总量
• wr_count:写入的数据总量
• rd_count_speed：读数据的平均速度
• wr_count_speed：写入数据的平均速度

ebpf_callstack表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
depth	TEXT
ip	TEXT
symbols_id	INT
file_path_id	INT

表描述

记录了与磁盘读写相关的数据。

主要字段描述

• id: 唯一标识
• callchain_id：调用栈的唯一标识
• depth：调用栈深度。取值为零时表示栈顶
• ip：调用栈ip
• symbols_id：调用栈函数名称, 与data_dict中的id字段关联
• file_path_id：调用栈函数所属文件路径, 与data_dict中的id字段关联

file_system_sample表

表结构

Columns Name	SQL TYPE
callchain_id	INT
type	INT
ipid	INT
itid	INT
start_ts	INT
end_ts	INT
dur	INT
return_value	TEXT
error_code	TEXT
fd	INT
file_id	INT
size	INT
first_argument	TEXT
second_argument	TEXT
third_argument	TEXT
fourth_argument	TEXT

表描述

记录了调用栈的相关信息。

主要字段描述

• callchain_id：调用栈信息ID与file_system_callstack表中call_chain_id字段相关联
• type：对应文件操作open，close，read，write
• ipid：样本所属的内部进程ID，关联process表id
• itid: 样本所属的内部线程ID，关联thread表id
• start_ts：开始时间
• end_ts：结束时间
• dur：耗时
• return_value：文件操作的返回值
• error_code：文件操作发生错误时的错误码
• fd：文件描述符fd
• file_id：当type为open，close时为其操作的文件路径，当type为read，write时为固定字段（null）
• size：在type为read，write时对应的文件的读或者写的大小
• first_argument：参数一
• second_argument：参数二
• third_argument：参数三
• fourth_argument：参数四

hidump表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
fps	INT

表描述

此表记录了设备的帧率信息，fps。

相关字段描述

• id: 唯一标识
• ts: 数据上报时间戳
• fps：帧率值

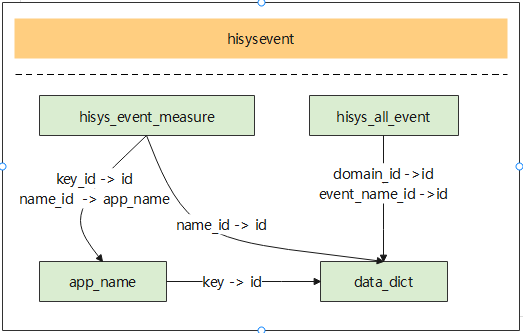

hisys_event_measure表

表结构

Columns Name	SQL TYPE
serial	INT
ts	INT
name_id	INT
key_id	INT
type	INT
int_value	REAL
string_value	TEXT

表描述

记录所有的system event事件的相关数据，及其相关表的映射信息。

相关字段描述

• serial：每条数据过来携带唯一一条id作为标识
• ts: 数据上报时间戳
• name_id：存放事件对应的ID，与data_dict表相关联可以取出对应的字段
• key_id：存放事件包含的字段的ID，与表app_name的id字段相关联，找到app_name表的 id字段对应行的app_key字段与表data_dict表相关联取出对应的字段
• type：存放事件所包含的字段的值所属的类型为int型还是string（0为int，1为string）
• int_value：存放本事件所包含的字段的int型的值
• string_value：存放本事件所包含的字段的string型的值

instant表

表结构

Columns Name	SQL TYPE
ts	INT
name	TEXT
ref	INT
wakeup_from	INT
ref_type	TEXT
value	REAL

表描述

记录了系统中的waking和wakeup事件。

字段描述

• ts：唤醒时间
• name：唤醒事件的名称
• ref：索引号
• wakeup_from：唤醒当前线程的内部线程号（itid）
• ref_type：描述了value字段的类型（一般取值为itid）
• value：一般为当前线程的内部线程号取值

irq表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
dur	INT
callid	INT
cat	TEXT
name	TEXT
depth	INT
cookie	INT
parent_id	INT
argsetid	INT
flag	TEXT

表描述

记录中断相关事件。

相关字段描述

• id: 唯一标识
• ts: 数据上报时间戳
• dur：调用中断时长
• callid：调用中断者的ID，比如针对线程表里面的id
• cat：调用栈数据类型（取值范围：irq，softirq, ipi）
• name：调用中断的名称
• depth：中断调用的深度
• cookie: 异步调用的cookie值
• parent_id：父调用中断的id
• argsetid: 跟arg_view中的argset关联，保存irq的名字以及值（irq=5 name=IPI）
• flag: 1表示硬中断

js_config表

表结构

Columns Name	SQL TYPE
pid	INT
type	INT
interval	INT
capture_numeric_value	INT
trace_allocation	INT
enable_cpu_profiler	INT
cpu_profiler_interval	INT

表描述

记录arkTs数据采集的相关配置。

相关字段描述

• pid:目标进程ID。
• type:JS数据类型，取值与枚举HeapType对应，0表示JS内存数据为snapshot类型，1表示JS内存数据为timeline类型，-1表示没有JS内存数据。
• interval:当type=0时生效，单位是秒，表示一次snapshot事件和下一次snapshot事件之间的间隔。
• capture_numeric_value:当type=0时生效，表示是否同时抓取numeric。
• track_allocation:当type=1时生效，表示是否抓取allocations。
• enable_cpu_profiler:表示是否存在cpuprofiler的数据。
• cpu_profiler_interval:表示cpuprofiler数据的采集间隔。

js_cpu_profiler_node表

表结构

Columns Name	SQL TYPE
function_id	INT
function_index	INT
script_id	INT
url_index	INT
line_number	INT
column_number	INT
hit_count	INT
children	INT
parent_id	INT

表描述

记录cpu profiler中node节点的数据。

相关字段描述

• function_id: 函数的ID号。
• function_index:函数名称在data_dict中的索引号。
• script_id:关联到的类对象所在文件的绝对路径ID。
• url_index:关联到的类对象所在文件的绝对路径名称在data_dict中的索引号。
• line_number:类对象所在文件的行号。
• column_number:类对象所在文件的列号。
• hit_count:采样次数。
• children:子节点的id号。
• parent_id:父节点的id号。

js_cpu_profiler_sample表

表结构

Columns Name	SQL TYPE
id	INT
function_id	INT
start_time	INT
end_time	INT
dur	INT

表描述

记录了cpu profiler 中sample节点的数据。

相关字段描述

• id: ts内部ID号。
• function_id:函数的ID号。
• start_time:数据上报的起始时间。
• end_time:数据上报的终止时间。
• dur:数据上报的间隔时间。

js_heap_edges表

表结构

Columns Name	SQL TYPE
file_id	INT
edge_index	INT
type	INT
name_or_index	INT
to_node	INT
from_node_id	INT
to_node_id	INT

表描述

记录js内存数据类对象对应的成员的信息。

相关字段描述

• file_id：文件ID
• edge_index：成员的索引号
• type：成员的类型，取值范围为js_heap_info表中的edge_types
• name_or_index：数据名称，取值为js_heap_string表中的下标索引
• to_node：此成员指向的类对象在nodes数组中的索引
• from_node_id：类对象ID，该类对象指向此成员数据
• to_node_id：此成员指向到的类对象nodes数组中的ID

js_heap_files表

表结构

Columns Name	SQL TYPE
id	INT
file_name	TEXT
start_time	INT
end_time	INT
self_size	INT

表描述

记录了js内存数据的文件名称和时间。

相关字段描述

• id：文件ID
• file_name：文件名称
• start_time：数据抓取的起始时间
• end_time：数据抓取的终止时间
• self_size: 当前snapshot中所有node的size之和

js_heap_info表

表结构

Columns Name	SQL TYPE
file_id	INT
key	TEXT
type	INT
int_value	INT
str_value	TEXT

表描述

记录了js内存数据类型，如nodes和edges的字段类型和数据总数。

相关字段描述

• file_id：文件ID
• key：类型名称
• type：数据类型索引
• int_value：int类型的数据值，如count类型数据
• str_value：string类型的数据值，如typename

js_heap_location表

表结构

Columns Name	SQL TYPE
file_id	INT
object_index	INT
script_id	INT
line	INT
column	INT

表描述

记录了js内存location节点相关数据，此表目前无抓取到的数据。

相关字段描述

• file_id：文件ID
• object_index：与location关联的类对象的索引，取值为js_heap_nodes的下标索引
• script_id：关联到的类对象所在文件的绝对路径ID
• line：在类对象所在的文件中的行号
• column：在类对象所在的文件中的列号

js_heap_nodes表

表结构

Columns Name	SQL TYPE
file_id	INT
node_index	TEXT
type	INT
name	INT
id	TEXT
self_size	INT
edge_count	INT
trace_node_id	INT
detachedness	INT

表描述

记录了js内存数据中类对象的数据。

相关字段描述

• file_id：文件ID
• node_index：类对象的索引
• type：类对象的类型
• name：类对象的名称
• id：类对象的唯一ID
• self_size：该类对象所有成员的大小（以字节为单位）
• edge_count：该类对象指向的类成员的个数
• trace_node_id：该类对象关联到js_heap_trace_node表中的调用栈ID
• detachedness：是否可以从window全局对象访问此节点，0表示是，1表示否

js_heap_sample表

表结构

Columns Name	SQL TYPE
file_id	INT
timestamp_us	INT
last_assigned_id	INT

表描述

记录了timeline模式下的时间轴信息。

相关字段描述

• file_id：文件ID
• timestamp_us：时间信息
• last_assigned_id：当前时间点的id

js_heap_string表

表结构

Columns Name	SQL TYPE
file_id	INT
file_index	INT
string	TEXT

表描述

记录了js内存数据中的字符串。

相关字段描述

• file_id：文件ID
• file_index：索引
• string：对应的字符串信息

js_heap_trace_function_info表

表结构

Columns Name	SQL TYPE
file_id	INT
function_index	INT
function_id	INT
name	INT
script_name	INT
script_id	INT
line	INT
column	INT

表描述

记录了timeline模式下的调用栈的每个函数信息。

相关字段描述

• file_id：文件ID
• function_index：函数索引
• function_id：函数ID
• name：函数名称
• script_name：关联到的类对象所在文件的绝对路径名称
• script_id：关联到的类对象所在文件的绝对路径ID
• line：在类对象所在的文件中的行号
• column：在类对象所在的文件中的列号

js_heap_trace_node表

表结构

Columns Name	SQL TYPE
file_id	INT
id	INT
function_info_index	INT
count	INT
size	INT
parent_id	INT

表描述

记录了timeline模式下的调用栈的信息。

相关字段描述

• file_id：文件ID
• id：调用栈节点索引
• function_info_index：函数信息索引
• count：调用栈个数
• size：调用栈大小
• parent_id：调用栈父节点

app_startup表

表结构

Columns Name	SQL TYPE
call_id	INT
ipid	INT
tid	INT
start_time	INT
end_time	INT
start_name	INT
packed_name	INT

表描述

记录了应用启动的相关信息。

相关字段描述

• call_id：调用者的ID，比如针对线程表里面的id
• ipid：内部进程号
• tid：内部线程号
• start_time：阶段开始时间
• end_time：阶段结束时间
• start_name：阶段名称
• packed_name：应用名称

static_intialize表

表结构

Columns Name	SQL TYPE
call_id	INT
ipid	INT
tid	INT
start_time	INT
end_time	INT
so_name	INT
depth	INT

表描述

记录了so初始化的相关信息。

相关字段描述

• call_id：调用者的ID，比如针对线程表里面的id
• ipid：内部进程号
• tid：内部线程号
• start_time：阶段开始时间
• end_time：阶段结束时间
• so_name：so文件名称
• depth：泳道图的深度

live_process表

表结构

Columns Name	SQL TYPE
ts	INT
dur	INT
cpu_time	INT
process_id	INT
process_name	TEXT
parent_process_id	INT
uid	INT
user_name	TEXT
cpu_usage	REAL
pss_info	INT
thread_num	INT
disk_writes	INT
disk_reads	INT

表描述

记录了一些实时的进程中（/proc/$PID/status、/proc/$PID/stat、/proc/stat）执行的一些数据（Monitor）。

主要字段描述

• ts: 数据上报时间戳
• dur: 事件持续时间
• cpu_time: /proc/$PID/stat 中的cpu时间
• process_id：进程id
• process_name：进程名
• parent_process_id：父进程的id
• uid：用户id
• user_name：用户名
• cpu_usage：cpu使用率
• pss_info：进程信息
• thread_num：线程数量
• disk_writes：磁盘写量
• disk_reads：磁盘读量

log表

表结构

Columns Name	SQL TYPE
seq	INT
ts	INT
pid	INT
tid	INT
level	TEXT
tag	TEXT
context	TEXT
origints	INT

表描述

记录日志信息。

关键字段描述

• seq：日志序号，保证日志解析的准确性
• ts：打印日志时间
• pid：日志的进程号
• tid：日志的线程号
• level：日志级别
• tag：日志标签
• context：日志内容
• origints：log中自带的时间

measure表

表结构

Columns Name	SQL TYPE
type	TEXT
ts	INT
dur	INT
value	INT
filter_id	INT

表描述

记录所有的计量值。

关键字段描述

• type：固定字段（measure）
• ts：事件时间
• dur：该值持续的时长
• value：数值
• filter_id：对应filter表中的ID

measure_filter表

表结构

Columns Name	SQL TYPE
id	INT
type	TEXT
name	TEXT
source_arg_set_id	INT

表描述

记录一个递增的filterid队列，所有其他的filter类型在获取过程中，均从此数据列表中获取下一个可用的filter_id并做记录。

字段详细描述

过滤分类（type），过滤名称（key2），数据ID(key1)。
id: 唯一的filterId,与process_measure_filter, sys_event_filter中的id关联。
type：各种类型（cpu_measure_filter，clk_rate_filter，process_measure_filter...）
name: type的子类型。
source_arg_set_id: 同一个source_arg_set_id代表一组数据，一般取得是itid或者cpu编号。

meta表

表结构

Columns Name	SQL TYPE
name	TEXT
value	TEXT

表描述

此表记录了数据解析或导出时的一些现场数据，比如使用的TraceStreamer版本， 工具的发布时间，数据解析的时间，数据的持续时长，以及原始数据的格式。

主要字段描述

• Name：指定元数据的key
• Value：指定元数据的value

native_hook表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
ipid	INT
itid	INT
event_type	TEXT
sub_type_id	NUM
start_ts	INT
end_ts	INT
dur	INT
addr	INT
heap_size	INT
all_heap_size	INT
current_size_dur	INT
last_lib_id	INT
last_symbol_id	INT

表描述

记录native_hook抓取的某个进程的堆内存，内存映射相关数据。

关键字段描述

• id: 唯一标识
• callchain_id：唯一标识一条native_hook数据
• ipid：所属的进程内部id, 关联process表中的id
• itid：所属的线程内部id, 关联thread表中的id
• event_type：事件类型取值范围（AllocEvent,FreeEvent,MmapEvent, MunmapEvent）
• sub_type_id：子事件类型(只有event_type字段为MmapEvent时，该字段才会有值)
• start_ts：申请内存开始时间
• end_ts：释放内存时间
• dur：申请内存活跃时间
• addr：申请内存地址
• heap_size: 申请的内存大小
• all_heap_size：从采集数据开始到当前时刻，申请并活跃的内存总量。 event_type为AllocEvent或者FreeEvent时，表示活跃的堆内存总量。当event_type为MmapEvent或者MunmapEvent时，表示活跃的映射内存总量
• current_size_dur：表示当前活跃内存总量的持续时间
• last_lib_id：函数调用栈最后一个函数所属的文件路径，除了文件名中带musl和libc++
• last_symbol_id: 函数调用栈最后一个函数名，lib除了文件名中带musl和libc++

native_hook_frame表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
depth	INT
ip	INT
symbol_id	INT
file_id	INT
offset	INT
symbol_offset	INT
vaddr	INT

表描述

记录了内存的申请和释放的堆栈。

相关字段描述

• id: 唯一标识
• callchain_id：标识一组调用堆栈
• depth：调用栈深度
• ip: 函数ip
• symbol_id：函数名id,对应data_dict中id
• file_id：函数所属文件id，对应data_dict中id
• offset: 取自Frame message的offset字段
• symbol_offset: 取自Frame message的symbol_offset字段
• vaddr: 一般取值为offset + symbol_offset

native_hook_statistic表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
ipid	INT
ts	INT
type	INT
sub_type_id	INT
apply_count	INT
release_count	INT
apply_size	INT
release_size	INT
last_lib_id	INT
last_symbol_id	INT

表描述

该表记录了内存申请/释放的统计信息。

关键字段描述

• id: 唯一标识
• callchain_id：内存分配的回调链id
• ipid：进程id
• ts：统计数据上报时间
• type：事件类型，0代表malloc事件，1代表mmap事件
• sub_type_id：事件子类型，关联data_dict表id
• apply_count：当前调用栈内存分配总次数
• release_count：当前调用栈内存释放总次数
• apply_size：当前调用栈累计分配总大小
• release_size：当前调用栈累计释放总大小
• last_lib_id：函数调用栈最后一个函数所属的文件路径，除了文件名中带musl和libc++
• last_symbol_id: 函数调用栈最后一个函数名，lib除了文件名中带musl和libc++

network表

表结构

Columns Name	SQL TYPE
ts	INT
dur	INT
tx	INT
rx	INT
tx_speed	REAL
rx_speed	REAL
packet_in	INT
packet_in_sec	REAL
packet_out	INT
packet_out_sec	REAL
net_type	TEXT

表描述

记录了网络数据传输相关的信息。

主要字段描述

• ts:事件上报时间
• dur: 持续时间
• tx: 网络数据的写入次数
• rx: 网络数据的读取次数
• tx_speed: 网络数据的写入次数/s
• rx_speed: 网络数据的读取次数/s
• packet_in：网络数据申请的数据包个数
• packet_in_sec： 网络数据申请的数据包个数/s
• packet_out: 网络数据发送的数据包个数
• packet_out_sec：网络数据发送的数据包个数/s
• net_type:网络类型，wifi/蜂窝

paged_memory_sample表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
type	INT
ipid	INT
start_ts	INT
end_ts	INT
dur	INT
size	INT
addr	TEXT
itid	INT

表描述

记录了网络数据传输相关的信息。

主要字段描述

• id: 唯一标识
• callchain_id： 取值相同的一组数据，表示一个完整的调用栈
• type：事件类型
• ipid：TS内部进程号
• start_ts：开始时间
• end_ts：结束时间
• dur：持续时间
• size：操作页数，1页=4kb
• addr: 内存地址
• itid：内部线程号

perf_callchain表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
depth	INT
ip	INT
vaddr_in_file	INT
file_id	INT
symbol_id	INT
name	TEXT

表描述

记录了Hiperf采样数据的调用栈信息。

主要字段描述

• id: 唯一标识
• callchain_id：标识一组调用堆栈
• depth：调用栈深度
• ip: 函数ip
• vaddr_in_file：函数在文件中的虚拟地址
• file_id：与perf_files中的file_id字段相关联
• symbol_id：与perf_files中的serial_id相关联
• name：函数名

perf_files表

表结构

Columns Name	SQL TYPE
id	INT
file_id	INT
serial_id	INT
symbol	TEXT
path	TEXT

表描述

记录Hiperf工具采集到的函数符号表和文件名。

主要字段描述

• id: 唯一标识
• file_id：文件编号
• serial_id：一个文件中可能有多个函数，serial_id表示函数的编号
• symbol：函数名
• path：文件路径

perf_report表

表结构

Columns Name	SQL TYPE
id	INT
report_type	TEXT
report_value	TEXT

表描述

记录Hiperf工具采集数据时的配置信息。包括：抓取的事件类型，抓取数据的命令， 抓数据时指定的进程名称。

主要字段描述

• id: 唯一标识
• report_type：数据类型。取值只有三种类型：config_name（事件类型）, workload（抓取的进程名）, cmdline（抓取命令）
• report_value：对应类型的取值

perf_sample表

表结构

Columns Name	SQL TYPE
id	INT
callchain_id	INT
timestamp	INT
thread_id	INT
event_count	INT
event_type_id	INT
timestamp_trace	INT
cpu_id	INT
thread_state	TEXT

表描述

记录Hiperf工具的采样信息。

主要字段描述

• id: 唯一标识
• callchain_id：关联perf_callchain表callchain_id
• timestamp：未进行时钟源同步的时间戳
• thread_id：线程号
• event_count：采样统计
• event_type_id：事件类型编号。与PerfReport表的id字段相关联
• timestamp_trace：时钟源同步后的时间戳
• cpu_id：cpu核编号
• thread_state：线程状态。采样对应Sched_Waking事件时，为Runing;对应Sched_Switch事件时，为Suspend。其余事件类型，为“-”

perf_thread表

表结构

Columns Name	SQL TYPE
id	INT
thread_id	INT
process_id	INT
thread_name	TEXT

表描述

记录Hiperf工具采集到的进程和线程数据。

主要字段描述

• id: 唯一标识
• thread_id：线程号
• process_id：进程号
• thread_name：线程名

process表

表结构

Columns Name	SQL TYPE
id	INT
ipid	INT
pid	INT
name	TEXT
start_ts	INT
switch_count	INT
thread_count	INT
slice_count	INT
mem_count	INT

表描述

记录了进程相关数据。

关键字段描述

• id：进程在数据库重新重新定义的id，从0开始序列增长
• ipid：TS内部进程id
• pid：进程的真实id
• name：进程名字
• start_ts：开始时间
• switch_count：统计内部有多少个线程有切换
• thread_count：统计其线程个数
• slice_count：进程内有多少个线程有slice数据
• mem_count：进程是否有内存数据

process_measure表

表结构

Columns Name	SQL TYPE
type	TEXT
ts	INT
dur	INT
value	NUM
filter_id	INT

表描述

保存进程的内存，堆栈值等所有计量值信息。

字段详细描述

• type: 固定为measure
• ts：事件时间
• dur: 持续时间
• value：数值
• filter_id：对应process_measure_filter表中的id

process_measure_filter表

表结构

Columns Name	SQL TYPE
id	INT
name	TEXT
ipid	INT

表描述

将进程ID作为key1，进程的内存，界面刷新，屏幕亮度等信息作为key2，唯一确定一个filter_id, filter_id同时被记录在measure_filter表中。

字段详细描述

• id: 与measure表的filterId字段相关联
• name：key名
• ipid：进程内部编号

raw表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
name	TEXT
cpu	INT
itid	INT

表描述

记录了系统中的waking、wakup、cpu_idel、cpu_frequency数据。

相关字段描述

• id: 唯一标识
• ts：事件时间
• name：调度名称（取值：cpu_idle，sched_wakeup，sched_waking）
• cpu：事件发生在哪个CPU
• itid：时间对应哪个itid,对应thread表中id

sched_slice表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
dur	INT
ts_end	INT
cpu	INT
itid	INT
ipid	INT
end_state	TEXT
priority	INT
arg_setid	INT

表描述

此数据结构主要作为ThreadState的上下文使用，这张表是sched_switch事件的原始记录。

主要字段描述

• id: 唯一标识
• ts：事件发生时间
• dur：状态持续时长
• ts_end：状态结束时长
• cpu：事件发生在哪个cpu
• itid：进程内部编号
• ipid：进程内部编号
• end_state：线程的终结状态
• priority: 线程优先级
• arg_setid：线程状态参数，对应args中argset

smaps表

表结构

Columns Name	SQL TYPE
id	INT
timestamp	INT
start_addr	TEXT
end_addr	TEXT
dirty	INT
swapper	INT
resident_size	INT
pss	INT
virtaul_size	INT
reside	REAL
protection_id	INT
path_id	INT
shared_clean	INT
shared_dirty	INT
private_clean	INT
private_dirty	INT
swap	INT
swap_pss	INT
type	INT

表描述

记录进程的内存消耗的相关信息采样,读取/proc/${pid}/smaps节点。

主要字段描述

• id: 唯一标识
• timestamp：事件发生事件
• start_addr：内存段地址的起始位置
• end_addr：内存段地址的结束位置
• dirty：其他进程共享的被写的页的大小 + 已被改写的私有页面的大小
• swapper：存在于交换分区的数据大小
• resident_size：实际分配的内存大小
• pss：平摊计算后的实际物理使用内存
• virtaul_size：虚拟内存空间的大小
• reside：实际分配的内存大小与虚拟内存空间的大小的比
• protection_id：内存段的权限id与表data_dict的id字段相关联
• path_id：如果区域是从文件映射的，则这是文件的名称对应的id序号与表data_dict的id字段相关联
• shared_clean:smaps节点中Shared_clean
• shared_dirty:smaps节点中Shared_dirty
• private_clean:smaps节点中Private_clean
• private_dirty:samps节点中Private_dirty
• swap： smap节点中Swap
• swap_pss:smap节点中SwapPss
• type : 根据type分类信息

stat表

表结构

Columns Name	SQL TYPE
event_name	TEXT
stat_type	TEXT
count	INT
serverity	TEXT
source	TEXT

表描述

此结果用来统计数据解析中各类数据的数据条数，数据和合法性，数据的匹配程度（begin-end），数据的损失等，查看此结构对应的表，可对数据源有基本的了解。

主要字段描述

• event_name：数据类型
• stat_type：数据状态
• count：数据条数
• severity：严重级别
• source：数据来源

symbols表

表结构

Columns Name	SQL TYPE
id	INT
funcname	TEXT
addr	INT

表描述

此表记录了被调用函数与其地址的映射关系。

相关字段描述

• id: 唯一标识
• funcname：系统调用名称
• addr：系统调用地址

syscall表

表结构

Columns Name	SQL TYPE
syscall_num	INT
type	TEXT
ipid	INT
ts	INT
ret	INT

表描述

记录用户空间函数与内核空间函数相互调用记录。

相关字段描述

• syscall_num：系统调用的序号
• type：固定取值：enter或者exit
• ipid：线程所属的进程ID
• ts：时间戳
• ret：返回值，在type为exit时有效

sys_event_filter表

表结构

Columns Name	SQL TYPE
id	INT
type	TEXT
name	TEXT

表描述

记录所有的filter。

相关字段描述

• id: 与measure表的filterid字段关联
• type：文件类型
• name：文件名

sys_mem_measure表

表结构

Columns Name	SQL TYPE
type	TEXT
ts	INT
dur	INT
value	INT
filter_id	INT

表描述

记录系统内存与系统虚拟内存。

相关字段描述

• type: 固定为measure
• ts：事件时间
• dur: 持续时间
• value：数值
• filter_id：对应filter表中的ID

thread表

表结构

Columns Name	SQL TYPE
id	INT
itid	INT
tid	INT
name	TEXT
start_ts	INT
end_ts	INT
ipid	INT
is_main_thread	INT
switch_count	INT

表描述

记录了线程相关数据。

字段详细描述

• id: 唯一标识
• itid：TS内部线程id
• tid：线程号
• name：线程名
• start_ts：开始时间
• end_ts：结束时间
• ipid：线程所属的进程id, 关联process表中的ID
• is_main_thread：是否主线程，主线程即该线程实际就是进程本身
• switch_count：当前线程的切换次数

thread_state表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
dur	INT
cpu	INT
itid	INT
tid	INT
pid	INT
state	TEXT
argset_id	INT

表描述

记录了线程状态相关的数据。

字段详细描述

• id: 唯一标识
• ts：该线程状态的起始时间
• dur：该线程状态的持续时间
• cpu：该线程在哪个cpu上执行（针对running状态的线程）
• itid：该状态所属的线程id, 关联线程表中的id
• tid：线程号
• pid：进程号
• state：线程实际的的状态值
• argset_id：线程状态参数，对应arg_view中arg_set

'R', Runnable状态
  "S", interruptible sleep
  "D", uninterruptible sleep
  "D-IO", uninterruptible io
  "D-NIO", uninterruptible nio
  "Runing", Runing状态
  "T", Task stoped.
  "t"  Traced.
  "X", ExitedDead
  "Z", Zombie
  "P", Parked
  "I", Task_Dead
  "DK",
  "DK-IO",
  "DK-NIO",
  "TK", TracedKill
  "R+", WakeKill
  "R+", TaskNew
  "R-B", Task runnable binder.


clock_snapshot表

表结构

Columns Name	SQL TYPE
clock_id	INT
ts	INT
clock_name	TEXT

表描述

时钟号和时间，时钟名的映射表。

关键字段描述

• clock_id：时钟号
• ts：时钟快照报的时间
• clock_name：时钟号对应的时钟名字
  时钟快照是用来对齐不同时钟号的时间
  比如，时钟号1的时间100，和时钟号2的时间200对齐
  则时钟号为2 的250，转换为时钟号1的时间后，为150

datasource_clockid表

表结构

Columns Name	SQL TYPE
data_source_name	TEXT
clock_id	INT

表描述

数据源和时钟号的映射表。

关键字段描述

• data_source_name：数据源的名称，和数据源的插件名保持一致
• clock_id：时钟号，对应clock_snapshot中的时钟号
  这个表是用来告诉IDE，不同的事件源的事件，原始时钟号是多少，在数据库中保存的事件，通常是转换为boottime后的时间，但有些情况下，IDE仍然需要知道原始的时钟号是怎样的

frame_slice表

表结构

Columns Name	SQL TYPE
ts	INT
vsync	INT
ipid	INT
itid	INT
callstack_id	INT
dur	INT
src	TEXT
dst	INT
type	INT
type_desc	TEXT
flag	INT
depth	INT
frame_no	INT

表描述

应用的实际渲染帧和期望渲染帧的开始时间，持续时长，以及RenderService和App之间的关联关系。

关键字段描述

• ts: 数据上报时间戳
• vsync: 一个id值，用于标识一组渲染帧的期望和实际数据。
• ipid：所属的进程内部id, 关联process表中的id
• itid：所属的线程id, 关联thread表中的id
• callstack_id：该帧数据对应着callstack表的调用栈所在的行数
• dur：该帧渲染时长（当数据不完整时，改行数据为空）
• src：该帧是被哪一帧（该表中对应的行数）触发的，有多个值时，用逗号分割
• dst：该帧对应的渲染帧是哪一行
• type: 0 说明该行数据是实际渲染帧， 1 说明该行数据是期望渲染帧
• type_desc: 当type值为0时，该字段为actural; 当type值为1时，该字段为expect;
• flag: 空时，为不完整的数据；0 表示实际渲染帧不卡帧， 1 表示实际渲染帧卡帧(expectEndTime < actualEndTime为异常)， 2 表示数据不需要绘制（没有frameNum信息），3 表示rs进程与app进程起止异常(|expRsStartTime - expUiEndTime| < 1ms 正常，否则异常。这里使用期待帧的时间差做判断，给实际帧打标签)
• depth：预留
• frame_no：预留

frame_maps表

表结构

Columns Name	SQL TYPE
ts	INT
src_row	INT
dst_row	INT

表描述

该表记录了app到RenderService的帧的映射关系，同frame_slice表中的src映射到dst的关系。

关键字段描述

• src_row：frame_slice表中app的帧所在的行
• dst_row：frame_slice表中RenderService的帧所在的行

gpu_slice表

表结构

Columns Name	SQL TYPE
frame_row	INT
dur	INT

表描述

该表记录了每一帧数据在GPU上的渲染时长。

关键字段描述

• frame_row：frame_slice表中渲染帧所在的行
• dur：帧渲染时长

trace_range表

表结构

Columns Name	SQL TYPE
start_ts	INT
end_ts	INT

表描述

该表记录了解析开始时间以及结束时间。

关键字段描述

• start_ts：trace的开始时间，纳秒为单位
• end_ts：trace的结束时间，纳秒为单位

task_pool表

表结构

Columns Name	SQL TYPE
id	INT
allocation_task_row	INT
execute_task_row	INT
return_task_row	INT
allocation_itid	INT
execute_itid	INT
return_itid	INT
task_id	INT
priority	INT
execute_state	INT
return_state	INT
timeout_row	INT

表描述

该表记录了任务池相关数据，与callstack表关联。

关键字段描述

• id: 唯一标识
• allocation_task_row：与callstack表id号相关联
• execute_task_row：与callstack表id号相关联
• return_task_row：与callstack表id号相关联
• allocation_itid：任务分发的itid
• execute_itid：任务执行的itid
• return_itid：任务返回的itid
• task_id：任务执行id
• priority：任务分发独有的，优先级{HIGH : 0，MEDIUM : 1，LOW : 2}
• execute_state：任务执行独有的执行状态{NOT_FOUND : 0，WAITING : 1，RUNNING : 2，CANCELED : 3}
• return_state：任务返回独有的任务返回状态[IsCanceled DeserializeFailed Successful Unsuccessful]
• timeout_row：任务执行超时时更新此列，将对应的 callstack 表行号存于对应的任务行

animation表

表结构

Columns Name	SQL TYPE
id	INT
input_time	INT
start_point	INT
end_point	INT
frame_info	TEXT
name	TEXT

表描述

该表记录动效的响应时延和完成时延等信息。

关键字段描述

• id: 唯一标识
• input_time：输入时间点
• start_point：开始时间点
• end_point：结束时间点
• frame_info：动效帧信息，格式：实际帧个数:实际帧帧率
• name: 当前动效名，eg：H:APP_LIST_FLING, com.taobao.taobao

dynamic_frame表

表结构

Columns Name	SQL TYPE
id	INT
x	INT
y	INT
width	INT
height	INT
alpha	TEXT
name	INT
end_time	INT

表描述

该表记录动效帧的坐标、分辨率、结束时间等信息。

关键字段描述

• id: 唯一标识
• x：坐标x
• y：坐标y
• width：宽
• height：高
• alpha：透明度
• name：当前动效帧名字
• end_time：结束时间

device_info表

表结构

Columns Name	SQL TYPE
id	INT
physical_width	INT
physical_height	INT
physical_frame_rate	INT

表描述

该表记录设备分辨率和帧率等信息。

关键字段描述

• id: 唯一标识
• physical_width：设备宽
• physical_height：设备高
• physical_frame_rate：设备帧率

device_state表

表结构

Columns Name	SQL TYPE
id	INT
brightness	INT
bt_state	INT
location	INT
wifi	INT
stream_default	INT
voice_call	INT
music	INT
stream_ring	INT
media	INT
voice_assistant	INT
system	INT
alarm	INT
notification	INT
bt_sco	INT
enforced_audible	INT
stream_dtmf	INT
stream_tts	INT
accessibility	INT
recording	INT
stream_all	INT

表描述

该表记录设备屏幕亮度，蓝牙，位置，wifi，音乐，媒体等信息。该表目前暂未被使用。

关键字段描述

• id: 唯一标识
• brightness：屏幕亮度
• bt_state：蓝牙状态
• location：位置信息
• wifi：无线网络状态
• stream_default: 取自AudioVolumeInfo message的stream_default字段。
• voice_call：语音通话
• music：音乐播放
• stream_ring: 取自AudioVolumeInfo message的stream_ring字段。
• media：多媒体
• voice_assistant：语音助手
• system：系统
• alarm：闹钟
• notification：消息通知
• bt_sco：蓝牙语音
• enforced_audible: 取自AudioVolumeInfo message的enforced_audible字段
• stream_dtmf: 取自AudioVolumeInfo message的stream_dtmf字段
• stream_tts: 取自AudioVolumeInfo message的stream_tts字段
• accessibility：访问权限
• recording：录音
• stream_all: 取自AudioVolumeInfo message的stream_all字段

trace_config表

表结构

Columns Name	SQL TYPE
id	INT
trace_source	INT
key	INT
value	INT

表描述

该表记录trace数据源，proto的事件-plugin与其process_name（目前只有HisysEvent事件在用）。

关键字段描述

• id: 唯一标识
• trace_source：事件源
• key：事件需要关注的信息名
• value：事件需要关注的信息名对应的信息值

memory_ashmem表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
ipid	INT
adj	INT
fd	INT
ashmem_name_id	INT
size	INT
pss	INT
ashmem_id	INT
time	INT
ref_count	INT
purged	INT
flag	INT

表描述

该表记录trace数据源/proc/purgeable_ashmem_trigger，proto的事件-plugin与其process_name（目前只有HisysEvent事件在用）。

关键字段描述

• id: 唯一标识
• ts：时间戳
• ipid：内部进程号
• adj: purgeable_ashmem_trigger中adj
• fd：共享内存文件描述符
• ashmem_name_id：共享内存名
• size：共享内存大小
• pss：PSS内存大小
• ashmem_id：共享内存ID
• time： purgeable_ashmem_trigger中time
• ref_count：引用计数
• purged: purgeable_ashmem_trigger中purged
• flag：去重标记，0表示正常，1表示进程内部重复数据，2表示进程间重复数据

memory_dma表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
ipid	INT
fd	INT
size	INT
ino	INT
exp_pid	INT
exp_task_comm_id	INT
buf_name_id	INT
exp_name_id	INT
flag	INT

表描述

该表记录trace数据源取/proc/process_dmabuf_info节点，proto的事件-plugin与其process_name（目前只有HisysEvent事件在用）。

关键字段描述

• id: 唯一标识
• ts：时间戳
• ipid：内部进程号
• fd：dma内存文件描述符
• size：dma内存大小
• ino: process_dmabuf_info中ino列
• exp_pid：申请者的进程号
• exp_task_comm_id：申请者的的线程名，对应data_dict的id
• buf_name_id：dma内存名
• exp_name_id：申请者进程名
• flag：去重标记，0表示正常，1表示进程内部重复数据，2表示进程间重复数据

memory_process_gpu表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
gpu_name_id	INT
all_gpu_size	INT
addr	TEXT
ipid	INT
itid	INT
used_gpu_size	INT

表描述

该表记录trace数据源读取/proc/gpu_memory节点

关键字段描述

• id: 唯一标识
• ts：时间戳
• gpu_name_id：gpu内存名称
• all_gpu_size：进程占用gpu总大小
• addr：gpu内存地址
• ipid：内部进程号
• itid：内部线程号
• used_gpu_size：已使用的gpu大小

memory_window_gpu表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
window_name_id	INT
window_id	INT
module_name_id	INT
category_name_id	INT
size	INT
count	INT
purgeable_size	INT
ipid	INT

表描述

该表记录trace数据源/sys/kernel/debug/mali0/ctx/$(pidof xxx)_0/mem_profile

关键字段描述

• id: 唯一标识
• ts：时间戳
• window_name_id：窗口名
• window_id：窗口id
• module_name_id：模块名
• category_name_id：目录名
• size：内存大小 bytes
• count：内存申请个数
• purgeable_size： 取Total memory对应的字节大小
• ipid: 内部进程号

static_initalize表

表结构

Columns Name	SQL TYPE
id	INT
ipid	INT
tid	INT
call_id	INT
start_time	INT
end_time	INT
so_name	TEXT
depth	INT

表描述

该表记录了so初始化相关数据。

关键字段描述

• id: 唯一标识
• ipid：内部进程号
• tid：内部线程号
• call_id：调用者的ID，对应线程表里面的itid
• start_time：阶段开始时间
• end_time：阶段结束时间
• so_name：so文件名称
• depth：泳道图的深度

memory_cpu表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
total_size	INT

表描述

该表记录了hidumper抓取的cpu的内存大小的相关数据。

关键字段描述

• id: 唯一标识
• ts：数据上报时间戳
• total_size：hidumper取到的cpu内存大小

memory_profile表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
channel_id	INT
total_size	INT

表描述

该表记录了读取/sys/kernel/debug/mali0/ctx/$(pidof xxx)_0/mem_profile节点相关数据。

关键字段描述

• id: 唯一标识
• ts：数据上报时间戳
• channel_id: 取Channel对应的名称,对应data_dict的id
• total_size：取Total memory对应的字节大小

memory_rs_image表

表结构

Columns Name	SQL TYPE
id	INT
ts	INT
ipid	INT
mem_size	INT
type_id	INT
surface_name_id	INT

表描述

该表记录了hidumper抓取的界面的内存大小的相关数据。

关键字段描述

• id: 唯一标识
• ts：数据上报时间戳
• ipid：内部进程号
• mem_size: 取hidumper的size列
• type_id：取hidumper的type列,对于data_dict表中的id
• surface_name_id: 取hidumper的surfaceName列

hisys_all_event表

表结构

Columns Name	SQL TYPE
id	INT
domain_id	INT
event_name_id	INT
ts	INT
type	INT
time_zone	TEXT
pid	INT
tid	INT
uid	INT
level	TEXT
tag	TEXT
event_id	INT
seq	INT
info	TEXT
contents	TEXT

表描述

该表记录所有hisysevent采集到的原始数据。

关键字段描述

• id: 唯一标识一条该表数据
• domain_id: 对应原始数据中的domain_字段在data_dict表中的索引。
• event_name_id: 对应原始数据中name_字段在data_dict表中的索引。
• ts: 对应原始数据中time_(ms)字段转化成ns
• type: 对应原始数据中type_字段
• time_zone: 对应原始数据中tz_字段
• pid: 进程号，对应原始数据中的pid_
• tid: 线程号, 对应原始数据中tid_
• uid: 对应原始数据中uid_
• level: 对应原始数据中level_
• tag: 对应原始数据中tag_
• event_id: 对应原始数据id_
• seq: 对应原始数据中seq_
• info: 对应原数据中info_字段
• contents: 取源数据中除了以上字段外的其他字段，组成新的json数据。
